Конкурс асов 3D-моделирования

Трактор К-700 на сдвоенных колесах

Костанайский государственный университет им. А. Байтурсынова
Кафедра машин и оборудования
Дипломный проект по дисциплине "Тракторы и автомобили"
На тему: Усовершенствование работы машинно-тракторного парка в условиях ТОО "Агро-Жазык"
Костанай 2012

В данном дипломном проекте, в конструкторской части предложена конструкция устройства для сдваивания колес, использование которого позволит снизить трудоемкость сдваивания по сравнению с базовыми конструкциями в 5-6 раз. Применение на тракторах К-700А сдвоенных колес позволит снизить переуплотнение почвы и повысить производительность агрегатов за счет улучшения тягово-сцепных свойств трактора.
В графической части дипломного проекта 3 листа формата А1. Дипломный проект содержит 67 страниц, 13 рисунков, 17 таблиц, 32 использованных источника, 3 приложения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ трактора К-700

Ширина колеи (расстояние между серединами колес), мм 1910
Дорожный просвет (при радиусе качения колес 750 мм), мм:
под вертикальным шарниром рамы 440
под кронштейнами навесного оборудования 340
Минимальный радиус поворота по следу наружного колеса, мм 7000
Масса трактора, кг:
конструктивная 11 000
эксплуатационная (трактор заправлен топливом, маслом, водой) 12000
Распределение массы по осям, кг:
передняя ось 7700
задняя ось 4300
Размер шин колес, дюймы - 23,1/18-26
Давление воздуха в шинах, кгс/см - 1,1-1,7

Состав: Сдвоенные колеса трактора К-700 (ВО), Диск-проставка (СБ), Зацеп (СБ), Рычаг (СБ), Деталировка (корпус, гайка упорная, зацеп, штифт, ребро, гайка специальная, пластина), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 15 SP2

Файлы:
Сдвоенные колеса трактора К-700.spw

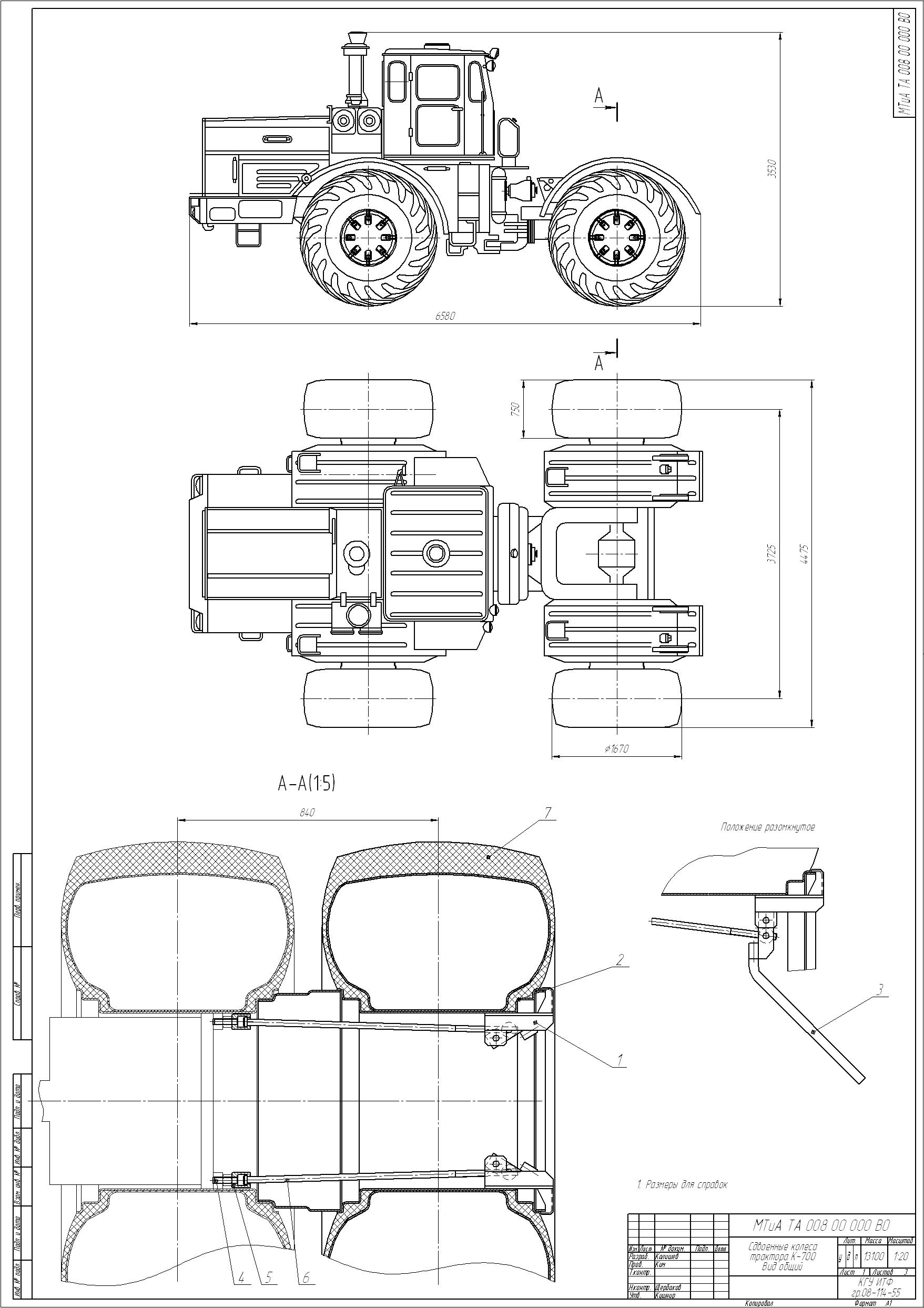

ВО К700 со сдвоенными колесами.cdw
Диплом Агро-Жазык сдвоенные колеса.doc
Диск проставка.spw
Зацеп.spw
