Тяговый расчет трактора К-701 и автомобиля КАМАЗ 55102

УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ
«БАРАНОВИЧСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»
Факультет Инженерный
Кафедра Механизации и энергообеспечения
КУРСОВАЯ РАБОТА

по дисциплине _Тракторы и автомобили
Тема: «Тяговый расчет трактора К-701 и автомобиля КАМАЗ 55102 »
Барановичи 2017

Исходные данные:
1. Прототип трактора – К-701;
2. Прототип двигателя – ЯМЗ-240Б;
3. Число передач КПП трактора – 4;
4.Номинальная частота вращения коленчатого вала трактора – 30,7 с^(-1);
5. Скорость трактора на I передаче, номинальная - 2,28 м/с;
6. Агрофон – залежь;
7. Тяговое усилие номинальное на I передаче P_(кр н I)=56,4 кН.

Исходные данные:
1. Прототип автомобиля – КамАЗ-55102;
2. Прототип двигателя – КамАЗ-740;
3. Число передач КПП автомобиля – 5;
4.Номинальная частота вращения коленчатого вала автомобиля – 42,7с^(-1);
5. Отношение частоты вращения max/ном λ=n_v/n_N =1;
6. Приведенный коэффициент сопротивления дороги при V_max, Ψ_V=0,034;
7. Максимальный коэффициент сопротивления дороги Ψ_max=0,35;
8. Площадь лобовой поверхности автомобиля F=4,24 м^2;
9. Максимальная скорость автомобиля на высшей передаче V_max=23,7 м/с;
10. Коэффициент обтекаемости автомобиля K_W=0,57 кг⁄м^3 ;
11. Коэффициент грузоподъемности автомобиля η_Q=1,13.

Содержание ВВЕДЕНИЕ...……………………………………………………………………...5
1. Тяговый расчет трактора………………………………………………..…...7
1.1. Задачи расчета и исходные данные………………………………………..7
1.2. Определение рабочего тягового диапазона………………………………8
1.3. Определение эксплуатационной массы трактора………………………...9
1.4. Расчет основных рабочих скоростей…………………………………….10
1.5. Определение динамического радиуса ведущих колес………………….11
1.6. Расчет передаточных чисел трансмисии………………………………...12
1.7. Определение коэффициента полезного действия трансмисии………...13
1.8. Определение номинальной эксплуатационной мощности двигателя…14
2. РАСЧЕТ И ПОСТРОЕНИЕ РЕГУЛЯТОРНОЙ ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ И ТЯГОВОЙ ХАРАКТЕРИСТИКИ ТРАКТОРА…………...14
2.1. Подготовка исходных данных для расчета……………………………...14
2.2. Расчет регуляторной характеристики двигателя………………………..18
2.3. Расчет тяговой характеристики трактора………………………………..19
2.5. Анализ расчетных параметров трактора и тяговых характеристик трактора………………..………………………………………………………..21
3. РАСЧЕТ И ПОСТРОЕНИЕ ДИНАМИЧЕСКОЙ И ЭКОНОМИЧЕСКОЙ ХАРАКТЕРИСТИКИ АВТОМОБИЛЯ………………………………………...24
3.1. Задачи расчета и исходные данные………….…………………………….24
3.2. Определение исходных параметров для расчета автомобиля………….24
3.3. Расчет и построение внешней скоростной характеристики двигателя...27
3.4. Определение передаточных чисел трансмисии…………………………29
3.5. Расчет и построение динамической характеристики двигателя………..32
3.6. Расчет и построение экономической характеристики автомобиля…….35
ЗАКЛЮЧЕНИЕ………………………………………………………………….38
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ……………………………..39

Состав: Тяговый расчет трактора, Тяговый расчет автомобиля, пояснительная, реферат Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Тяговый расчет трактора К-701 и автомобиля КАМАЗ 55102

Трактора.docx

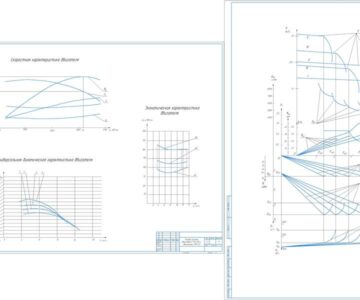

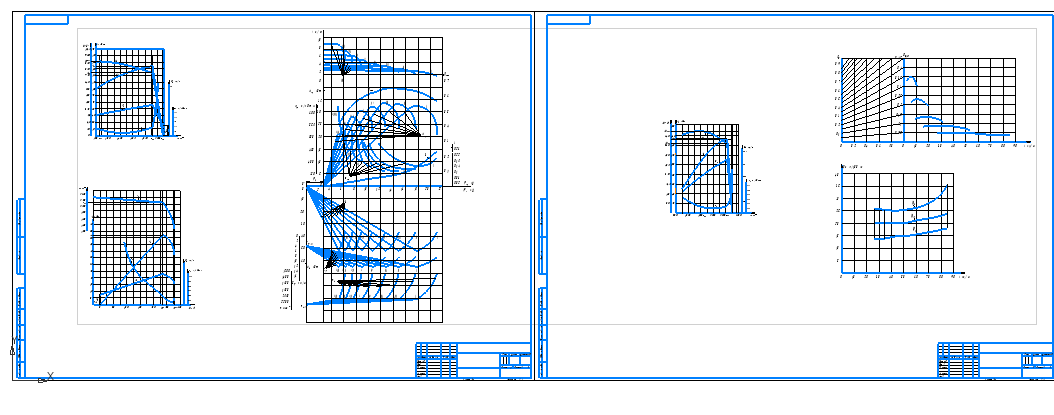

Графики мои ГОТОВЫЕ.cdw
