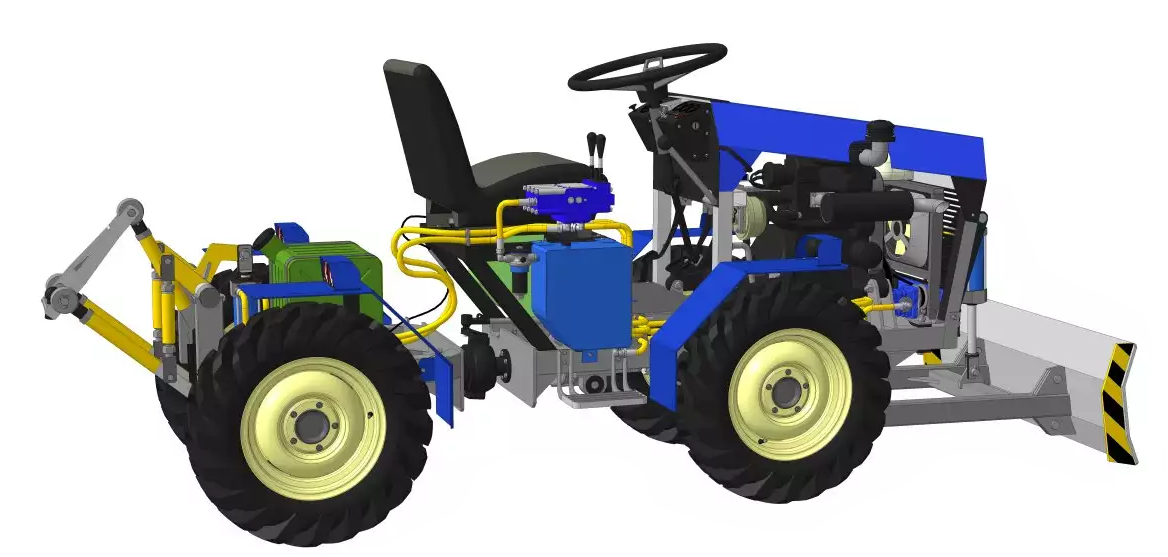

Транспортное средство, предназначенное для выполнения различных работ в частном строительстве, небольших сельских хозяйствах, а так же выполнения иных задач.
