Установка бака гидравлического на МТЗ 1221 для пополнительно гидравлического оборудования

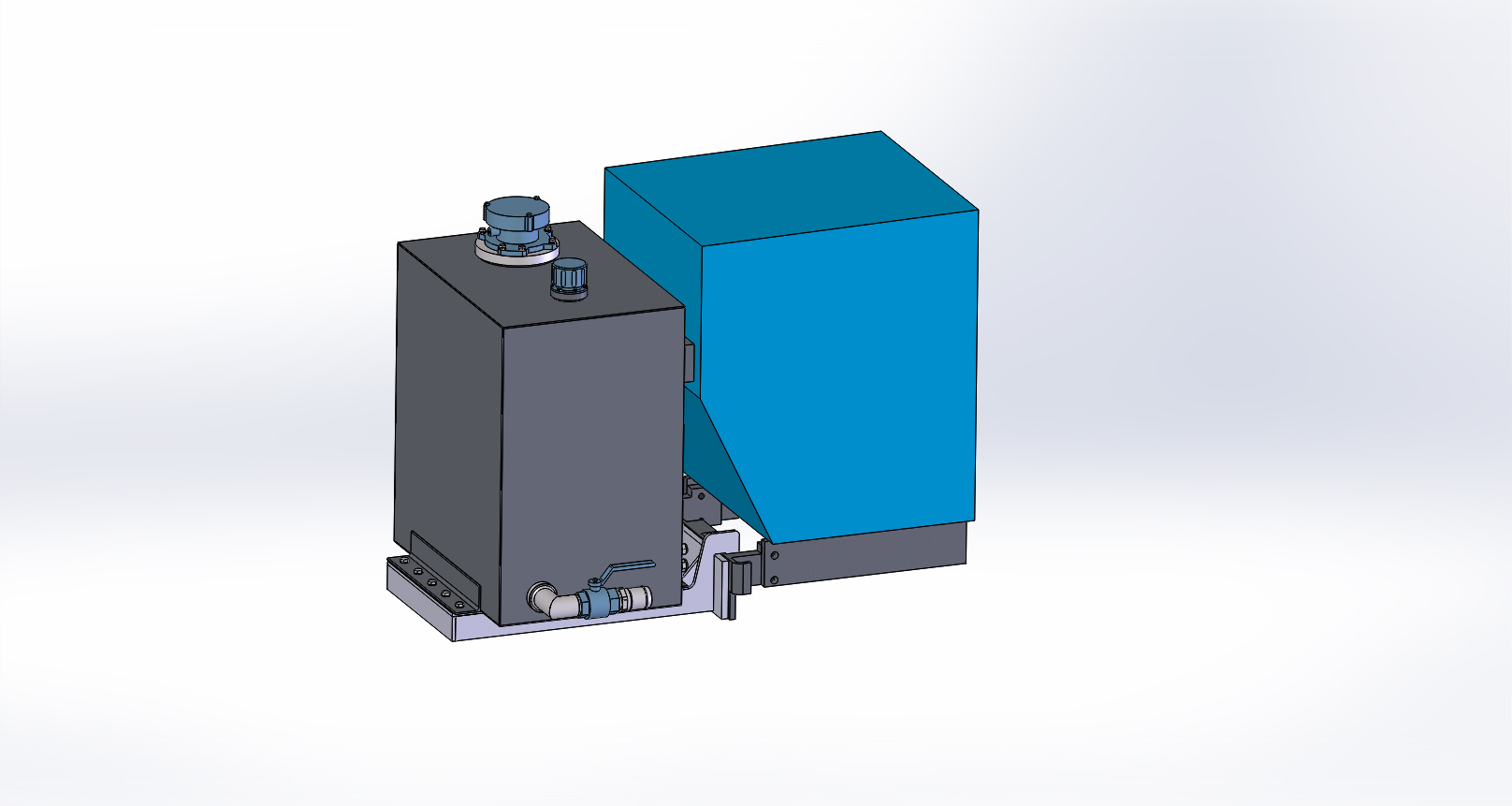

Бак служит емкостью для гидравлического масла забора и слива гидравлической системы навесного оборудования трактора. В баке установлена заливная горловина с сеткой, сливной фильтр с присоединительной резьбой G1 1/4 ,расходом 115 л/мин. и максимальным рабочим давлением 420 бар, а так же термометр с уровнем масла и кран перекрытия подачи жидкости. Емкость бака общая - 208 литров, заправочная емкость масла - 188 литров. Габариты бака: ДхШхВ - 806х579х869. Масса сухого бака - 96 кг. Кронштей сделан под штатные места в раме трактора. Габаритное место установки на тракторе показано условно.

Состав: 3D модель Сборка с чертежами и спецификациями.

Софт: SolidWorks 2019 SP5

Файлы:

Каталог
Сельское хозяйство
Механизация сельского хозяйства
Установка бака гидравлического на МТЗ 1221 для пополнительно гидравлического оборудования

01.00.000 Установка бака гидравлического на МТЗ 1221/

01.00.000 Установка бака гидравлического на МТЗ 1221/01.00.00.000 Установка бака гидравлического.SLDASM

01.00.000 Установка бака гидравлического на МТЗ 1221/01.00.00.000 Установка бака гидравлического.SLDDRW

01.00.000 Установка бака гидравлического на МТЗ 1221/01.00.00.000 Установка бака гидравлического.spfpdm

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.00.000 Бак гидравлический.SLDASM

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.00.000 Бак гидравлический.SLDDRW

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.00.000 Бак гидравлический.spfpdm

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.00.001 Штуцер.SLDDRW

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.00.001 Штуцер.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.000 Бак.SLDASM

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.000 Бак.SLDDRW

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.000 Бак.spfpdm

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.001 Стенка.SLDDRW

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.001 Стенка.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.002 Стенка.SLDDRW

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.002 Стенка.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.003 Стенка .SLDDRW

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.003 Стенка .SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.004 Стенка.SLDDRW

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.004 Стенка.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.005 Крышка.SLDDRW

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.005 Крышка.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.006 Перегородка.SLDDRW

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.006 Перегородка.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.008 Фланец.SLDDRW

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.008 Фланец.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.009 Уголок.SLDDRW

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.009 Уголок.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.011 Фланец.SLDDRW

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.011 Фланец.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.012 Фланец.SLDDRW

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.012 Фланец.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.100 Фланец.SLDASM

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.100 Фланец.SLDDRW

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.100 Фланец.spfpdm

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.101 Фланец.SLDDRW

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.101 Фланец.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.102 Штуцер.SLDDRW

01.00.000 Установка бака гидравлического на МТЗ 1221/01.01.01.102 Штуцер.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/01.02.00.000 Кронштейн бака.SLDASM

01.00.000 Установка бака гидравлического на МТЗ 1221/01.02.00.000 Кронштейн бака.SLDDRW

01.00.000 Установка бака гидравлического на МТЗ 1221/01.02.00.000 Кронштейн бака.spfpdm

01.00.000 Установка бака гидравлического на МТЗ 1221/01.02.00.001 Пластина.SLDDRW

01.00.000 Установка бака гидравлического на МТЗ 1221/01.02.00.001 Пластина.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/01.02.00.002 Пластина.SLDDRW

01.00.000 Установка бака гидравлического на МТЗ 1221/01.02.00.002 Пластина.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/01.02.00.003 Пластина.SLDDRW

01.00.000 Установка бака гидравлического на МТЗ 1221/01.02.00.003 Пластина.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/01.02.00.004 Пластина.SLDDRW

01.00.000 Установка бака гидравлического на МТЗ 1221/01.02.00.004 Пластина.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/01.02.00.005 Пластина.SLDDRW

01.00.000 Установка бака гидравлического на МТЗ 1221/01.02.00.005 Пластина.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/01.02.00.006 Пластина.SLDDRW

01.00.000 Установка бака гидравлического на МТЗ 1221/01.02.00.006 Пластина.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/01.02.00.007 Пластина.SLDDRW

01.00.000 Установка бака гидравлического на МТЗ 1221/01.02.00.007 Пластина.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/Болт М10-6gх35.88.019 ГОСТ 7798-70.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/Болт М16-6gх40.88.019 ГОСТ 7798-70.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/Болт М16-6gх60.88.019 ГОСТ 7798-70.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/Болт М5-6gх16.58.019 ГОСТ 7805-70.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/Болт М8-6gх25.88.019 ГОСТ 7798-70.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/Гайка М10-6Н.8.019 ГОСТ 5915-70.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/Гайка М16-6Н.8.019 ГОСТ 5915-70.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/Заглушка G1 дюйм 107606 Гидротехсервис.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/Кран шаровый G 1 1-2 дюйма ВN40 (CW617N PN30).SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/Место установки гидробака (передня часть трактора МТЗ 1221 условно).SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/Термометр PLT2.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/ТМ478G100P3 Фильтр.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/Фильтр слива MPF1811AG1A25HBP01.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/Шайба 5 65Г 019 ГОСТ 6402-70.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/Шайба 8 65Г 019 ГОСТ 6402-70.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/Шайба А.10.01.019 ГОСТ 11371-78.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/Шайба А.16.01.019 ГОСТ 11371-78.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/Шайба А.5.01.019 ГОСТ 11371-78.SLDPRT

01.00.000 Установка бака гидравлического на МТЗ 1221/Шайба А.8.01.019 ГОСТ 11371-78.SLDPRT
