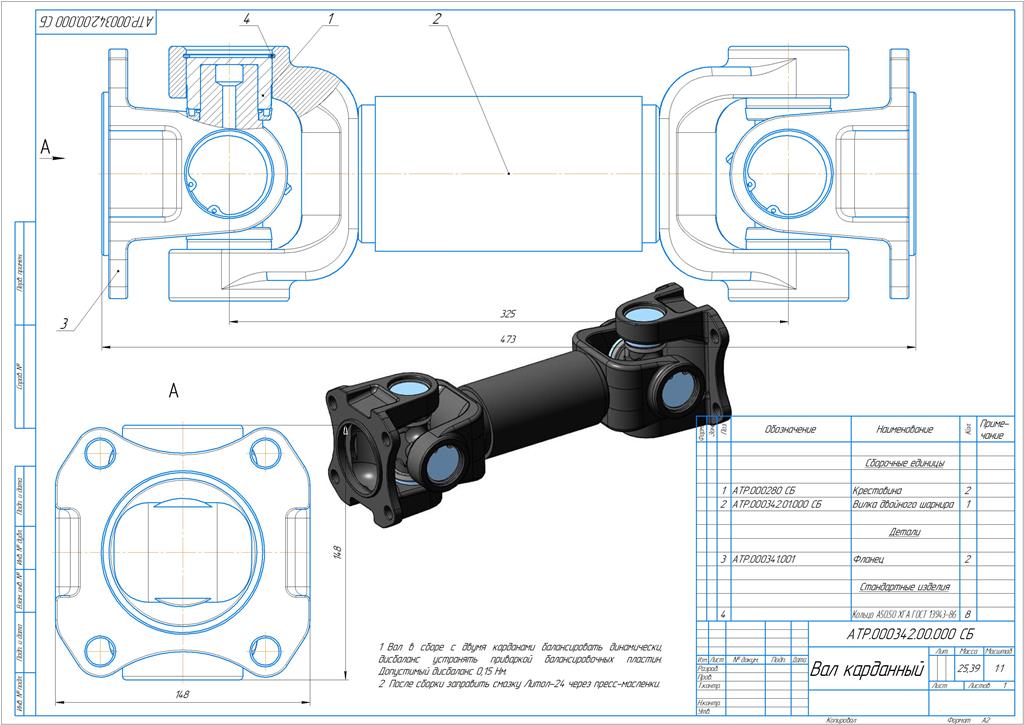

Вал карданный КПП трактора К-700А

Карданный вал КПП представляет собой жёсткое соединение двух одинаковых шарниров, служит для передачи мощности от двигателя к коробке передач К-700А. Устанавливается та тракторах: К-700А, К-744Р1.

Состав: 3D Сборка, чертежи. Язык документа

Софт: КОМПАС-3D 18.1

Файлы:
АТР.000342.000 СБ Вал карданный/АТР.000280 СБ крестовина в сборе/
АТР.000342.000 СБ Вал карданный/АТР.000280 СБ крестовина в сборе/131-2205025-Б Пыльник.m3d
АТР.000342.000 СБ Вал карданный/АТР.000280 СБ крестовина в сборе/804807КЗС10 Подшипник.m3d
АТР.000342.000 СБ Вал карданный/АТР.000280 СБ крестовина в сборе/АТР.000280 СБ Крестовина.a3d
АТР.000342.000 СБ Вал карданный/АТР.000280 СБ крестовина в сборе/АТР.000280 СБ Крестовина.cdw
АТР.000342.000 СБ Вал карданный/АТР.000280 СБ крестовина в сборе/АТР.000280.001 Корпус.cdw
АТР.000342.000 СБ Вал карданный/АТР.000280 СБ крестовина в сборе/АТР.000280.001 Корпус.m3d
АТР.000342.000 СБ Вал карданный/АТР.000341.001 Фланец.cdw
АТР.000342.000 СБ Вал карданный/АТР.000341.001 Фланец.m3d
АТР.000342.000 СБ Вал карданный/АТР.000342.00.000 СБ Вал карданный.a3d
АТР.000342.000 СБ Вал карданный/АТР.000342.00.000 СБ Вал карданный.cdw
АТР.000342.000 СБ Вал карданный/АТР.000342.01.000 СБ Вилка двойного шарнира.a3d
АТР.000342.000 СБ Вал карданный/АТР.000342.01.000 СБ Вилка двойного шарнира.cdw
АТР.000342.000 СБ Вал карданный/АТР.000342.01.001 Труба 90х10.cdw
АТР.000342.000 СБ Вал карданный/АТР.000342.01.001 Труба 90х10.m3d
АТР.000342.000 СБ Вал карданный/АТР.000342.01.002 Вилка.cdw
АТР.000342.000 СБ Вал карданный/АТР.000342.01.002 Вилка.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
