Водилка лошадей

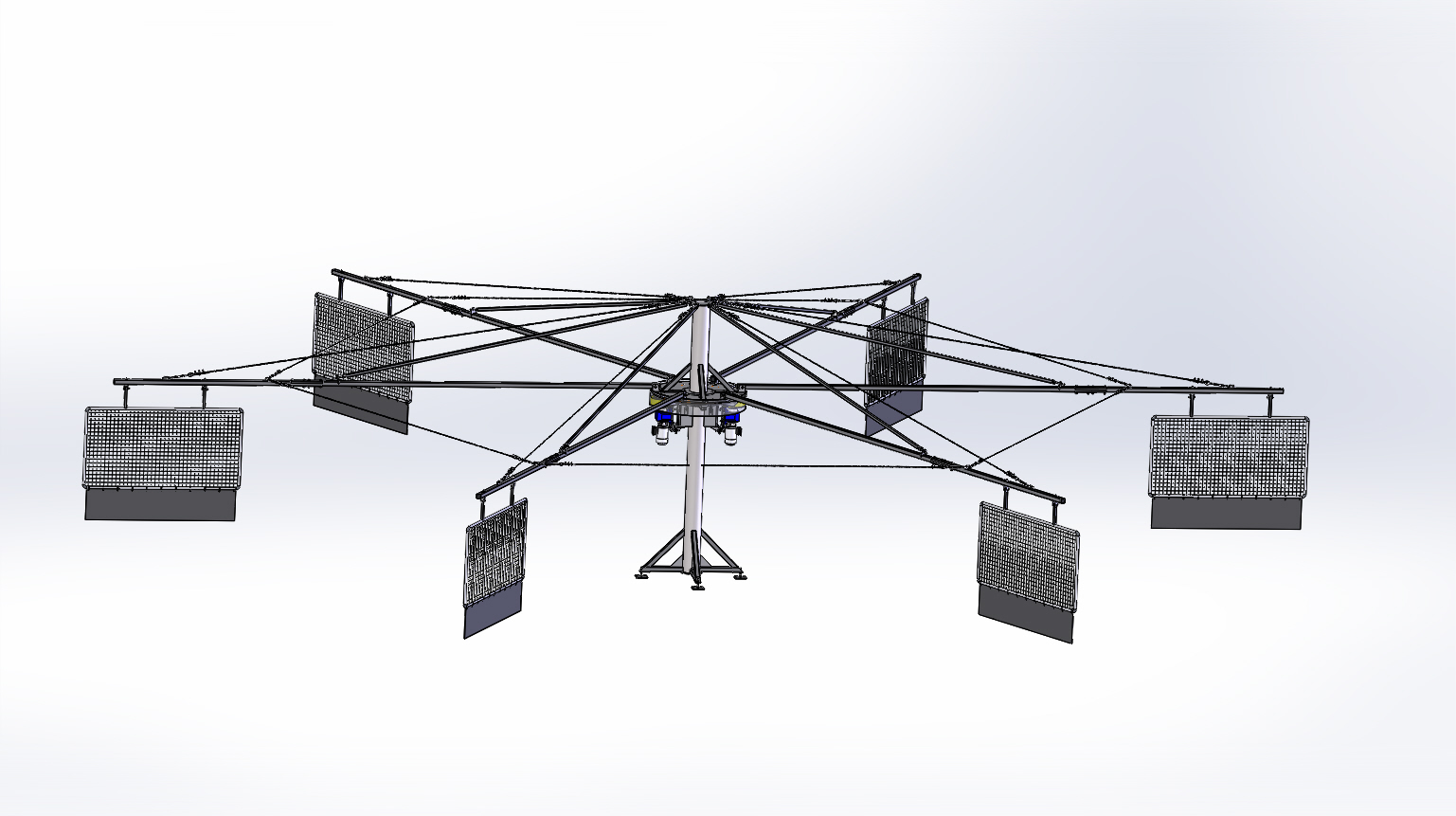

Водилка для лошадей предназнвчена для автоматического выгула 6 лошадей одновременно с различной скоростью в замкнутом контуре по окружности. Водилка представляет собой стойку, которая зафиксирована неподвижно относительно опорного основания. Верхняя рабочая часть вращается относительно зафиксированной стойки на поворотном кольце. Привод вращения имеет 2 мотор-редуктора, сумарная мощность двух мотор-редукторов 1,5 кВт. Подвод электрики осуществляется через полое пространство в трубе стойки. Вращающая часть изолированна от неподвижной стойки, что позволяет подключать электропастух к вращающей части. Скорость вращения регулируется частотным преобразователем. Электрика, частотный преобразователь и пульт управления в сборку не входят. Диаметр водилки по крайним наружным точкам - 15 590 мм; диаметр по крайним внутренним точкам - 11 571 мм; высота водилки - 3 544 мм; масса - 1057 кг.

Состав: 3D модель Сборка с чертежами и спецификациями.

Софт: SolidWorks 2019 SP5

Файлы:

01.000 Водилка.SLDASM

01.000 Водилка.SLDDRW

01.001 Шайба.SLDDRW

01.001 Шайба.SLDPRT

01.002 Проставка.SLDDRW

01.002 Проставка.SLDPRT

01.003 Втулка.SLDDRW

01.003 Втулка.SLDPRT

01.004 Шайба.SLDDRW

01.004 Шайба.SLDPRT

01.100 Стойка центральная.SLDASM

01.100 Стойка центральная.SLDDRW

01.101 Стойка.SLDDRW

01.101 Стойка.SLDPRT

01.102 Площадка.SLDDRW

01.102 Площадка.SLDPRT

01.103 Балка.SLDDRW

01.103 Балка.SLDPRT

01.104 Раскос.SLDDRW

01.104 Раскос.SLDPRT

01.105 Ребро.SLDDRW

01.105 Ребро.SLDPRT

01.106 Пластина.SLDDRW

01.106 Пластина.SLDPRT

01.107 Балка.SLDDRW

01.107 Балка.SLDPRT

01.108 Перемычка.SLDDRW

01.108 Перемычка.SLDPRT

01.150 Кронштейн.SLDASM

01.150 Кронштейн.SLDDRW

01.151 Кронштейн.SLDDRW

01.151 Кронштейн.SLDPRT

01.152 Кронштейн.SLDDRW

01.152 Кронштейн.SLDPRT

01.153 Ребро.SLDDRW

01.153 Ребро.SLDPRT

01.200 Башня.SLDASM

01.200 Башня.SLDDRW

01.210 Колесо.SLDASM

01.210 Колесо.SLDDRW

01.211 Площадка.SLDDRW

01.211 Площадка.SLDPRT

01.212 Обечайка.SLDDRW

01.212 Обечайка.SLDPRT

01.213 Ребро.SLDDRW

01.213 Ребро.SLDPRT

01.220 Опора.SLDASM

01.220 Опора.SLDDRW

01.221 Фланец.SLDDRW

01.221 Фланец.SLDPRT

01.222 Стойка.SLDDRW

01.222 Стойка.SLDPRT

01.223 Пластина.SLDDRW

01.223 Пластина.SLDPRT

01.224 Раскос.SLDDRW

01.224 Раскос.SLDPRT

01.225 Фланец.SLDDRW

01.225 Фланец.SLDPRT

01.230 Кронштейн.SLDASM

01.230 Кронштейн.SLDDRW

01.231 Пластина.SLDDRW

01.231 Пластина.SLDPRT

01.232 Пластина.SLDDRW

01.232 Пластина.SLDPRT

01.300 Круг поворотный доработка.SLDASM

01.300 Круг поворотный доработка.SLDDRW

01.400 Виброопора.SLDASM

01.400 Виброопора.SLDDRW

01.410 Корпус.SLDASM

01.410 Корпус.SLDDRW

01.411 Фланец.SLDDRW

01.411 Фланец.SLDPRT

01.412 Обечайка.SLDDRW

01.412 Обечайка.SLDPRT

01.413 Дно.SLDDRW

01.413 Дно.SLDPRT

01.420 Втулка.SLDASM

01.420 Втулка.SLDDRW

01.421 Втулка.SLDDRW

01.421 Втулка.SLDPRT

01.422 Шайба.SLDDRW

01.422 Шайба.SLDPRT

01.450 Винт натяжки.SLDASM

01.450 Винт натяжки.SLDDRW

01.451 Шпилька.SLDDRW

01.451 Шпилька.SLDPRT

01.500 Площадка.SLDASM

01.500 Площадка.SLDDRW

01.501 Пластина.SLDDRW

01.501 Пластина.SLDPRT

01.502 Проушина.SLDDRW

01.502 Проушина.SLDPRT

01.600 Колесо приводное.SLDASM

01.600 Колесо приводное.SLDDRW

01.601 Футеровка.SLDPRT

01.610 Обод.SLDASM

01.610 Обод.SLDDRW

01.611 Втулка.SLDDRW

01.611 Втулка.SLDPRT

01.612 Фланец.SLDDRW

01.612 Фланец.SLDPRT

01.613 Обечайка.SLDDRW

01.613 Обечайка.SLDPRT

01.700 Держатель.SLDASM

01.700 Держатель.SLDDRW

01.701 Кронштейн.SLDDRW

01.701 Кронштейн.SLDPRT

01.710 Связь.SLDASM

01.710 Связь.SLDDRW

01.711 Балка.SLDDRW

01.711 Балка.SLDPRT

01.712 Пластина.SLDDRW

01.712 Пластина.SLDPRT

01.720 Связь.SLDASM

01.720 Связь.SLDDRW

01.721 Балка.SLDDRW

01.721 Балка.SLDPRT

01.730 Кроншейн.SLDASM

01.730 Кроншейн.SLDDRW

01.731 Пластина.SLDDRW

01.731 Пластина.SLDPRT

01.732 Проушина.SLDDRW

01.732 Проушина.SLDPRT

01.800 Раскос.SLDASM

01.800 Раскос.SLDDRW

01.801 Балка.SLDDRW

01.801 Балка.SLDPRT

01.802 Кронштейн.SLDDRW

01.802 Кронштейн.SLDPRT

01.810 Раскос.SLDASM

01.810 Раскос.SLDDRW

01.811 Канат.SLDPRT

01.820 Раскос.SLDASM

01.820 Раскос.SLDDRW

01.821 Канат.SLDPRT

01.900 Панель ведущая.SLDASM

01.900 Панель ведущая.SLDDRW

01.901 Лист.SLDDRW

01.901 Лист.SLDPRT

01.910 Рамка.SLDASM

01.910 Рамка.SLDDRW

01.911 Балка.SLDDRW

01.911 Балка.SLDPRT

01.912 Балка.SLDDRW

01.912 Балка.SLDPRT

01.913 Кронштейн.SLDDRW

01.913 Кронштейн.SLDPRT

01.914 Сетка.SLDDRW

01.914 Сетка.SLDPRT

01.950 Опора.SLDASM

01.950 Опора.SLDDRW

01.951 Пластина.SLDDRW

01.951 Пластина.SLDPRT

01.952 Винт.SLDDRW

01.952 Винт.SLDPRT

Болт DIN 444-LA М16х100-8.8.SLDPRT

Болт DIN 444-LA М16х150-8.8.SLDPRT

Болт М10-6gх30.88.019 ГОСТ 7798-70.SLDPRT

Болт М12-6gх40.88.019 ГОСТ 7798-70.SLDPRT

Болт М12-6gх60.88.019 ГОСТ 7798-70.SLDPRT

Болт М12-6gх65.88.019 ГОСТ 7798-70.SLDPRT

Болт М12-6gх70.88.019 ГОСТ 7798-70.SLDPRT

Болт М12-6gх90.88.019 ГОСТ 7798-70.SLDPRT

Болт М16-6gх110.88.019 ГОСТ 7798-70.SLDPRT

Болт М16-6gх50.88.019 ГОСТ 7798-70.SLDPRT

Болт М16-6gх60.88.019 ГОСТ 7798-70.SLDPRT

Болт М16-6gх70.88.019 ГОСТ 7798-70.SLDPRT

Болт М16-6gх95.88.019 ГОСТ 7798-70.SLDPRT

Болт М8-6gх20.88.019 ГОСТ 7798-70.SLDPRT

Гайка M12-6H.8.NF ГОСТ Р 50273-92.SLDPRT

Гайка M16-6H.8.NF ГОСТ Р 50273-92.SLDPRT

Гайка М10-6Н.8.019 ГОСТ 5915-70.SLDPRT

Гайка М12-6Н.8.019 ГОСТ 5915-70.SLDPRT

Гайка М16-6Н.6.019 ГОСТ 11860-85.SLDPRT

Гайка М16-6Н.8.019 ГОСТ 5915-70.SLDPRT

Гайка М16-6Н.8.019 ГОСТ 5916-70.SLDPRT

Гайка М8-6Н.8.019 ГОСТ 5915-70.SLDPRT

Заглушка трубы 60х60х4.SLDPRT

Зажим 10 ГОСТ 13186-67.SLDASM

Зажим 7 ГОСТ 13186-67.SLDASM

Заливка полиуретаном.SLDPRT

Звено цепи длиннозвенной DIN 763 10х65х40.SLDDRW

Звено цепи длиннозвенной DIN 763 10х65х40.SLDPRT

Колодка 10-1 ГОСТ 13186-67.SLDPRT

Колодка 7-1 ГОСТ 13186-67.SLDPRT

Колпачок с фиксатором для прессмасленки.SLDPRT

Кольцо верхнее KLK 1050L.SLDPRT

Кольцо нижнее KLK 1050L.SLDPRT

Коуш 20 ГОСТ 2224-93.SLDPRT

Коуш 30 ГОСТ 2224-93.SLDPRT

Крюк М12 DIN 1480.SLDPRT

Масленка 1.2.Ц6 ГОСТ 19853-74.SLDPRT

Мотор-редуктор UD-R-47-56.73-25-0.75-B14-M2.SLDDRW

Мотор-редуктор UD-R-47-56.73-25-0.75-B14-M2.SLDPRT

Муфта М12 DIN 1480.SLDPRT

Отвод 90-1-33,7х2,3 ГОСТ 17375-2001.SLDPRT

Поворотный круг KLK 1050L.SLDASM

Поворотный круг KLK 1050L.SLDDRW

Скоба 10-2 ГОСТ 13186-67.SLDPRT

Скоба 7-2 ГОСТ 13186-67.SLDPRT

Талреп HH 12 DIN 1480 (Крюк-Крюк).SLDASM

Хомут-стяжка 7.6х200.SLDPRT

Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT

Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT

Шайба 8 65Г 019 ГОСТ 6402-70.SLDPRT

Шайба A.12.01.019 ГОСТ 6958-78.SLDPRT

Шайба А.12.01.019 ГОСТ 11371-78.SLDPRT

Шайба А.16.01.019 ГОСТ 11371-78.SLDPRT

Шайба А.16.01.019 ГОСТ 6958-78.SLDPRT

Шайба А.8.01.019 ГОСТ 11371-78.SLDPRT

Шарик 10,0 ГОСТ 3722-2014.SLDPRT
