Завальная яма для зерна

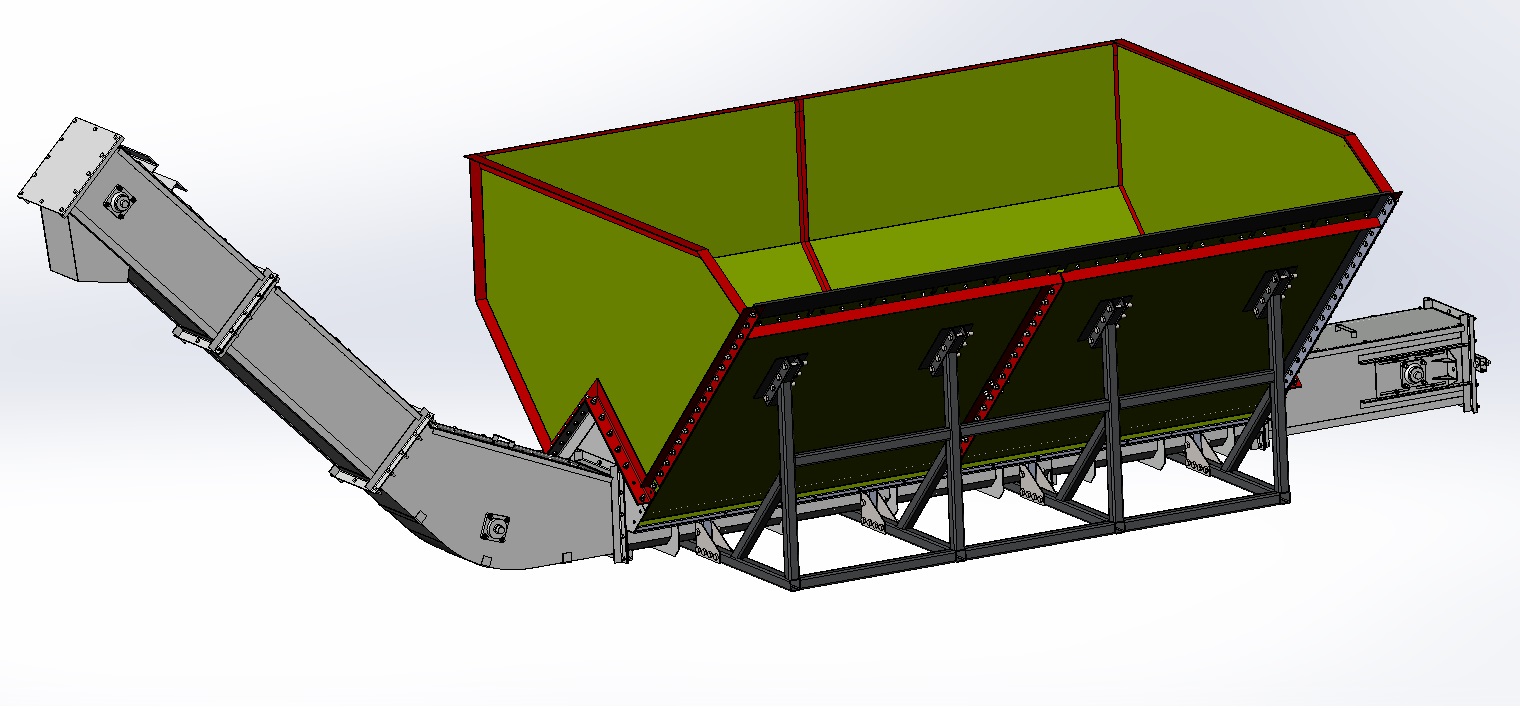

Завальная яма в комплекте со скребковым транспортером производительностью – 60 т/ч. Скребковый транспортер имеет изогнутую секцию и выходную воронку, с помощью которой его можно подсоединить к нории.
Объём - 5 м3.
Данное изделие взято из реального производства, прошло проверку и успешно используется в фермерских хозяйствах.
В работе представлена полная сборка со всеми прилагающимися к ней деталями.

Состав: Полная 3D сборка из листового металла со всеми деталями

Софт: SolidWorks 2015 х64 SP 5.0

Файлы:

Транспортер гусиная шея/

Транспортер гусиная шея/секция/

Транспортер гусиная шея/секция/секция 45 гр.SLDASM

Транспортер гусиная шея/секция/стенка секции 35.SLDPRT

Транспортер гусиная шея/секция/жесткость угловой.SLDPRT

Транспортер гусиная шея/секция/Подшипшик 206 фланцевый.SLDPRT

Транспортер гусиная шея/секция/Компенсатор/

Транспортер гусиная шея/секция/Компенсатор/Стенка.SLDPRT

Транспортер гусиная шея/секция/Компенсатор/Дно.SLDPRT

Транспортер гусиная шея/секция/Компенсатор/Компенсатор.sldasm

Транспортер гусиная шея/секция/дно секции 35.SLDPRT

Транспортер гусиная шея/секция/Зеркально отразитьстенка секции 35.SLDPRT

Транспортер гусиная шея/секция/крышка секции 35.SLDPRT

Транспортер гусиная шея/секция на яму 1м/

Транспортер гусиная шея/секция на яму 1м/настил гус шея 1м.SLDPRT

Транспортер гусиная шея/секция на яму 1м/боковина гнутая 1м.SLDPRT

Транспортер гусиная шея/секция на яму 1м/уголок фланец гус шея 1м -зерк.SLDPRT

Транспортер гусиная шея/секция на яму 1м/секция 1 м гус шея.SLDASM

Транспортер гусиная шея/секция на яму 1м/Дно гус шея 1м.SLDPRT

Транспортер гусиная шея/секция на яму 1м/уголок фланец гус шея 1м.SLDPRT

Транспортер гусиная шея/секция на яму 1м/раскос гус шея 1м.SLDPRT

Транспортер гусиная шея/секция на яму 1м/Направляющая гус шея 1м.SLDPRT

Транспортер гусиная шея/яма/

Транспортер гусиная шея/яма/полустенка бок -разв.SLDPRT

Транспортер гусиная шея/яма/уголок на стенку большой 8 - зерк.SLDPRT

Транспортер гусиная шея/яма/уголок на стенку большой 5.SLDPRT

Транспортер гусиная шея/яма/стенка в сборе бок - зеркал.SLDASM

Транспортер гусиная шея/яма/уголок на стенку большой.SLDPRT

Транспортер гусиная шея/яма/рама ямы/

Транспортер гусиная шея/яма/рама ямы/кронштеин опорный.SLDASM

Транспортер гусиная шея/яма/рама ямы/труба опора 4.SLDPRT

Транспортер гусиная шея/яма/рама ямы/труба опора - 2.SLDPRT

Транспортер гусиная шея/яма/рама ямы/труба опора.SLDPRT

Транспортер гусиная шея/яма/рама ямы/кронштеин связь.SLDPRT

Транспортер гусиная шея/яма/рама ямы/труба опора 9.SLDPRT

Транспортер гусиная шея/яма/рама ямы/труба опора -6.SLDPRT

Транспортер гусиная шея/яма/рама ямы/труба опора -7.SLDPRT

Транспортер гусиная шея/яма/рама ямы/труба стяжка.SLDPRT

Транспортер гусиная шея/яма/рама ямы/труба стяжка -2.SLDPRT

Транспортер гусиная шея/яма/рама ямы/труба опора 8.SLDPRT

Транспортер гусиная шея/яма/рама ямы/труба опора 5.SLDPRT

Транспортер гусиная шея/яма/рама ямы/труба опора 3.SLDPRT

Транспортер гусиная шея/яма/уголок на стенку крепеж -3.SLDPRT

Транспортер гусиная шея/яма/полустенка бок.SLDPRT

Транспортер гусиная шея/яма/уголок на стенку большой - зерк.SLDPRT

Транспортер гусиная шея/яма/уголок флан на яму-зерк.SLDPRT

Транспортер гусиная шея/яма/уголок на стенку крепеж.SLDPRT

Транспортер гусиная шея/яма/жескость.SLDPRT

Транспортер гусиная шея/яма/уголок на стенку большой 5 - зерк.SLDPRT

Транспортер гусиная шея/яма/уголок флан яма.SLDPRT

Транспортер гусиная шея/яма/стенка в сборе - зеркал.SLDASM

Транспортер гусиная шея/яма/резиновая прокладка.SLDPRT

Транспортер гусиная шея/яма/уголок на стенку большой 3.SLDPRT

Транспортер гусиная шея/яма/уголок основной яма.SLDPRT

Транспортер гусиная шея/яма/компенсатор.SLDPRT

Транспортер гусиная шея/яма/уголок флан на яму.SLDPRT

Транспортер гусиная шея/яма/уголок на стенку большой 6.SLDPRT

Транспортер гусиная шея/яма/уголок обрамление.SLDPRT

Транспортер гусиная шея/яма/уголок на стенку большой под тягу - зерк.SLDPRT

Транспортер гусиная шея/яма/полустенка бок 2 -РАЗВ.SLDPRT

Транспортер гусиная шея/яма/уголок на стенку большой 2 - зерк.SLDPRT

Транспортер гусиная шея/яма/тяга жесткость/

Транспортер гусиная шея/яма/тяга жесткость/тяга в сборе жестк.SLDASM

Транспортер гусиная шея/яма/тяга жесткость/крепление.SLDPRT

Транспортер гусиная шея/яма/тяга жесткость/труба тяги.SLDPRT

Транспортер гусиная шея/яма/уголок на стенку большой 2.SLDPRT

Транспортер гусиная шея/яма/уголок на стенку большой 8.SLDPRT

Транспортер гусиная шея/яма/уголок флан яма - верх.SLDPRT

Транспортер гусиная шея/яма/стенка в сборе.SLDASM

Транспортер гусиная шея/яма/уголок на стенку большой 4.SLDPRT

Транспортер гусиная шея/яма/уголок на стенку загрузки.SLDPRT

Транспортер гусиная шея/яма/уголок на стенку большой 7.SLDPRT

Транспортер гусиная шея/яма/стенка торец.SLDPRT

Транспортер гусиная шея/яма/полустенка бок 2.SLDPRT

Транспортер гусиная шея/яма/уголок на стенку большой под тягу.SLDPRT

Транспортер гусиная шея/яма/стенка в сборе бок.SLDASM

Транспортер гусиная шея/яма/уголок на стенку крепеж - 2.SLDPRT

Транспортер гусиная шея/яма/уголок флан яма - зерк.SLDPRT

Транспортер гусиная шея/Транспортер гус шея в сборе.SLDASM

Транспортер гусиная шея/секция промеж 1м гус шея/

Транспортер гусиная шея/секция промеж 1м гус шея/корпус промежж 1 м гус шея.SLDPRT

Транспортер гусиная шея/секция промеж 1м гус шея/крышка промеж гус шея.SLDPRT

Транспортер гусиная шея/секция промеж 1м гус шея/ручка на крышку.SLDPRT

Транспортер гусиная шея/секция промеж 1м гус шея/Направляющая -1000.SLDPRT

Транспортер гусиная шея/секция промеж 1м гус шея/секция промеж гус шея.SLDASM

Транспортер гусиная шея/Секция на яму 2м/

Транспортер гусиная шея/Секция на яму 2м/настил гус шея.SLDPRT

Транспортер гусиная шея/Секция на яму 2м/уголок флан на флан -зерк.SLDPRT

Транспортер гусиная шея/Секция на яму 2м/жесткость гус шея.SLDPRT

Транспортер гусиная шея/Секция на яму 2м/уголок фланец гус шея.SLDPRT

Транспортер гусиная шея/Секция на яму 2м/уголок флан на флан.SLDPRT

Транспортер гусиная шея/Секция на яму 2м/раскос гус шея.SLDPRT

Транспортер гусиная шея/Секция на яму 2м/распорка.SLDPRT

Транспортер гусиная шея/Секция на яму 2м/секция на яму гус шея 2м.SLDASM

Транспортер гусиная шея/Секция на яму 2м/Направляющая гус шея.SLDPRT

Транспортер гусиная шея/Секция на яму 2м/Дно гус шея.SLDPRT

Транспортер гусиная шея/Секция на яму 2м/Рамка/

Транспортер гусиная шея/Секция на яму 2м/Рамка/уголок рамки секции яма - 2.SLDPRT

Транспортер гусиная шея/Секция на яму 2м/Рамка/рамка в сборе яма.SLDASM

Транспортер гусиная шея/Секция на яму 2м/Рамка/уголок рамки секции яма.SLDPRT

Транспортер гусиная шея/Секция на яму 2м/фланиц.SLDPRT

Транспортер гусиная шея/Секция на яму 2м/домик гус шея.SLDPRT

Транспортер гусиная шея/Секция на яму 2м/боковина гнутая 2.SLDPRT

Транспортер гусиная шея/Секция на яму 2м/уголок фланец гус шея - зерк.SLDPRT

Транспортер гусиная шея/секция привод гус шея 1м/

Транспортер гусиная шея/секция привод гус шея 1м/выгрузка гус шея/

Транспортер гусиная шея/секция привод гус шея 1м/выгрузка гус шея/стенка выгр.SLDPRT

Транспортер гусиная шея/секция привод гус шея 1м/выгрузка гус шея/выгрузка гус шея.SLDASM

Транспортер гусиная шея/секция привод гус шея 1м/выгрузка гус шея/стенка выгр 3.SLDPRT

Транспортер гусиная шея/секция привод гус шея 1м/выгрузка гус шея/стенка выгр 2.SLDPRT

Транспортер гусиная шея/секция привод гус шея 1м/крышка привод гус шея.SLDPRT

Транспортер гусиная шея/секция привод гус шея 1м/корпус промеж 1 м гус шея.SLDPRT

Транспортер гусиная шея/секция привод гус шея 1м/Площадка под мотор-ред/

Транспортер гусиная шея/секция привод гус шея 1м/Площадка под мотор-ред/уголок площадки.SLDPRT

Транспортер гусиная шея/секция привод гус шея 1м/Площадка под мотор-ред/площадка под мотор.SLDASM

Транспортер гусиная шея/секция привод гус шея 1м/Площадка под мотор-ред/пластина площадки.SLDPRT

Транспортер гусиная шея/секция привод гус шея 1м/секция привод гус шея.SLDASM

Транспортер гусиная шея/секция привод гус шея 1м/UCF 206.SLDPRT

Транспортер гусиная шея/секция привод гус шея 1м/Направляющая - 500.SLDPRT

Транспортер гусиная шея/секция привод гус шея 1м/жесткость привод.SLDPRT

Транспортер гусиная шея/секция привод гус шея 1м/вал 2.SLDPRT

Транспортер гусиная шея/секция привод гус шея 1м/муфта гус шея.SLDPRT

Транспортер гусиная шея/секция привод гус шея 1м/заглушка.SLDPRT

Транспортер гусиная шея/секция привод гус шея 1м/фиксатор.SLDPRT

Транспортер гусиная шея/секция натяж гус шшея/

Транспортер гусиная шея/секция натяж гус шшея/Уголок боковой правыйгус шея.SLDPRT

Транспортер гусиная шея/секция натяж гус шшея/корпус натяж 1 м гус шея.SLDPRT

Транспортер гусиная шея/секция натяж гус шшея/Уголок боковой левый гус шея.SLDPRT

Транспортер гусиная шея/секция натяж гус шшея/секция натяж гус шея.SLDASM

Транспортер гусиная шея/секция натяж гус шшея/Труба гус шея.SLDPRT

Транспортер гусиная шея/секция натяж гус шшея/вал гус шея.SLDPRT

Транспортер гусиная шея/секция натяж гус шшея/ползун/

Транспортер гусиная шея/секция натяж гус шшея/ползун/Ушко гус шея.SLDPRT

Транспортер гусиная шея/секция натяж гус шшея/ползун/Косынка.SLDPRT

Транспортер гусиная шея/секция натяж гус шшея/ползун/Станина.SLDASM

Транспортер гусиная шея/секция натяж гус шшея/ползун/Плита гус шея.SLDPRT
