Жатка ЖВН-6А

Алтайский государственный аграрный университет
Кафедра: «Сельскохозяйственные машины»
Механизация уборки урожая зерновых культур в СПК «Истимисский» ключевского района
Барнаул 2006

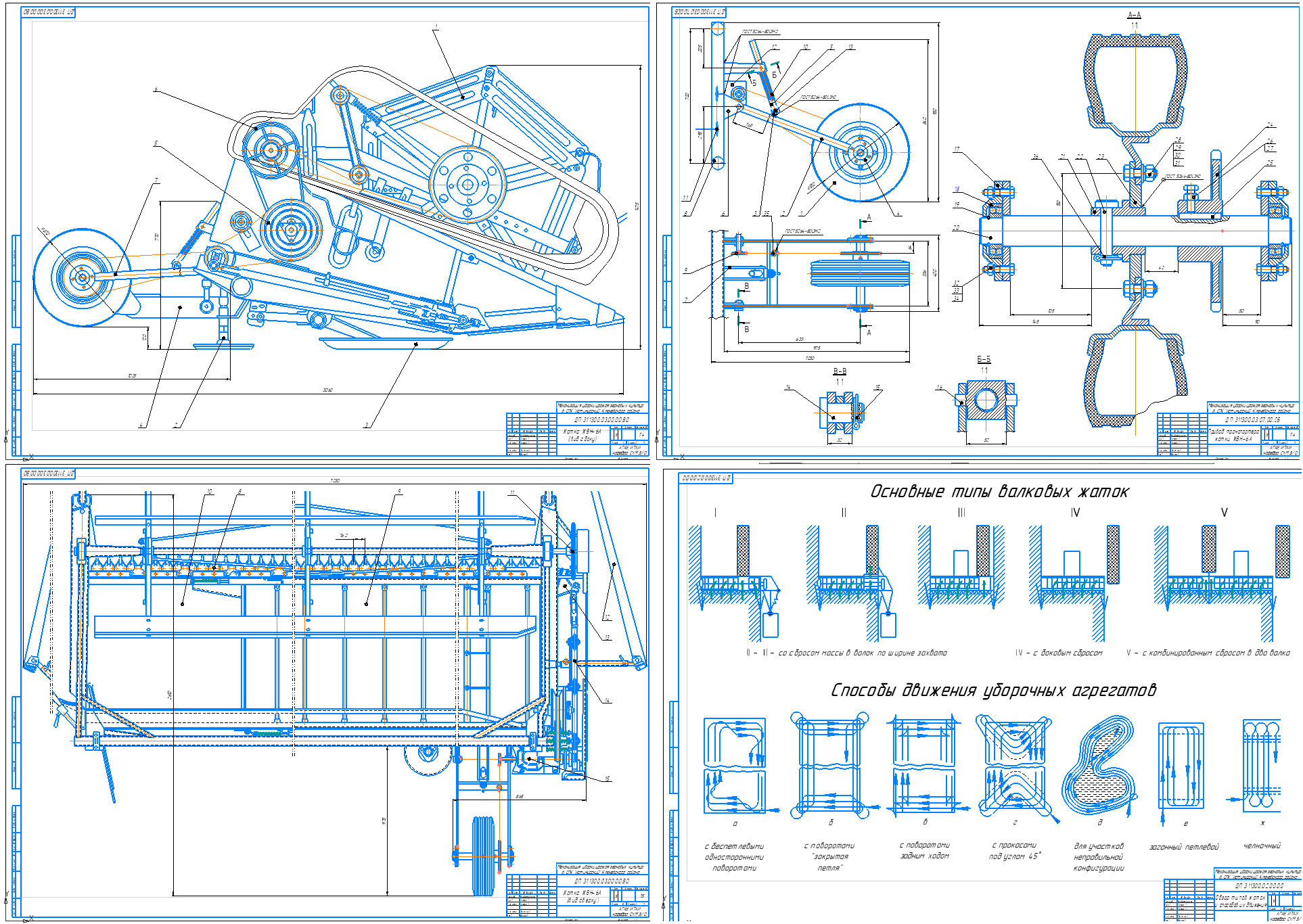

В данном дипломном проекте разработано приспособление для жатки ЖВН-6А, позволяющее исключить сваливание хлебной массы в кучки при укладке валка и тем самым снизить неравномерность его массы по длине гона и потери комбайна за молотилкой.
В первой главе приведена краткая характеристика хозяйства, структура землепользования, анализ поголовья скота, производимой сельскохозяйственной продукции и ее себестоимости, приведен список основных марок применяемых машин.
В проектной части приводится описание основных способов уборки зерновых культур и агротехнические требования к ним, рассмотрены основные типы применяемых валковых жаток. Описана и обоснована предлагаемая технология уборки зерновых культур для данного хозяйства, приведен расчет необходимого количества машин для ее реализации. При-водится расчет зависимости потерь зерна за молотилкой от неравномерности подачи хлебной массы, а также обоснование рациональной структуры уборочного комплекса.
В конструктивной части приводится обоснование необходимости внедрения данного приспособления и приводится описание его работы. Приведены кинематический и энергетический расчеты транспортера жатки, расчет цепной передачи привода и расчеты на прочность конструкции, произведен подбор подшипника и расчета пружины.
В дипломном проекте рассмотрены элементы безопасности труда с описанием организации работ по охране труда и противопожарной без-опасности, приведено описание полевого стана с расчетом жилой площади, площадки для хранения техники и склада ГСМ, средств пожаротушения и молниезащиты.

СОДЕРЖАНИЕ

Аннотация 6
Введение 7
1. Анализ хозяйственной деятельности СПК «Истимисский» 8
1.1. Краткая характеристика хозяйства 8
1.2. Анализ землепользования 9
1.3. Анализ поголовья скота 12
1.4. Анализ производства сельскохозяйственной продукции 13
1.5. Анализ себестоимости продукции 15
1.6. Анализ основных средств капиталовложений 16
1.7. Анализ основных средств производства послеуборочной обработки зерна 18
2 Проектная часть 21
2.1. Способы уборки зерновых культур 21
2.2. Агротехнические требования к комбайновой уборке 22
2.3. Основные типы валковых жаток 24
2.4. Описание предлагаемой технологии уборки зерновых культур 25
2.5. Расчет необходимого количества машин и составление технологической карты уборки зерновых 28
2.6. Расчет потерь зерна за молотилкой в зависимости от подачи хлебной массы в комбайн 30
2.7. Обоснование рациональной структуры уборочно-транспортного комплекса 32
3. Конструктивная часть 38
3.1. Обоснование необходимости конструктивной разработки 38
3.2. Схема приспособления и описание его работы 38
3.3. Кинематический расчет 40
3.4. Энергетический расчет 44
3.5. Расчет цепной передачи 45
3.6. Расчет оси колеса 47
3.7. Выбор подшипника 48
3.8. Расчет пружины 49
4. Охрана труда 52
4.1. Организация работ по охране труда в хозяйстве 52
4.2. Пожарная охрана 53
4.3. Полевой стан бригады 54
4.4. Расчет жилой площади 56
4.5. Расчет площадки для хранения техники и склада ГСМ 57
4.6. Расчет средств пожаротушения 58
4.7. Расчет молниезащиты 59
5. Технико-экономическое обоснование проекта 62
5.1. Расчет дополнительных капитальных вложений 62
5.2. Расчет прямых эксплуатационных затрат 64
5.2.1. Расчет заработной платы рабочим 64
5.2.2. Расчет отчислений на амортизацию и ремонт оборудования 66
5.2.3. Расчет затрат на горючее 67
5.3. Расчет удельных эксплуатационных затрат 68
5.4. Расчет высвобождения рабочей силы 68
5.5. Расчет себестоимости производства зерновых 69
5.6. Расчет годовой экономии прямых эксплуатационных затрат 69
5.7. Расчет срока окупаемости дополнительных капитальных вложений 70
Заключение 72
