Жатка фронтальная ЖВН-6

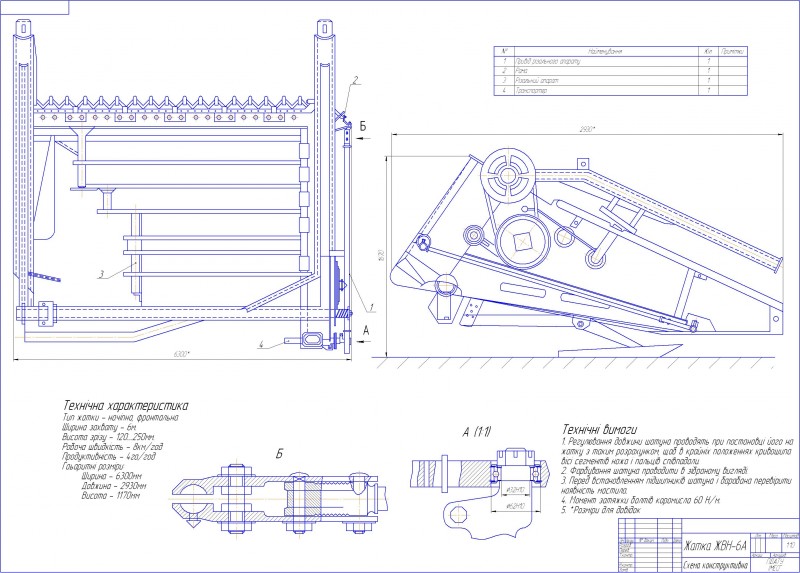

Чертеж жатка ЖВН-6 с модернизированы приводом, деталировка, спецификации

Техническая характеристика
Тип жатки – навесная, фронтальная
Ширина захвата – 6м.
Высота среза - 120....250мм.
Рабочая скорость – 8км/час
Производительность - 4га/час
Гаиритные размеры:
Ширина – 6300мм
Длина – 2930мм
Высота – 1170мм

Состав: ВО, деталировка, спецификации

Софт: КОМПАС-3D 10

Файлы:
Жатка_ЖВН_6/
Жатка_ЖВН_6/Жатка ЖВН-6А.cdw
Жатка_ЖВН_6/Лист 2/
Жатка_ЖВН_6/Лист 2/Вал.cdw
Жатка_ЖВН_6/Лист 2/Головка.cdw
Жатка_ЖВН_6/Лист 2/Втулка2.cdw
Жатка_ЖВН_6/Лист 2/Труба шатуна.cdw
Жатка_ЖВН_6/Лист 2/Наконечник.cdw
Жатка_ЖВН_6/Лист 2/Втулка.cdw
Жатка_ЖВН_6/Лист 2/Труба барабана.cdw
Жатка_ЖВН_6/Лист 1/
Жатка_ЖВН_6/Лист 1/Шатун.cdw
Жатка_ЖВН_6/Лист 1/Барабан ведений.cdw
Жатка_ЖВН_6/Лист 1/Коромисло ножа.cdw
Жатка_ЖВН_6/Специф/
Жатка_ЖВН_6/Специф/ДОДАТОК - 2,2.cdw
Жатка_ЖВН_6/Специф/ДОДАТОК - 2,1.cdw
Жатка_ЖВН_6/Специф/ДОДАТОК - 3.cdw
Жатка_ЖВН_6/Специф/ДОДАТОК - 4.cdw
Жатка_ЖВН_6/Специф/ДОДАТОК - 1.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
