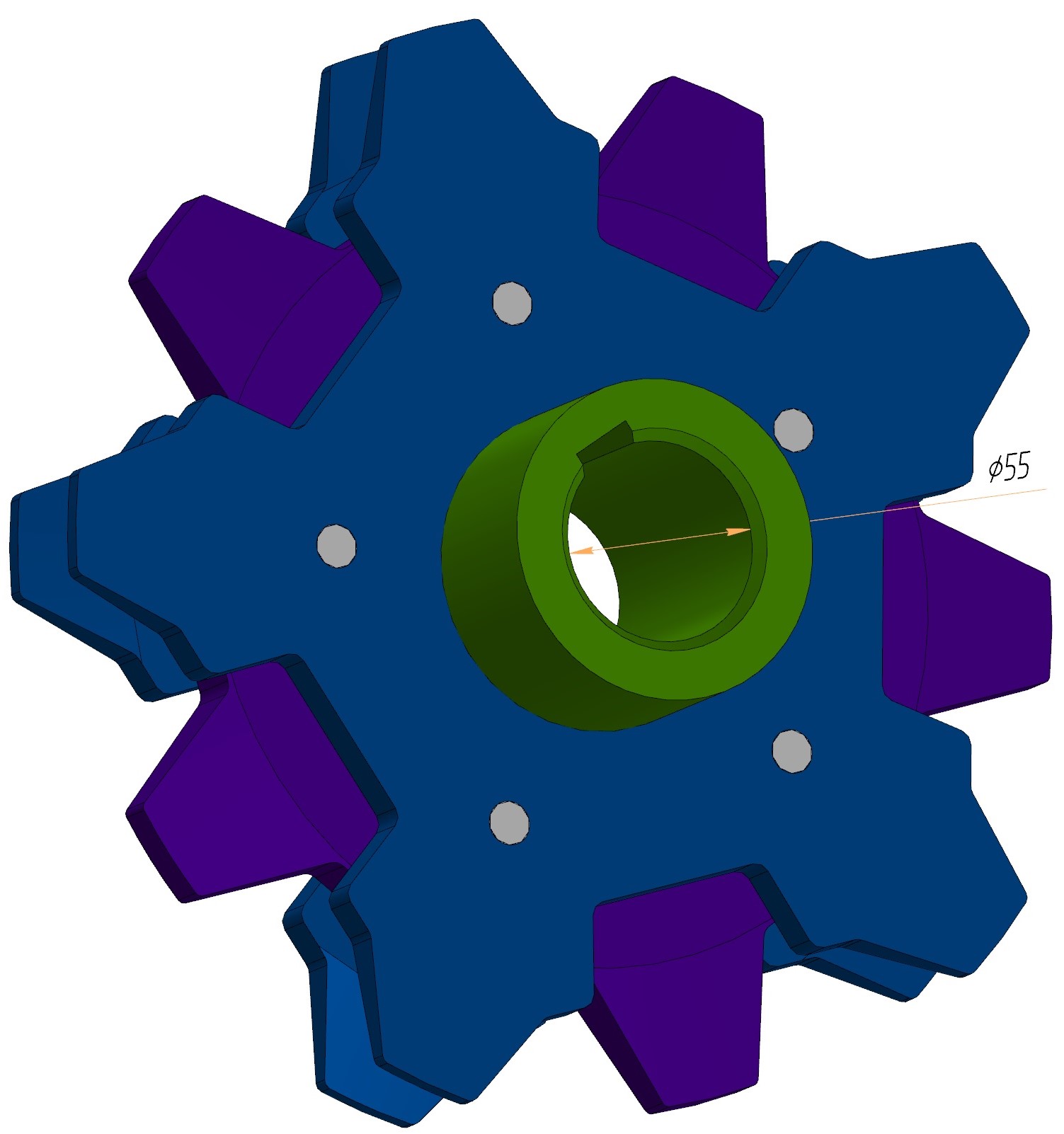

Звёздочка приводная ТСН-160.131.000

Звёздочка приводная ТСН-160.131.000. под вал диаметром 55мм.
Предназначена для установки на вал приводного редуктора транспортёра уборки навоза в помещениях содержания крупного рогатого скота.
3D модель создана в программе "Компас 3D, v20".
Сборка состоит из 4 деталей (ступица, заклёпка, внутренняя и наружная пластины).
Размеры реальные, сняты штангенциркулем с реальной звёздочки.

Состав: 3D сборка - звёздочка приводная ТСН-160.131.000

Софт: КОМПАС-3D 20

Файлы:
Внутренняя пластина звёздочки ТСН-160.m3d
Заклёпка D12x90.m3d
Наружная пластина звёздочки ТСН-160.m3d
ТСН-160.131.000 - звёздочка ТСН-160.a3d
ТСН-160.131.000 - звёздочка ТСН-160.log
ТСН-160.131.000-01.03 - Ступица.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
