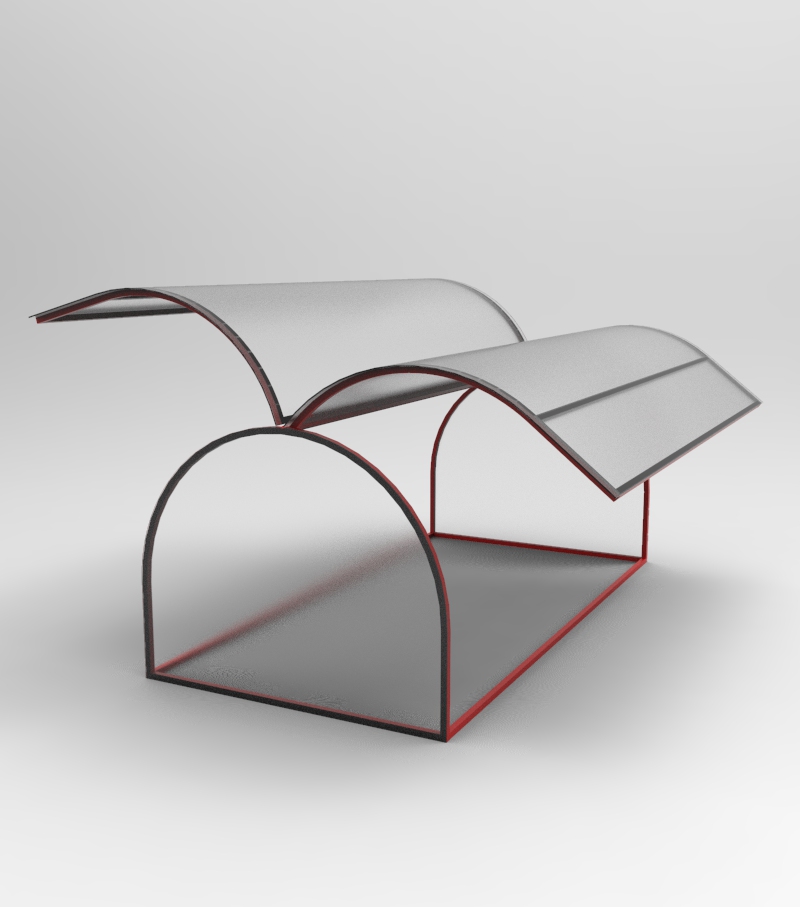

Парник из профильных труб и сотового поликарбоната, с открывающимися крышками, тип "бабочка".

Парник размерами 2100х1000х840мм (длина;ширина;высота).
Каркас выполнен из проф.трубы 20х20х1,5мм; всего 30пм.
Покрытие - сотовый поликарбонат толщиной 4мм, общ.площадью 6,3кв м.
Имеются две открывающиеся крышки, позволяющие обслуживать парник с 2-х сторон.
Сопряжения в сборке позволяют посмотреть открытие-закрытие парника.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2019 SP2.0

Файлы:

Каталог / Сельское хозяйство / Парник из профильных труб и сотового поликарбоната, с открывающимися крышками, тип "бабочка".

Сборка-парник_бабочка.SLDASM
Боковина_сотовый_поликарбонат.SLDPRT
Дуга_боковина.SLDPRT
Дуга_крышка.SLDPRT
петля_1.SLDPRT
Сотовый_поликарбонат_крышка.SLDPRT
труба_2002мм.SLDPRT
труба_2052мм.SLDPRT
