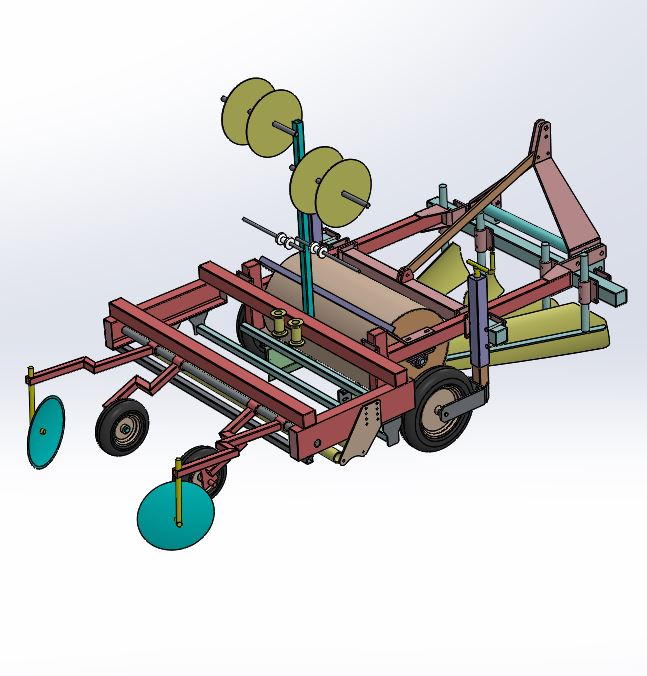

Пленко-укладчик

Пленкоукладчик предназначен для мульчирования почвы пленкой или укрывным материалом. Машина для укладки пленки комплектуется передним прикатывающим валом, под высадку рассады.

Состав: 3D Сборка с деталировкой

Софт: SolidWorks 19

Файлы:
001 ДМ 00 00 004.SLDPRT
001 ДМ 10 00/
001 ДМ 10 00/001 ДМ 10 01.SLDPRT
001 ДМ 00 00 002.SLDPRT
001 ДМ 00 00 006.SLDPRT
001 ДМ 00 00 000.SLDASM
001 ДМ 02 00 000/
001 ДМ 02 00 000/001 ДМ 02 00 003.SLDPRT
001 ДМ 02 00 000/001 ДМ 02 00 001.SLDPRT
001 ДМ 02 00 000/001 ДМ 02 00 000.SLDASM
001 ДМ 02 00 000/001 ДМ 02 00 002.SLDPRT
001 ДМ 02 00 000/001 ДМ 02 00 004.SLDPRT
001 ДМ 00 00 001.SLDPRT
001 ДМ 08 00 000/
001 ДМ 08 00 000/001 ДМ 08 00 001.SLDPRT
001 ДМ 08 00 000/Зеркально отразить001 ДМ 08 00 000.SLDASM
001 ДМ 08 00 000/001 ДМ 08 00 000.SLDASM
001 ДМ 08 00 000/Зеркально отразить001 ДМ 08 00 002.SLDPRT
001 ДМ 08 00 000/001 ДМ 08 00 003.SLDPRT
001 ДМ 08 00 000/001 ДМ 08 00 002.SLDPRT
001 ДМ 08 00 000/Зеркально отразить001 ДМ 08 00 001.SLDPRT
001 ДМ 09 00/
001 ДМ 09 00/001 ДМ 09 02.SLDPRT
001 ДМ 09 00/001 ДМ 09 00.SLDASM
001 ДМ 09 00/001 ДМ 09 01.SLDPRT
001 ДМ 00 00 003.SLDPRT
001 ДМ 00 00 008.SLDPRT
001 ДМ 01 00 000/
001 ДМ 01 00 000/000 ДМ 01 01 000/
001 ДМ 01 00 000/000 ДМ 01 01 000/001 ДМ 01 01 002.SLDPRT
001 ДМ 01 00 000/000 ДМ 01 01 000/001 ДМ 01 01 000-01.sldasm
001 ДМ 01 00 000/000 ДМ 01 01 000/001 ДМ 01 01 000.SLDASM
001 ДМ 01 00 000/000 ДМ 01 01 000/001 ДМ 01 01 003.SLDPRT
001 ДМ 01 00 000/000 ДМ 01 01 000/001 ДМ 01 01 005.SLDPRT
001 ДМ 01 00 000/000 ДМ 01 01 000/001 ДМ 01 01 006.SLDPRT
001 ДМ 01 00 000/000 ДМ 01 01 000/001 ДМ 01 01 007.SLDPRT
001 ДМ 01 00 000/000 ДМ 01 01 000/001 ДМ 01 01 004.SLDPRT
001 ДМ 01 00 000/000 ДМ 01 01 000/Зеркально отразить001 ДМ 01 01 007.SLDPRT
001 ДМ 01 00 000/000 ДМ 01 01 000/001 ДМ 01 01 001.SLDPRT
001 ДМ 01 00 000/001 ДМ 01 00 002.SLDPRT
001 ДМ 01 00 000/001 ДМ 01 00 001.SLDPRT
001 ДМ 01 00 000/Зеркально отразить001 ДМ 01 00 001.SLDPRT
001 ДМ 01 00 000/001 ДМ 01 00 007.SLDPRT
001 ДМ 01 00 000/000 ДМ 01 02 000/
001 ДМ 01 00 000/000 ДМ 01 02 000/000 ДМ 01 02 001.SLDPRT
001 ДМ 01 00 000/000 ДМ 01 02 000/000 ДМ 01 02 002.SLDPRT
001 ДМ 01 00 000/000 ДМ 01 02 000/001 ДМ 01 02 000.SLDASM
001 ДМ 01 00 000/001 ДМ 01 00 008.SLDPRT
001 ДМ 01 00 000/001 ДМ 01 00 000.SLDASM
001 ДМ 07 00 000/
001 ДМ 07 00 000/Зеркально отразить001 ДМ 07 00 001.SLDPRT
001 ДМ 07 00 000/Зеркально отразить001 ДМ 07 00 000.SLDASM
001 ДМ 07 00 000/001 ДМ 07 00 001.SLDPRT
001 ДМ 07 00 000/001 ДМ 07 00 000.SLDASM
001 ДМ 00 00 000.SLDDRW
001 ДМ 00 00 005.SLDPRT
001 ДМ 03 00 000/
001 ДМ 03 00 000/001 ДМ 03 00 301.SLDPRT
001 ДМ 03 00 000/Зеркально отразить001 ДМ 03 00 000.SLDASM
001 ДМ 03 00 000/001 ДМ 03 00 001-01.sldprt
001 ДМ 03 00 000/001 ДМ 03 00 305.SLDPRT
001 ДМ 03 00 000/001 ДМ 03 00 304.SLDPRT
001 ДМ 03 00 000/001 ДМ 03 00 102.SLDPRT
001 ДМ 03 00 000/001 ДМ 03 00 002.SLDPRT
001 ДМ 03 00 000/001 ДМ 03 00 101.SLDPRT
001 ДМ 03 00 000/001 ДМ 03 00 302.SLDPRT
001 ДМ 03 00 000/001 ДМ 03 00 000-01.sldasm
001 ДМ 03 00 000/001 ДМ 03 00 202.SLDPRT
001 ДМ 03 00 000/001 ДМ 03 00 303.SLDPRT
001 ДМ 03 00 000/001 ДМ 03 00 100.SLDASM
001 ДМ 03 00 000/001 ДМ 03 00 300.SLDASM
001 ДМ 03 00 000/Зеркально отразить001 ДМ 03 00 0011.SLDPRT
001 ДМ 03 00 000/Зеркально отразить001 ДМ 03 00 0001.SLDASM
001 ДМ 03 00 000/Зеркально отразить001 ДМ 03 00 001.SLDPRT
001 ДМ 03 00 000/001 ДМ 03 00 200.SLDASM
001 ДМ 03 00 000/001 ДМ 03 00 000.SLDASM
001 ДМ 03 00 000/001 ДМ 03 00 003.SLDPRT
001 ДМ 03 00 000/Колесо 450х110.SLDPRT
001 ДМ 03 00 000/001 ДМ 03 00 201.SLDPRT
001 ДМ 03 00 000/001 ДМ 03 00 001.SLDPRT
001 ДМ 04 00 000/
001 ДМ 04 00 000/001 ДМ 04 00 002.SLDPRT
001 ДМ 04 00 000/001 ДМ 04 00 000.SLDASM
001 ДМ 04 00 000/001 ДМ 04 00 003.SLDPRT
001 ДМ 04 00 000/001 ДМ 04 00 001.SLDPRT
001 ДМ 06 00 000/
001 ДМ 06 00 000/001 ДМ 06 00 002.SLDPRT
001 ДМ 06 00 000/001 ДМ 06 00 003.SLDPRT
001 ДМ 06 00 000/Зеркально отразить001 ДМ 06 00 000.SLDASM
001 ДМ 06 00 000/Зеркально отразить001 ДМ 06 00 001.SLDPRT
001 ДМ 06 00 000/001 ДМ 06 00 001.SLDPRT
001 ДМ 06 00 000/Зеркально отразить001 ДМ 06 00 002.SLDPRT
001 ДМ 06 00 000/Зеркально отразить001 ДМ 06 00 003.SLDPRT
001 ДМ 06 00 000/001 ДМ 06 00 000.SLDASM
001 ДМ 06 00 000/001 ДМ 06 01 000/
001 ДМ 06 00 000/001 ДМ 06 01 000/Зеркально отразить001 ДМ 06 01 0001.SLDASM
001 ДМ 06 00 000/001 ДМ 06 01 000/Зеркально отразить001 ДМ 06 01 000.SLDASM
001 ДМ 06 00 000/001 ДМ 06 01 000/001 ДМ 06 01 001.SLDPRT
001 ДМ 06 00 000/001 ДМ 06 01 000/001 ДМ 06 01 000.SLDASM
001 ДМ 06 00 000/001 ДМ 06 01 000/Зеркально отразить001 ДМ 06 01 001.SLDPRT
001 ДМ 00 00 007.SLDPRT
Зеркально отразить001 ДМ 00 00 005.SLDPRT
001 ДМ 11 00 000.SLDASM
Зеркально отразить001 ДМ 11 00 000.SLDASM
Зеркально отразить001 ДМ 00 00 006.SLDPRT
доп. модели/
доп. модели/snr_ucp206_0.sldprt
001 ДМ 12 00/
001 ДМ 12 00/Зеркально отразитьКолесо 300х100.SLDPRT
001 ДМ 12 00/Колесо 300х100.SLDPRT
001 ДМ 12 00/Зеркально отразить001 ДМ 12 01.SLDPRT
001 ДМ 12 00/001 ДМ 12 01.SLDPRT
001 ДМ 12 00/Зеркально отразить001 ДМ 12 00.SLDASM
001 ДМ 12 00/001 ДМ 12 00.SLDASM
001 ДМ 11 00/
001 ДМ 11 00/001 ДМ 11 04.SLDPRT
001 ДМ 11 00/001 ДМ 11 03.SLDPRT
001 ДМ 11 00/001 ДМ 11 01.SLDPRT
001 ДМ 11 00/001 ДМ 11 02.SLDPRT
001 ДМ 11 00/001 ДМ 11 05.SLDPRT
001 ДМ 11 00/001 ДМ 11 00.SLDASM
001 ДМ 05 00 000/
001 ДМ 05 00 000/001 ДМ 05 00 0011.SLDPRT
001 ДМ 05 00 000/001 ДМ 05 00 0031.SLDPRT
001 ДМ 05 00 000/001 ДМ 05 00 001.SLDPRT
001 ДМ 05 00 000/001 ДМ 05 00 000-01.SLDASM
001 ДМ 05 00 000/001 ДМ 05 00 000.SLDASM
001 ДМ 05 00 000/001 ДМ 05 00 0021.SLDPRT
001 ДМ 05 00 000/001 ДМ 05 00 002.SLDPRT
001 ДМ 05 00 000/001 ДМ 05 00 003.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Станок для нанесения пленки
Рейтинг: 1000
Софт: AutoCAD 2007
Состав: 3d модель, Сборочный чертеж, В
0
0
97
647
Станок для нанесения пленки
Ножницы для упаковочной пленки
Рейтинг: 150
Софт: Autodesk Inventor 2019
Состав: 3D Сборка
0
0
0
40
Ножницы для упаковочной пленки
Автомат для изготовления упаковки с полиэтиленовой пленки
Рейтинг: 80
Софт: КОМПАС-3D 13. 14
Состав: Устройство протягивания пленки
0
3
289
2406
Автомат для изготовления упаковки с полиэтиленовой пленки
Ножницы для упаковочной пленки с приводом от пневмоцилиндра
Рейтинг: 150
Софт: Autodesk Inventor 2019
Состав: Сборочный чертеж с деталями
0
0
3
57
Ножницы для упаковочной пленки с приводом от пневмоцилиндра
Автор: Demon
Дата: 2020-10-07
Просмотры: 1770
Язык: Русский Язык документа
Программа для просмотра
eDrawings
11 комментариев
Вверх Вниз
    1
    mppnik
    2020-10-07 в 11:37 ⋅

    а под какую ширину пленки?

    2
    Demon
    2020-10-07 в 11:44 ⋅

    Максимально 1500мм

    3
    Frigorex
    2021-04-23 в 08:35 ⋅

    Дмитрий, я скачал файлы, там 3 д модель. А сборочные чертежи вы можете предоставить?

    4
    Demon
    2021-04-23 в 08:48 ⋅

    До чертежей дело не дошло...
    Все можно по модели вытащить

    5
    Frigorex
    2023-01-10 в 13:19 ⋅

    Сделали плёнкоукладчик по данным чертежам, жаль нельзя фото прикрепить. По конструкции внесли немого изменений: прикаточный барабан сделали двойным конусом - чтоб бугор получался как гора - это нужно чтобы вода не застаивалась в середине и засыпалки сделали немного по другому. Тяжёлый очень получился - около 350 кг, ТМЗ-320 своей гидравликой поднимает его без напряга, но при езде на маленьком уклоне уже встаёт на дыбы, особенно когда заряжена плёнка и капля на 2км бухтах.

    6
    Frigorex
    2023-01-11 в 10:10 ⋅

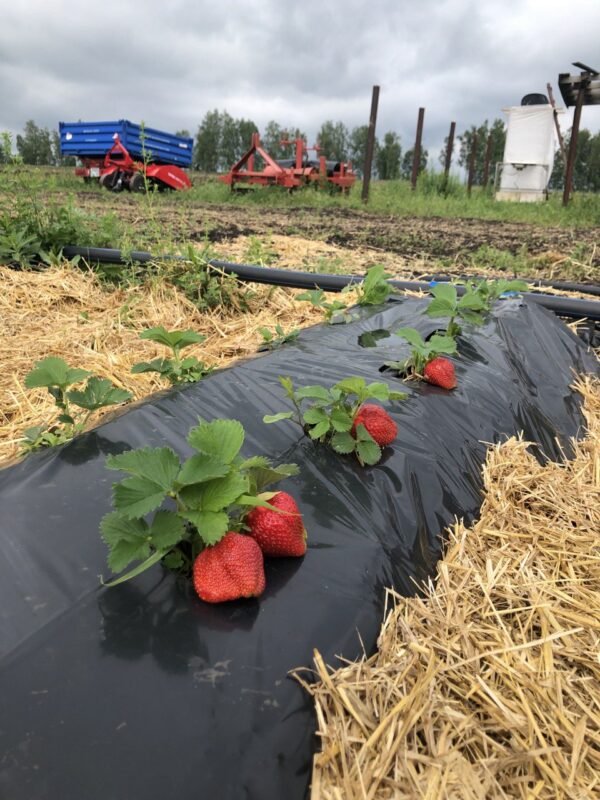

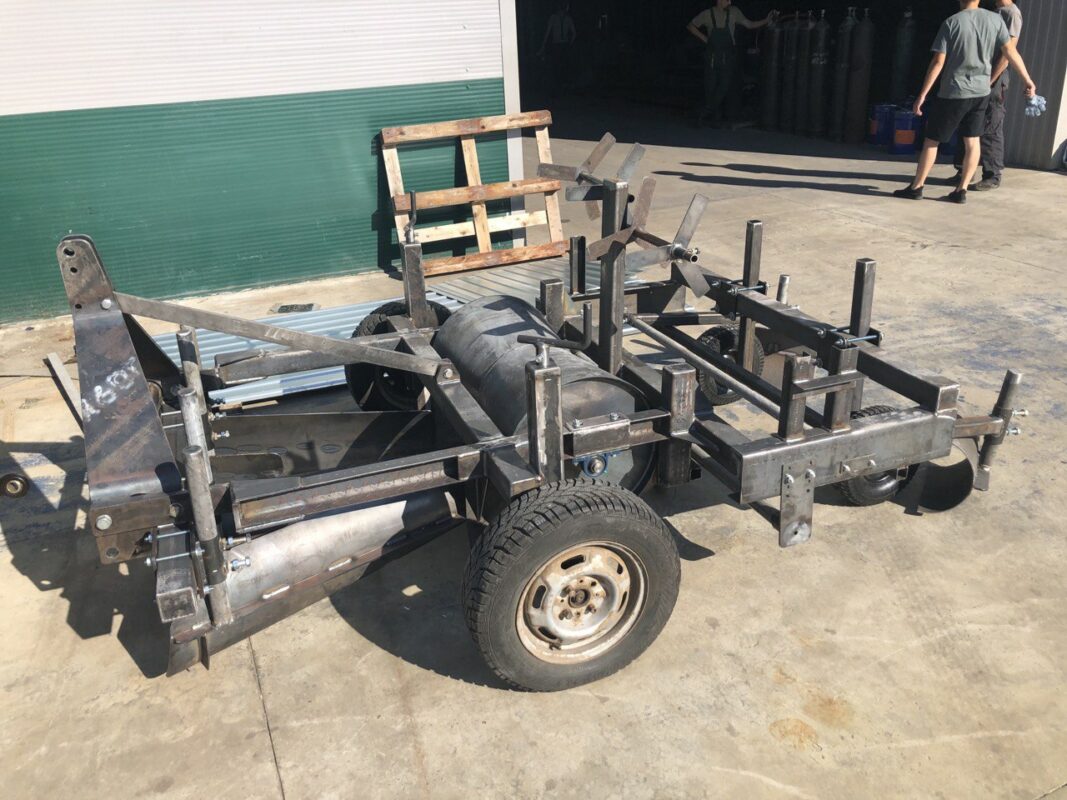

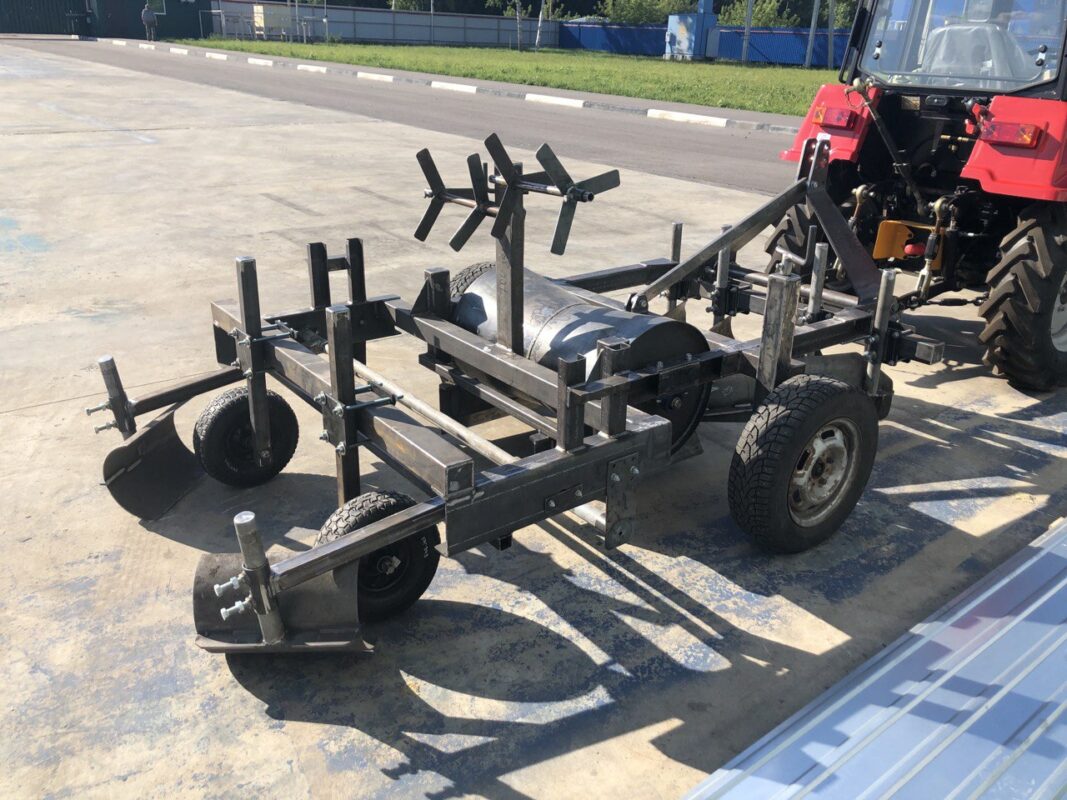

    Фото готового изделия и результат его работы.
    Изменения: Опорные колёса переделаны под ступицы ВАЗ-2108, затем колёса убраны вовсе, конусный барабан, передние узкие лемехи применены как загребалки. Прижимные колёса, которые держат плёнку заменены на неподвижные по вертикале - но это не правильно у нас сделано, в следующем сезоне будем переделывать на плавающие и подпружиненные, возможно возьму перья вилки от мотоцикла (Урал, ИЖ) и сделаю на них

      7
      Demon
      2023-01-11 в 10:58 ⋅

      Спасибо за то что кто то еще что то делает в железе!!!
      Прям радует что столько времени не зря проведено по эскизированию этой установки.
      Это полная копия итальянской AL-S14 Plus
      Максимально детализирована - она вроде оптимально сконструирована!
      Отлично получилось - конечно многое переработано...
      Удачи Вам

        8
        Frigorex
        2023-01-11 в 11:49 ⋅

        Конструкция на 100% рабочая, вносимые изменения были связаны с упрощением изготовления и потом когда изделие уже находится в работе оно дорабатывалось с учётом особенностей участка и имеющегося трактора, но это уже тема для отдельного разговора. Я с помощью этого аппарата ещё сажал картофель в гребни - Голландская технология называется, урожайность была очень высокая!

          9
          Demon
          2023-01-11 в 12:01 ⋅

          Круто!!!
          Нужно массово запускать...

      10
      Дмитрий
      2023-01-11 в 16:54 ⋅

      Хорошо получилось!

    11
    user-5453972
    2023-08-07 в 22:05 ⋅

    Может у кого-то есть чертежи с размерами из этих 3д моделей. Заранее благодарен
