Силос зерновой с конусным дном

Силос зерновой с конусным дном

1

3

143

1

0

200

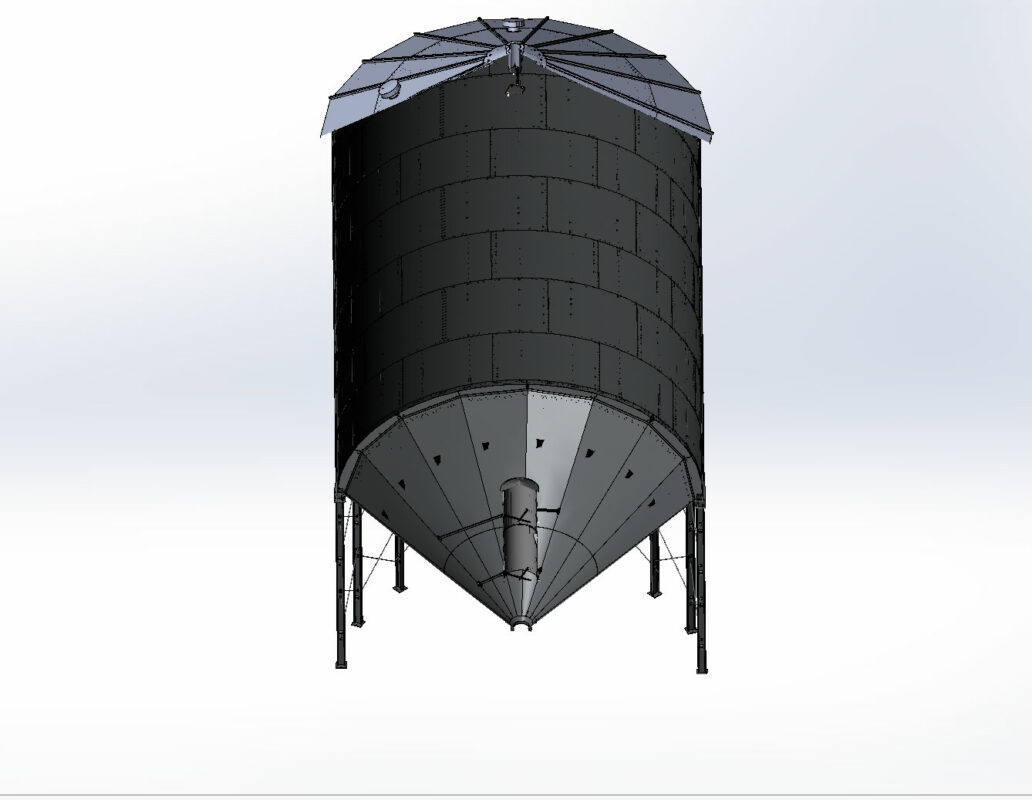

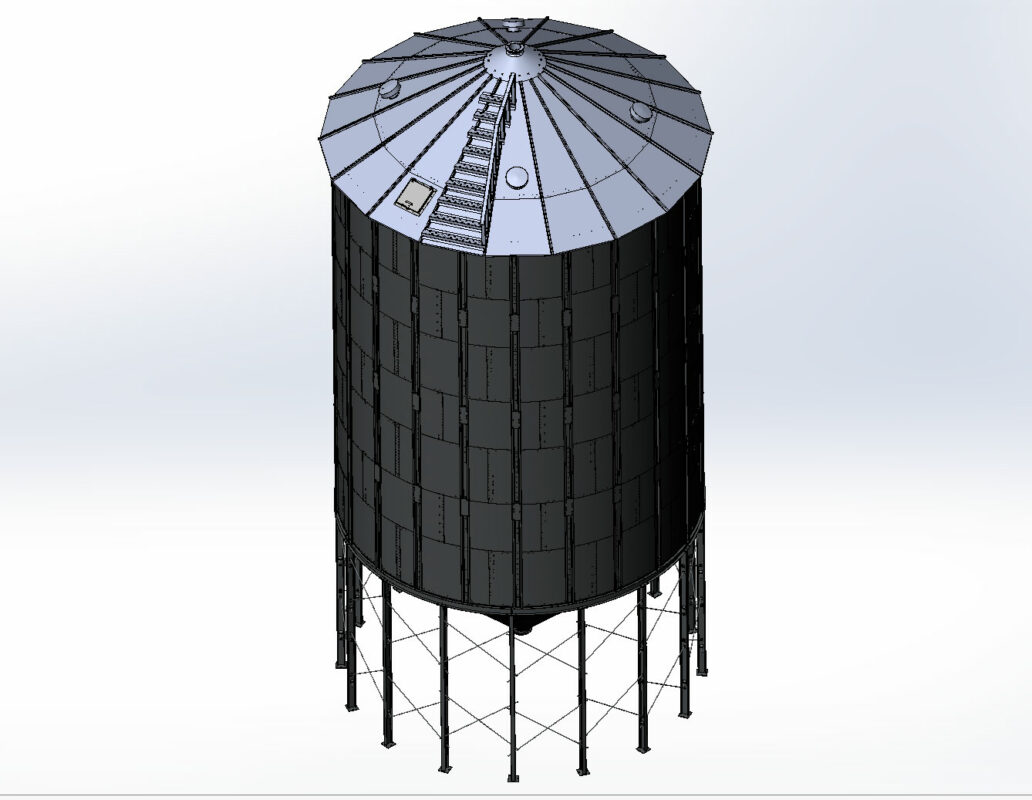

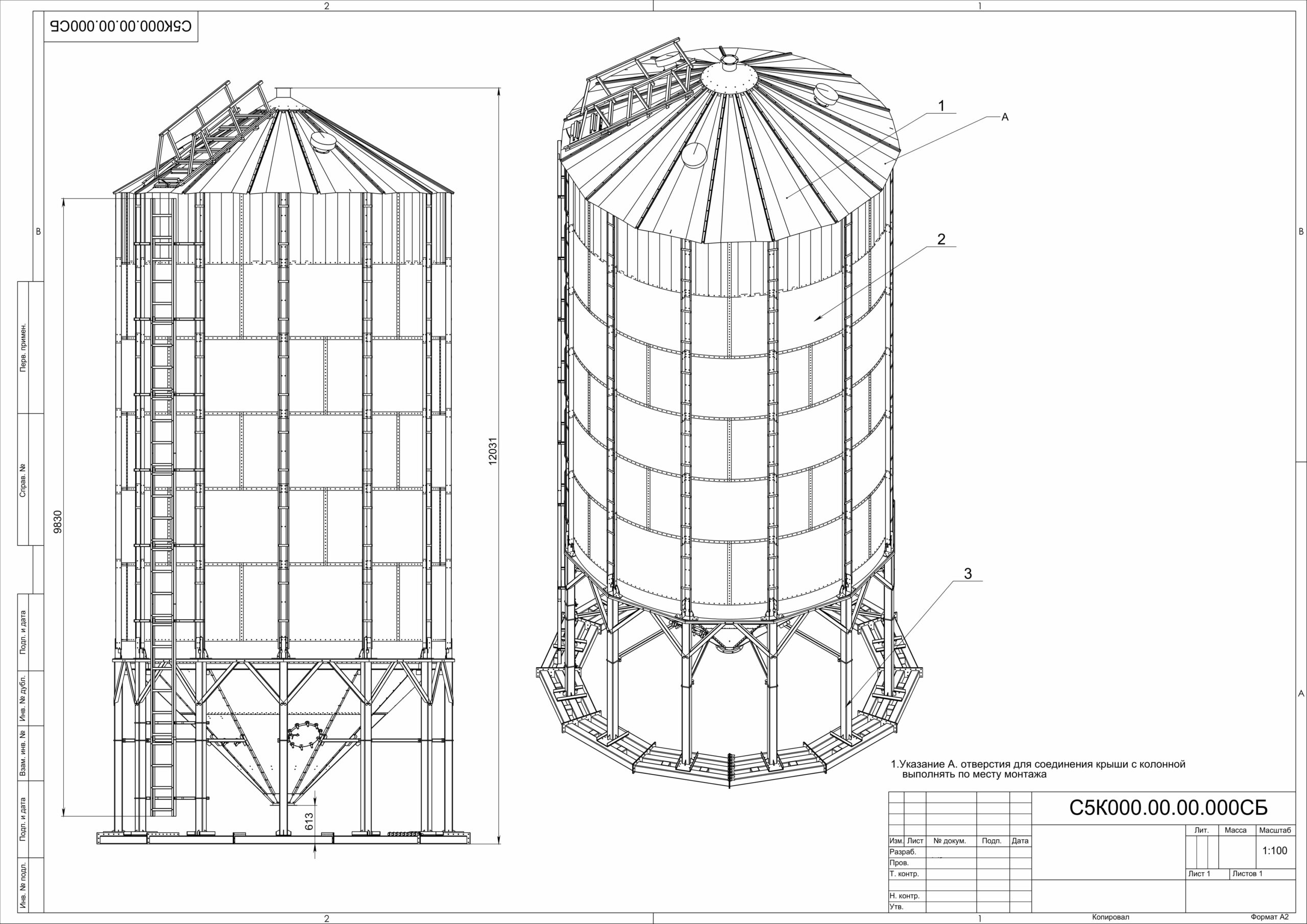

3D модель Силос зерновой с конусным дном

3D модель Силос зерновой с конусным дном

3D модель Силос зерновой с конусным дном

Техническое описание
- Стены силоса выполнены из отдельных гладких оцинкованных листов (покрытие цинка 275г/ м2, марка S350GD)
- Угол наклона крыши 45 градусов
- аналог Элеватор Э-200К (примерно 200т)
- d 6750

Комплектация силоса:
1. система аэрации
2. лестница внутренняя
3. лестница внешняя
4. лестница на крыше
5. люк на крыше

3D Модели зерно Силос Элеватор
