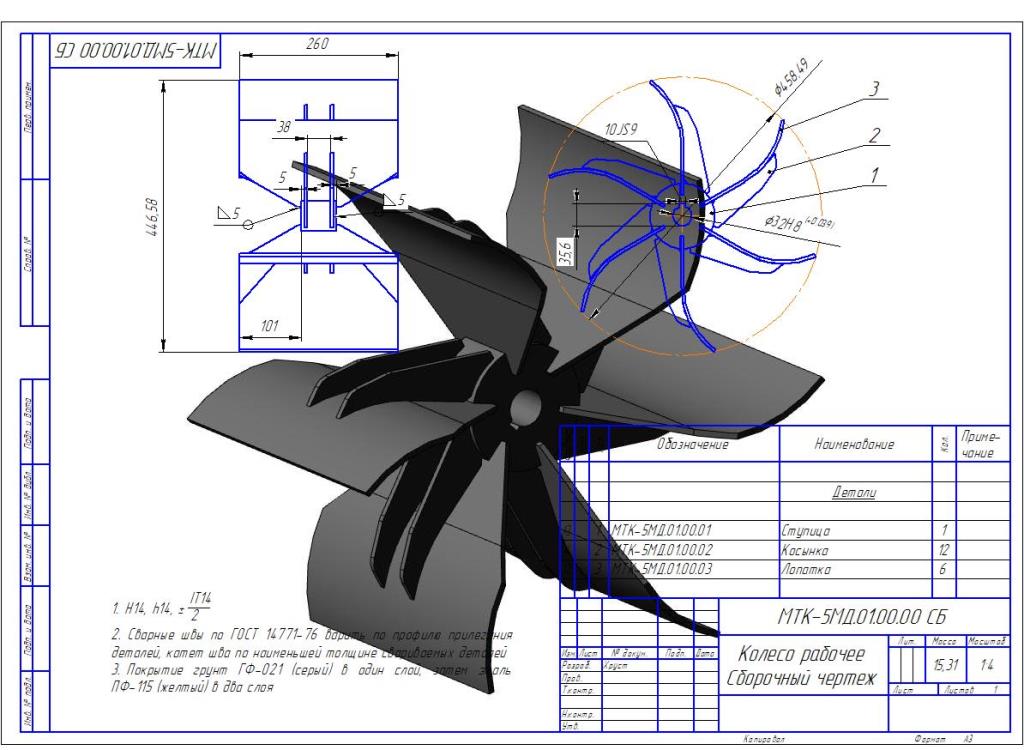

Данное изделие (колесо лопаточного типа) спроектировано для ремонтной замены изношенного рабочего колеса в механизме транспортировки костры (МТК - типа центробежного насосного вентилятора). Количество лопаток 6 шт. Ширина лопаток 260 мм. Наружный диаметр 458,5 мм. Диаметр вала двигателя 32 мм. Шпонка В=10 мм.
- Главная -
- Чертежи -
- Сельское хозяйство -
- Технология производства и переработки сельскохозяйственной продукции -
- Колесо рабочее (лопаточное) механизма транспортировки костры.
Колесо рабочее (лопаточное) механизма транспортировки костры.
0
3
331
2
0
30
Сообщить о проблеме
Автор
Alex
Khrust
Дата
16.09.2018
Язык
Русский
Состав
3D Сборки, 3D Детали, чертежи.
Софт
КОМПАС-3D V16.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
МТК-5МД.01.00.00 Колесо рабочее
-
МТК-5МД.01.00.00 Колесо рабочее.cdw
-
МТК-5МД.01.00.02 Косынка.cdw
-
МТК-5МД.01.00.03 Лопатка.m3d
-
МТК-5МД.01.00.01 Ступица.m3d
-
МТК-5МД.01.00.03 Лопатка.cdw
-
МТК-5МД.01.00.01 Ступица.cdw
-
МТК-5МД.01.00.02 Косынка.m3d
-
МТК-5МД.01.00.00 Колесо рабочее.a3d
-
