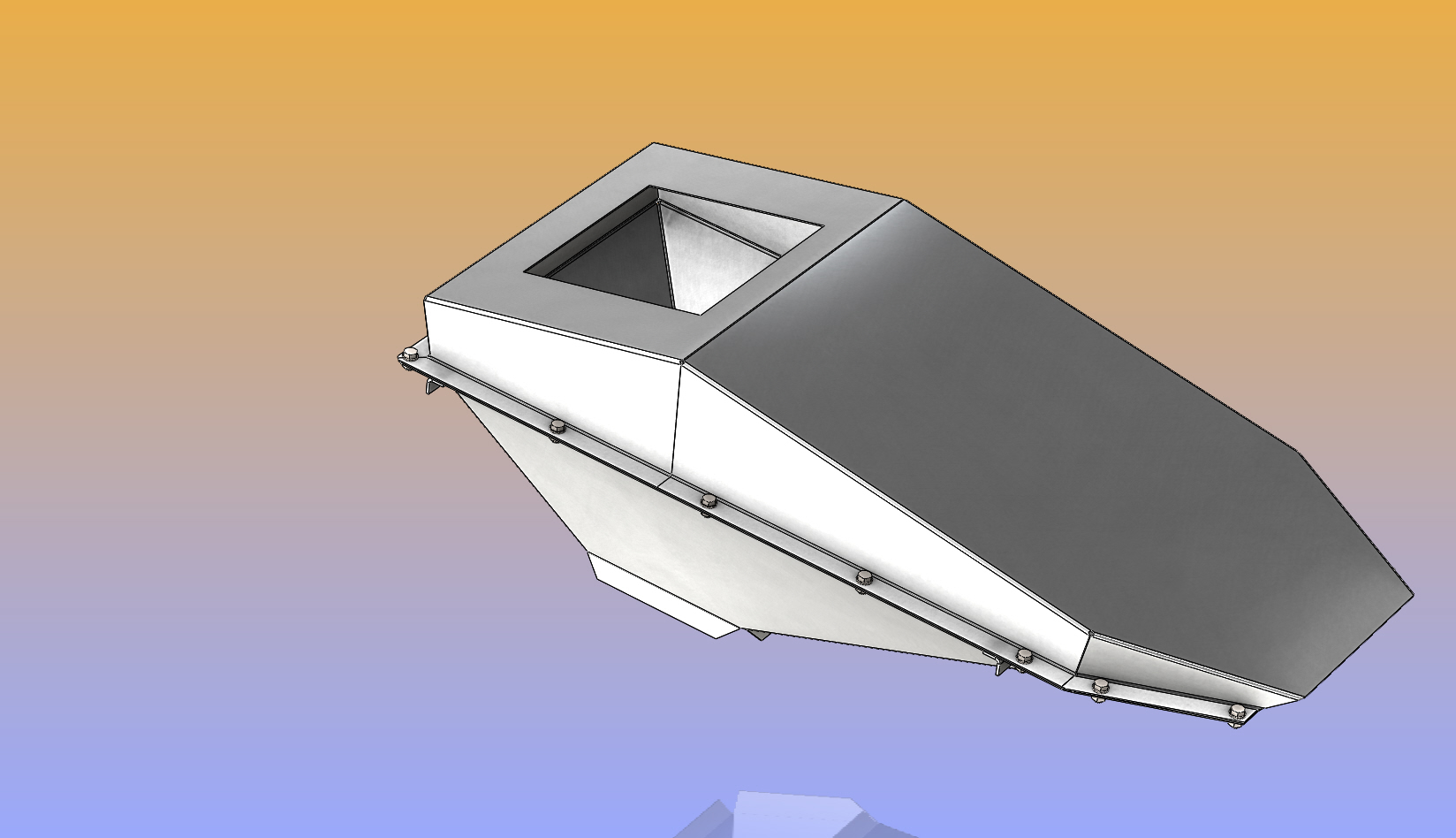

Корпус вибросита ВА 00.00.00

Корпус вибросита ВА 00.00.00
Габариты:
Длина 980 мм
Ширина 450 мм
Высота 394 мм
Толщина металла основных деталей 1,5 мм
Проект выполнялся по эскизам заказчика на замену вышедшего из строя аналога в каком то агрегате. Перед изготовлением в металле корректировался заказчиком неоднократно. Представлена окончательная версия изделия. Судьба готового изделия неизвестна, видимо результат заказчика устроил.
Для меня этот проект явился небольшим тренингом по листовому материалу, так как основная деятельность с листовым материалом была связана слабо.

3D Модели Вибросито Корпус

Автор

Владимир Царегородцев

Дата

07.09.2023

Язык

Русский

Состав

3D сборка, детали

Софт

SolidWorks 2017 Как открыть?

Содержимое архива

bolts
- Hex Bolt 7798_gost.sldprt
hexagon nuts accuracy class b
- Hex Nut 5915_gost.sldprt
plain washer
- Washer 11371n_gost.sldprt
ВА 00.01.00 Бункер
- ВА 00.02.00 СБ Бункер.SLDASM
- ВА 00.02.01 Обечайка левая.SLDPRT
- ВА 00.02.02 Обечайка правая.SLDPRT
- ВА 00.02.03 Вставка.SLDPRT
- ВА 00.02.04 Лоток.SLDPRT
- ВА 00.02.05 Вставка.SLDPRT
- ВА 00.02.06 Опора.SLDPRT
- ВА 00.02.07 Опора.SLDPRT
ВА 00.00.00 СБ Корпус вибросита.SLDASM
ВА 00.00.01 Крышка.SLDPRT
