Линия производства сосисок из мяса птицы с расчётом пресса Бихайв

Белорусский Государственный Аграрный Технический Университет
Кафедра «Технологии и техническое обеспечение процессов переработки»
Курсовой проект по дисциплине «Оборудование переработки продукции животноводства
На тему: «Линия производства сосисок из мяса птицы с расчётом пресса Бихайв»
Минск 2013

Исходные данные: D=111 мм, p=0,132 МПа, tgφ=f=1, H=88,8мм

В результате выполнения проекта произведен обзор конструкций обвалочных прессов, а также принцип их действия и конструкция.
По заданным исходным данным произведен расчет:
технологический, энергетический ,кинематический, конструктивный.
Отдельный раздел посвящен требованиям безопасности при эксплуатации оборудования, монтажу и техническому обслуживанию.

ВВЕДЕНИЕ……...……………………………………………………..….........4
1 Технологический процесс производства продукции
1.1 Характеристика пищевого продукта………………………….....................5
1.2 Технологический процесс производства сосисок........................................6
1.3 Хранение и транспортирование ..................................................................10

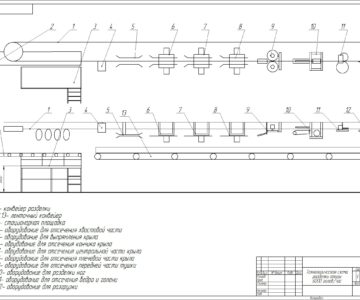

1.4 Аппаратурно-технологическая схема производства сосисок...................11
2 Аналитический обзор и описание конструкции
2.1 Общая характеристика.................................................................................12
2.2 Патентный обзор и описание конструкций................................................12
2.3 Описание конструкции и техническая характеристика............................19
3 Расчётная часть
3.1 Технологический расчёт.............................................................................20
3.2 Энергетический расчёт ..............................................................................20
3.3 Кинематический расчёт .............................................................................21
3.4 Конструктивный расчёт..............................................................................22
4 Монтаж, наладка и техническое обслуживание..........................................27
Заключение
Список использованных источников

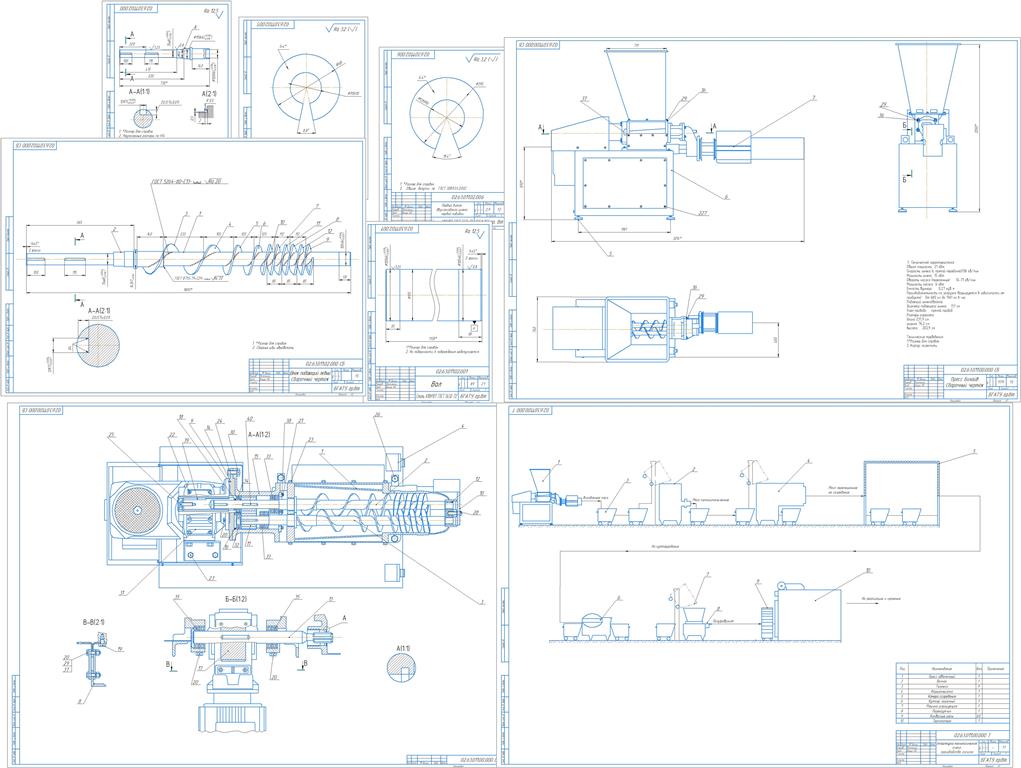

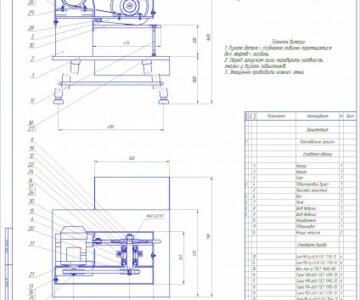

Состав: Три проекции пресса, Аппаратная схема, Кинематическая схема пресса Бихайв, пояснительная записка, Расчет пресс, шнековый вал, спецификация, спецификация шнека а, разрез Бихайв, шнек подающий, спецификация, спецификация шнека, список использованных источников, вал цапфы, виток шнека, виток шнека двухзаходный Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Сельское хозяйство / Технология производства и переработки сельскохозяйственной продукции / Линия производства сосисок из мяса птицы с расчётом пресса Бихайв

Vitok_shneka_2-ukh_zakhodnoy (1).cdw
3_proektsii_pressa (1).cdw
Apparaturnaya_skhema (1).cdw
Kinematicheskaya_skhema_pressa_Bikhayv.cdw
Poyasnitelnaya_zapiska_33__33__33__33__33__33__33__33.doc
Raschyoty_pressa.doc
Razrez_Bikhayv_12.cdw
Shnek_podayuschiy.cdw
Shnekovy_val.cdw
Spetsifikatsia (2).spw
Spetsifikatsia_Shnek (1).spw
Spisok_ispolzovannykh_istochnikov.doc
Val_tsapfa (1).cdw
Vitok_shneka (2).cdw
