Переключатель потоков сыпучих материалов

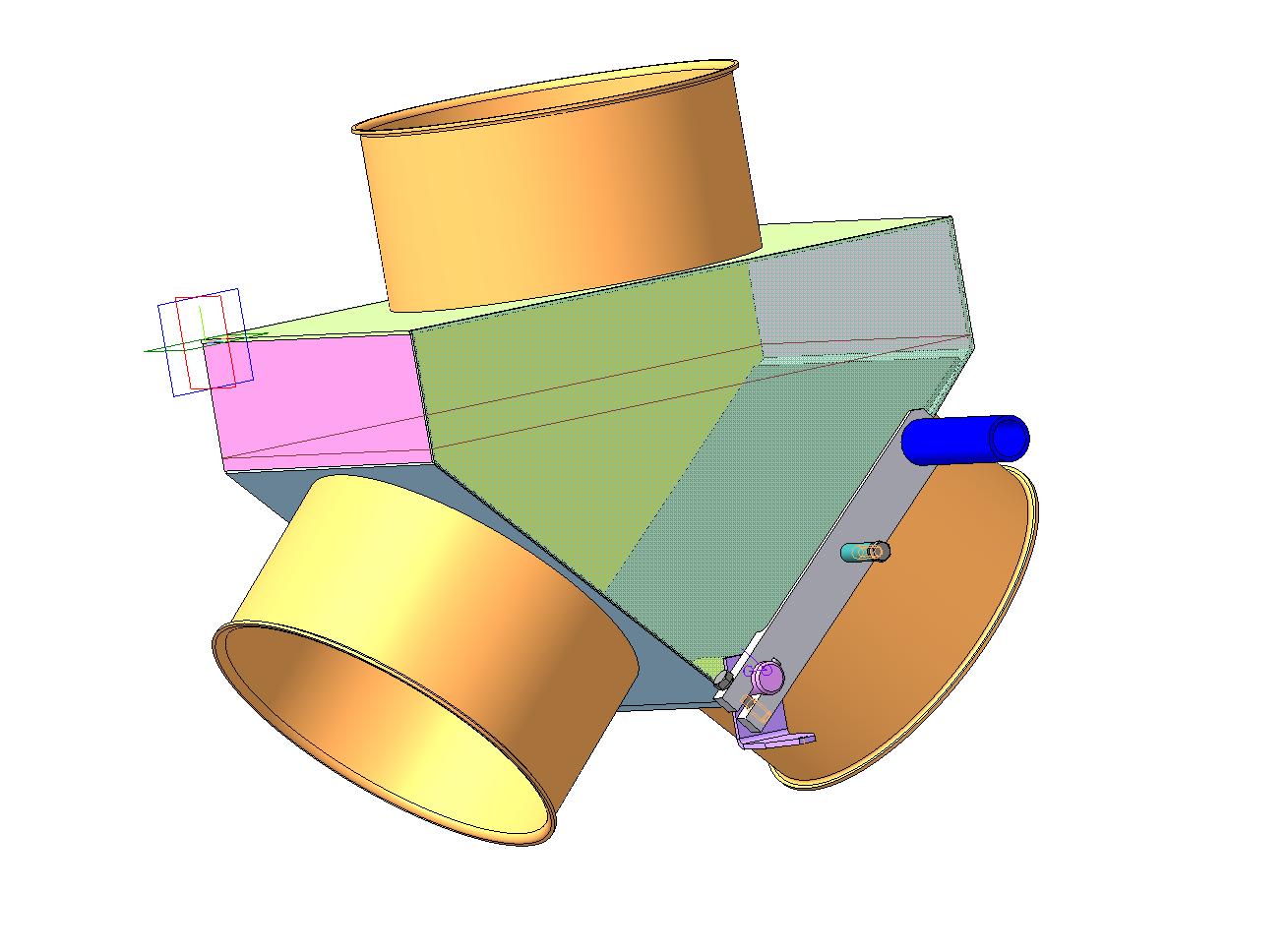

Переключатель потоков сыпучих материалов. Другие названия: перекидной клапан, двухпоточный переключатель, делитель потоков. Служит для изменения направления движения по трубам сыпучих материалов в вертикальной плоскости или на углах близких к 90 градусам от горизонтали. Материал для перемещения: песок, зерно и прочие сыпучие материалы. На 3D модели не изображена пружина от ручки до нижнего кронштейна.

Состав: 3D Сборка

Софт: КОМПАС-3D 10

Файлы:
3D Распределитель/
3D Распределитель/309.002 Кронштейн.m3d
3D Распределитель/309.000 СБ Распределитель.a3d
3D Распределитель/Круг.m3d
3D Распределитель/309.300 СБ Ручка.a3d
3D Распределитель/309.103 Крышка.m3d
3D Распределитель/309.104 Труба.m3d
3D Распределитель/Лист 70х230.m3d
3D Распределитель/309.001 Стенка.m3d
3D Распределитель/309.201 Ось.m3d
3D Распределитель/309.100 СБ Короб.a3d
3D Распределитель/Втулка.m3d
3D Распределитель/309.200 СБ Заслонка.a3d
3D Распределитель/309.301 Ручка.m3d
3D Распределитель/309.101 Стенка.m3d
3D Распределитель/309.102 Лист.m3d
3D Распределитель/Труба.m3d
3D Распределитель/309.202 Лист.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

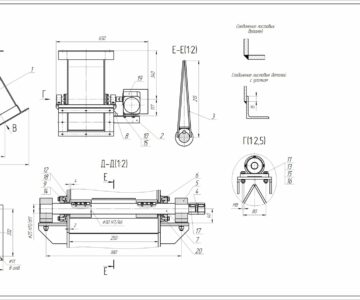

Делитель потока для сыпучих грузов
Рейтинг: 100
Софт: КОМПАС-3D 12
Состав: Сборочный чертеж
0
1
1
296
Делитель потока для сыпучих грузов
Круговой переключатель потоков
Рейтинг: 50
Софт: SolidWorks 16
Состав: 3D Сборка
3
3
0
114
Круговой переключатель потоков
Дроссельный переключатель сыпучих материалов
Рейтинг: 80
Софт: КОМПАС-3D 10 SP2
Состав: Сборочный чертеж(СБ) со специф
0
1
225
1164
Дроссельный переключатель сыпучих материалов

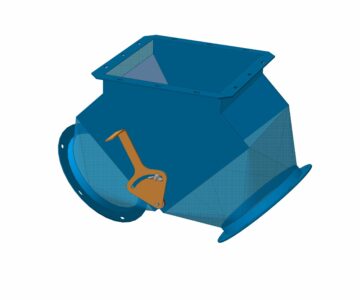

Делитель потока 370х370-2д300
