КОМПАС 3D 18

Пресс шнековый - форпресс

Работает в производстве соевого масла и соевого жмыха. Соевый жмых добавляется в корм животным для увеличения (в пределах норм) жирности молока. Модель сделана в помощь ремонтному персоналу для уменьшения времени на ремонт и замену технологической оснастки.
Производительность по паспорту 800-1200 кг жмыха в час. По факту при "свежей" оснастки 1100 кг в час. Остаточная масляничность жмыха не более 8% (по ГОСТ). Частота вращения шнека по номиналу 23 об/мин.
Тех. процесс: подготовленный жмых после первичной обработки (после экструдера E-1000 Bronto) попадает в дозатор (в модели не представлен т.к. там простейший механизм: мотор-редуктор, цепная передача, вертикальный шнек ~300-400 мм). Из дозатора продукт переходит в камеры пресса, где с помощью уменьшения зазора между шнеком и зеерными камерами на выходе получается масло и соевый жмых с пониженным содержанием жира. Содержание жира в продукте регулируется с помощью конуса и конусной втулке на конце вала.
Есть много материала накопленного по этой теме: фото металла, износ оснастки, тех.паспорт пресса и т.п.

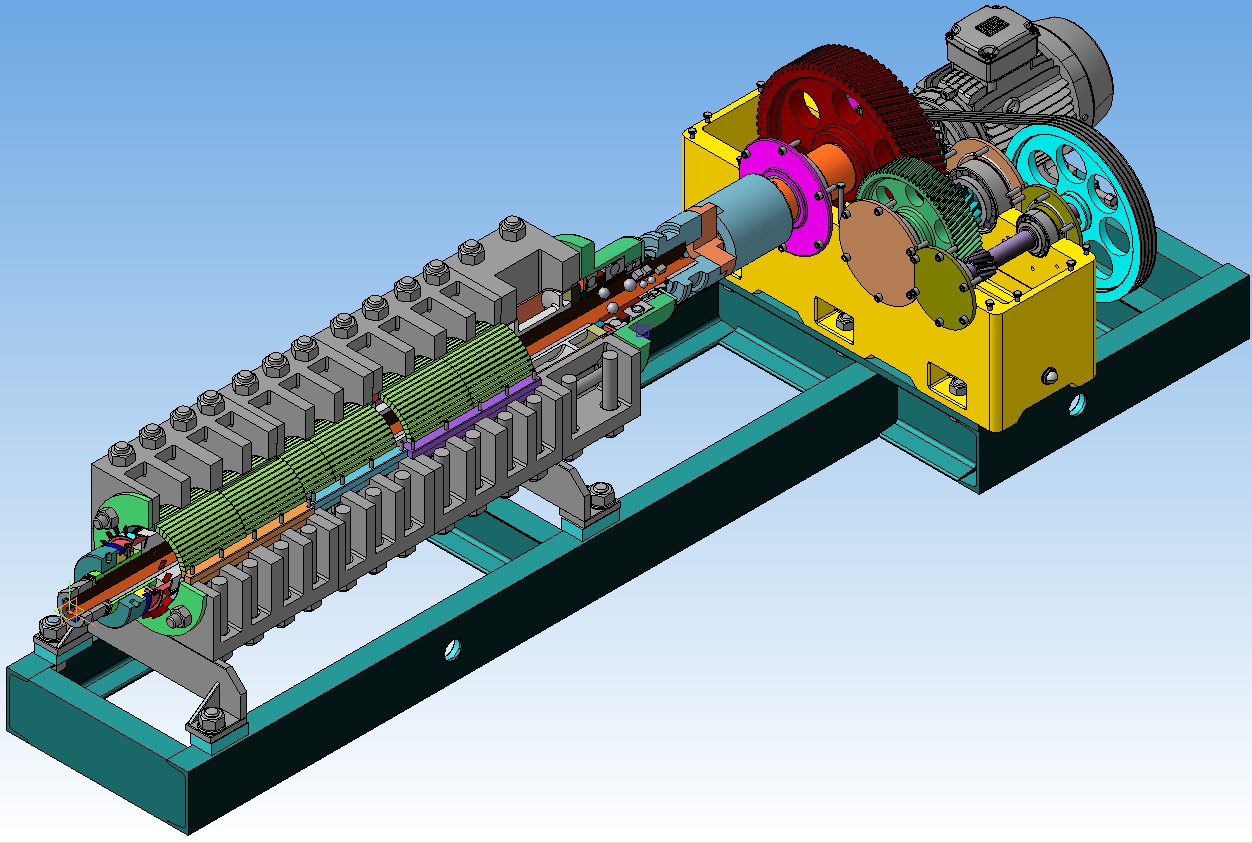

Состав: 3D Сборки: Пресс, Рама, Редуктор 1Ц2У315-31,5. Модель одной деталью - Электродвигатель АИР160S4У3 1460 обмин 15 кВт. Информационные изображения. Язык документа

Софт: КОМПАС-3D 13

Просмотр файлов
Форпресс ФПМ-10\инфо\Изображения\10122356_w800_h640_mp30_obr..jpg
Форпресс ФПМ-10\инфо\Изображения\3816891_w800_h640_prod1.jpg
Форпресс ФПМ-10\инфо\Изображения\3817025_w800_h640_prod10.jpg
Форпресс ФПМ-10\инфо\Изображения\FPM800x600.png
Форпресс ФПМ-10\инфо\Изображения\Быстроизнашиваемые\Cone КОНУС.png
Форпресс ФПМ-10\инфо\Изображения\Быстроизнашиваемые\Feeder_nozzle ФИДЕРНАЯ НАСАДКА.png
Форпресс ФПМ-10\инфо\Изображения\Быстроизнашиваемые\Knife НОЖ.png
Форпресс ФПМ-10\инфо\Изображения\Быстроизнашиваемые\Loading_nozzle НАСАДКА ЗАГРУЗКИ.png
Форпресс ФПМ-10\инфо\Изображения\Быстроизнашиваемые\Ring КОЛЬЦО.png
Форпресс ФПМ-10\инфо\Изображения\Быстроизнашиваемые\Sleeve_under_cone КОНУСНАЯ ВТУЛКА.png
Форпресс ФПМ-10\инфо\Изображения\Быстроизнашиваемые\Zeer_plank ЗЕЕРНАЯ ПЛАНКА.png
Форпресс ФПМ-10\инфо\Изображения\Компас - общ.вид.jpg
Форпресс ФПМ-10\инфо\Изображения\Пресс общий вид.jpg
Форпресс ФПМ-10\инфо\МПШ.О01.07.00.000 Вал в сб(1).jpg
Форпресс ФПМ-10\инфо\МПШ.О01.07.00.000 Вал в сб(2).jpg
Форпресс ФПМ-10\инфо\Рекламный буклет с оф.сайта.pdf
Форпресс ФПМ-10\инфо\ФПМ10C.jpg
Форпресс ФПМ-10\МПШ.О01.01.00.000 СБ _ Форпресс ФПМ-10С Сборочный чертеж.cdw
Форпресс ФПМ-10\МПШ.О01.01.00.000 СБ _ Форпресс ФПМ-10С.a3d
Форпресс ФПМ-10\МПШ.О01.01.00.000 СБ _ Форпресс ФПМ-10С.stp
Форпресс ФПМ-10\МПШ.О01.01.00.001 _ Корпус приемный нижний.m3d
Форпресс ФПМ-10\МПШ.О01.01.00.002 _ Корпус приемный верхний.m3d
Форпресс ФПМ-10\МПШ.О01.01.00.003 _ Шпилька.m3d
Форпресс ФПМ-10\МПШ.О01.01.00.004 _ Шайба.m3d
Форпресс ФПМ-10\МПШ.О01.01.00.010 _ Планка прижимная 0,1.m3d
Форпресс ФПМ-10\МПШ.О01.01.00.011 _ Планка прижимная 0,2.m3d
Форпресс ФПМ-10\МПШ.О01.01.00.012 _ Планка прижимная 0,4.m3d
Форпресс ФПМ-10\МПШ.О01.01.00.013 _ Планка прижимная 0,4.m3d
Форпресс ФПМ-10\МПШ.О01.01.00.014 _ Планка прижимная 0,7.m3d
Форпресс ФПМ-10\МПШ.О01.01.00.015 _ Планка прижимная 1,0.m3d
Форпресс ФПМ-10\МПШ.О01.01.00.016 _ Полукольцо.m3d
Форпресс ФПМ-10\МПШ.О01.01.00.017 _ Полукольцо.m3d
Форпресс ФПМ-10\МПШ.О01.01.00.020 _ Ножка.m3d
Форпресс ФПМ-10\МПШ.О01.01.00.021 _ Лапа.m3d
Форпресс ФПМ-10\МПШ.О01.01.00.022 _ Косынка.m3d
Форпресс ФПМ-10\МПШ.О01.01.00.023 _ Болт натяжной.m3d
Форпресс ФПМ-10\МПШ.О01.01.02.000 СБ _ Камера зеерная 0,1-0,2\МПШ.О01.01.00.009 _ Нож.m3d
Форпресс ФПМ-10\МПШ.О01.01.02.000 СБ _ Камера зеерная 0,1-0,2\МПШ.О01.01.02.000 СБ _ Камера зеерная 0,1-0,2.a3d
Форпресс ФПМ-10\МПШ.О01.01.02.000 СБ _ Камера зеерная 0,1-0,2\МПШ.О01.01.02.001 _ Корпус.m3d
Форпресс ФПМ-10\МПШ.О01.01.02.000 СБ _ Камера зеерная 0,1-0,2\МПШ.П01.01.021 _ Планка зеерная 0,1.m3d
Форпресс ФПМ-10\МПШ.О01.01.02.000 СБ _ Камера зеерная 0,1-0,2\МПШ.П01.01.021-0 _ Клин 0,1.m3d
Форпресс ФПМ-10\МПШ.О01.01.02.000 СБ _ Камера зеерная 0,1-0,2\МПШ.П01.01.021-01 _ Планка зеерная 0,2.m3d
Форпресс ФПМ-10\МПШ.О01.01.02.000 СБ _ Камера зеерная 0,1-0,2\МПШ.П01.01.021-1 _ Клин 0,2.m3d
Форпресс ФПМ-10\МПШ.О01.01.03.000 СБ _ Камера зеерная 0,4-0,4\МПШ.О01.01.00.008 _ Нож.m3d
Форпресс ФПМ-10\МПШ.О01.01.03.000 СБ _ Камера зеерная 0,4-0,4\МПШ.О01.01.03.000 СБ _ Камера зеерная 0,4-0,4.a3d
Форпресс ФПМ-10\МПШ.О01.01.03.000 СБ _ Камера зеерная 0,4-0,4\МПШ.О01.01.03.001 _ Корпус.m3d
Форпресс ФПМ-10\МПШ.О01.01.03.000 СБ _ Камера зеерная 0,4-0,4\МПШ.П01.01.020-02 _ Планка зеерная 0,4.m3d
Форпресс ФПМ-10\МПШ.О01.01.03.000 СБ _ Камера зеерная 0,4-0,4\МПШ.П01.01.021-02 _ Планка зеерная 0,4.m3d
Форпресс ФПМ-10\МПШ.О01.01.03.000 СБ _ Камера зеерная 0,4-0,4\МПШ.П01.01.021-2 _ Клин 0,4.m3d
Форпресс ФПМ-10\МПШ.О01.01.03.000 СБ _ Камера зеерная 0,4-0,4\МПШ.П01.01.021-3 _ Клин 0,4.m3d
Форпресс ФПМ-10\МПШ.О01.01.04.000 СБ _ Камера зеерная 0,7-1,0\МПШ.О01.01.00.007 _ Нож.m3d
Форпресс ФПМ-10\МПШ.О01.01.04.000 СБ _ Камера зеерная 0,7-1,0\МПШ.О01.01.04.000 СБ _ Камера зеерная 0,7-1,0.a3d
Форпресс ФПМ-10\МПШ.О01.01.04.000 СБ _ Камера зеерная 0,7-1,0\МПШ.О01.01.04.001 _ Корпус.m3d
Форпресс ФПМ-10\МПШ.О01.01.04.000 СБ _ Камера зеерная 0,7-1,0\МПШ.П01.01.021-03 _ Планка зеерная 0,7.m3d
Форпресс ФПМ-10\МПШ.О01.01.04.000 СБ _ Камера зеерная 0,7-1,0\МПШ.П01.01.021-04 _ Планка зеерная 1,0.m3d
Форпресс ФПМ-10\МПШ.О01.01.04.000 СБ _ Камера зеерная 0,7-1,0\МПШ.П01.01.021-4 _ Клин 0,7.m3d
Форпресс ФПМ-10\МПШ.О01.02.00.000 СБ _ Рама\МПШ.О01.02.00.000 СБ _ Рама.a3d
Форпресс ФПМ-10\МПШ.О01.02.00.000 СБ _ Рама\МПШ.О01.02.00.001 _ Швеллер 18Са-3070.m3d
Форпресс ФПМ-10\МПШ.О01.02.00.000 СБ _ Рама\МПШ.О01.02.00.002 _ Лист редуктора.m3d
Форпресс ФПМ-10\МПШ.О01.02.00.000 СБ _ Рама\МПШ.О01.02.00.003 _ Швеллер 18Са-924.m3d
Форпресс ФПМ-10\МПШ.О01.02.00.000 СБ _ Рама\МПШ.О01.02.00.004 _ Швеллер 18Са-885.m3d
Форпресс ФПМ-10\МПШ.О01.02.00.000 СБ _ Рама\МПШ.О01.02.00.005 _ Швеллер 18Са-2326.m3d
Форпресс ФПМ-10\МПШ.О01.02.00.000 СБ _ Рама\МПШ.О01.02.00.006 _ Швеллер 18Са-595.m3d
Форпресс ФПМ-10\МПШ.О01.02.00.000 СБ _ Рама\МПШ.О01.02.00.007 _ Подкладка.m3d
Форпресс ФПМ-10\МПШ.О01.02.00.000 СБ _ Рама\МПШ.О01.02.00.008 _ Лист электродвигателя.m3d
Форпресс ФПМ-10\МПШ.О01.02.00.000 СБ _ Рама\МПШ.О01.02.00.009 _ Ушко.m3d
Форпресс ФПМ-10\МПШ.О01.02.00.000 СБ _ Рама\МПШ.О01.02.00.010 _ Бонка.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.000 СБ _ Вал в сборе Сборочный чертеж.cdw
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.000 СБ _ Вал в сборе.a3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.000 СБ Вал в сборе РП.frw
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.001 _ Насадка 183х106х256.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.002 _ Насадка 183х106х196.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.003 _ Насадка 183х110х160.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.004 _ Насадка 153х114х128.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.005 _ Насадка 153х122х112.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.006 _ Насадка 163х131х86.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.007 _ Насадка 173х137х79.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.008 _ Насадка 173х150х75.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.009 _ Насадка 80х157.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.011 _ Кольцо.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.012 _ Кольцо.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.013 _ Кольцо.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.014 _ Кольцо.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.015 _ Кольцо.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.016 _ Кольцо.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.017 _ Гайка.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.018 _ Кольцо.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.019 _ Шайба.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.021 _ Гайка.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.022 _ Кольцо.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.023 _ Кольцо.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.024 _ Втулка.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.041 _ Вал.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.042 _ Полумуфта.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.043 _ Втулка.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.044 _ Гайка.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.045 _ Крышка.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.046 _ Крышка.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.047 _ Отсекатель.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.048 _ Кольцо.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.00.049 _ Сухарь.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.23.000 _ Механизм регулировачный\МПШ.О01.07.23.001 _ Кольцо.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.23.000 _ Механизм регулировачный\МПШ.О01.07.23.002 _ Гайка регулировачная.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.23.000 _ Механизм регулировачный\МПШ.О01.07.23.003 _ Насадка.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.23.000 _ Механизм регулировачный\МПШ.О01.07.23.004 _ Втулка дистанционная.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.23.000 _ Механизм регулировачный\МПШ.О01.07.23.005 _ Конус.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.23.000 _ Механизм регулировачный\МПШ.О01.07.23.100 СБ _ Корона.a3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.23.000 _ Механизм регулировачный\МПШ.О01.07.23.101 _ Обод.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.23.000 _ Механизм регулировачный\МПШ.О01.07.23.102 _ Зуб.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.27.001 _ Корпус подшипников.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.050 _ Полумуфта.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.051 _ Шкив двигателя.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.052 _ Шкив редуктора.m3d
Форпресс ФПМ-10\МПШ.О01.07.00.053 _ Шайба шкива.m3d
Форпресс ФПМ-10\МПШ.О01.16.00.002 _ Втулка подконусная.m3d
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Ремень В
Форпресс ФПМ-10\Электродвигатель АИР160S4У3 1460 обмин 15 кВт.m3d
Форпресс ФПМ-10\инфо\Изображения\Быстроизнашиваемые
Форпресс ФПМ-10\инфо\Изображения
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе\МПШ.О01.07.23.000 _ Механизм регулировачный
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10\инфо
Форпресс ФПМ-10\МПШ.О01.01.02.000 СБ _ Камера зеерная 0,1-0,2
Форпресс ФПМ-10\МПШ.О01.01.03.000 СБ _ Камера зеерная 0,4-0,4
Форпресс ФПМ-10\МПШ.О01.01.04.000 СБ _ Камера зеерная 0,7-1,0
Форпресс ФПМ-10\МПШ.О01.02.00.000 СБ _ Рама
Форпресс ФПМ-10\МПШ.О01.07.00.000 СБ _ Вал в сборе
Форпресс ФПМ-10\Редуктор
Форпресс ФПМ-10
