Проект коровника на 231 головы

Расширение молочного комплекса. Строительство коровника по адресу: Северо-Казахстанская область, Кызылжарский район, село Новоникольское, ул.Строительная, 34Б.
Алматы, 2018
Настоящий рабочий проект выполнен в соответствии с действующими нормами и правилами Республики Казахстан.
Мощность проектируемого коровника 231 голова нетели с 16 по 24 мес. осемененные
Планируемое поголовье стада после расширения 2397 голов, в т.ч.:
Телята от 0 до 20 дней - 57
Телята от 20 дней до 5 мес – 283
Телки с 5 по 8 мес. – 138
Телки с 8 по 12 мес. – 185
Телки с 12 по 16 мес. - 180
Нетели с 16 по 24 мес. – 405
Коровы с 25 по 50 мес. - 1149
Целью расширения МК "Отделение №1" в первую очередь является увеличение фуражного поголовья скота с 450 до 1149 голов.

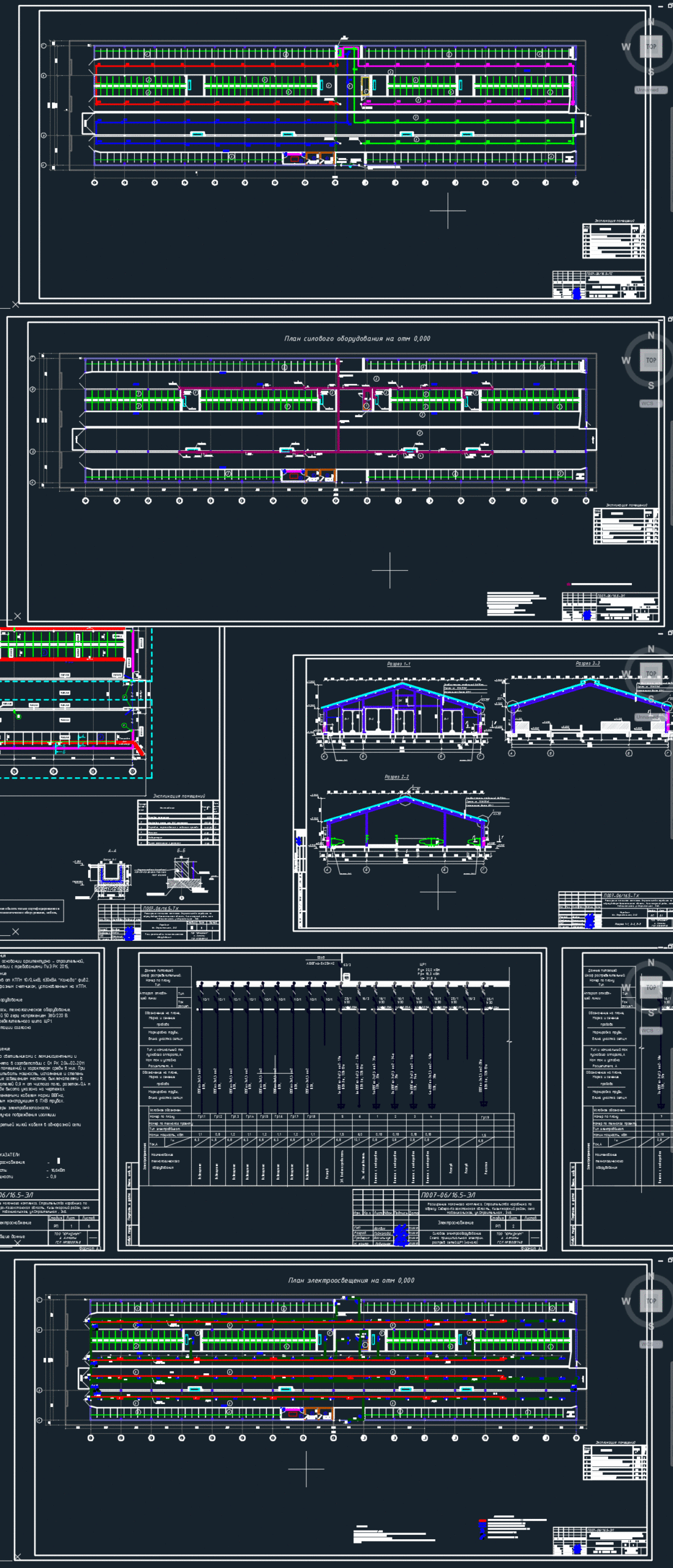

Коровник представляет собой одноэтажное прямоугольное здание, с размерами по осям 23,8м х 96 м. Ограждающие конструкции представлены в виде двухстатной кровли, защищающей от атмосферных осадков, комбинированных стен из газобетонных блоков 250 мм с сэндвич панелями, толщиной 100 мм. Боковые фасады глухие, выполнены из сэндвич панелей, с воротами из металлокаркаса, так же с заполнением сендвич-панелями. Продольный каркас здания представлен в виде металлических составных колонн, различной высоты, для придания кровле здания скатов в две сторону, на которые опираются балки из одиночного швеллера. Для придания жесткости каркасу здания между балкам и колоннам выполнены связи и распорки. На конструкции балок опираются прогоны из профильной прямоугольной трубы для крепления кровельных сендвич-панелей.

Состав: Разделы АС, ТХ, ВК, ПЗ, ЭЛ, ПОС, расчеты и другие Язык документа

Софт: AutoCAD 2014

Сайт: www

Файлы:
Архив/
Архив/6.Коровник ПС.dwg
Архив/ТХ Коровник 34Б последний 07.02.18.dwg
Архив/ПЗ 1.КОРОВНИК 07.09.18.docx
Архив/5.РП коровник -34Б.dwg
Архив/5.ГП коровник.dwg
Архив/ВК и НВК.Коровник 34Б.dwg
Архив/Электрика с экспертизы.dwg
Архив/5. ПОС. Коровник. Строительная 34Б.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: epsppro
Дата: 2019-03-12
Просмотры: 752
