Производственный элеватор с производительностью овсозавода 240 т/сут

Алтайский государственный технический университет им. И.И.Ползунова
Кафедра технологии хранения и переработки зерна
Курсовой проект по дисциплине: "Проектирование элеваторов"
На тему: "Производственный элеватор Qc=240т/сут"
Барнаул 2016

Спроектировать элеватор для следующих условий:
1 Тип элеватора: производственный
2 Зона: южная
3 Коэффициент оборота 3,2
4 Производительность крупозавода 240 т/сут
5 Расчетный период заготовки 30 суток
6 Поступающая на элеватор культура овес
7 Приемка зерна
с автотранспорта 50%
с железной дороги 50%
с водного транспорта 0%
Отпуск зерна:
на производство 100%
8 Качество зерна, поступающего от хлебосдатчиков(автотранспортом)
по влажности
сухое и средней сухости 10%
влажное 30%
сырое с влажностью до 22% 35%
сырое с влажностью свыше 22% 25%
по содержанию сорной примеси
чистое 5%
средней чистоты 25%
сорное до ограничительных кондиций 40%
сорное сверх ограничительных кондиций 30%
по содержанию зерновой примеси:
чистое 0%
средней чистоты 20%
сорное до ограничительных кондиций 35%
сорное сверх ограничительных кондиций 45%
9 Характеристика силосов:
материал монолитный железобетон
внешний размер силоса в плане 6 м
Спецзадание: Для очистки зерна использовать сепаратор типа БИС

В данной работе производится расчет оборудования, здания и силосных корпусов.

Содержание текстовой части

1 Технологический расчет элеватора
1.1 Выбор принципиальной схемы элеватора
1.2 Определение годового объёма приёмки и отпуска зерна и объёма работы элеватора в наиболее напряженные сутки
1.2.1 Определение годового объёма приемки и отпуска зерна на основе годового грузооборота элеватора
1.2.2 Определение объёма приёмки и отпуска зерна в наиболее напряженные сутки
1.3 Расчет необходимого оборудования для приемки, обработки и отгрузки зерна
1.3.1 Общие положение
1.3.2 Устройства для контроля качества зерна
1.3.3 Выгрузка зерна из автотранспорта
1.3.4 Разгрузка железнодорожных вагонов
1.3.4.1 Общее положение
1.3.4.2 Устройства для разгрузки зерна из железнодорожных вагонов
1.3.5 Передача зерна на переработку
1.3.6 Очистка зерна
1.3.7 Сушка зерна
1.3.8 Обработка и хранение отходов
1.3.9 Транспортное оборудование
1.3.9.1 Нории
1.3.9.2 Конвейеры и транспортеры
1.3.9.3 Самотечный зернопровод
1.3.10 Количественный учет зерна
1.4 Расчет вместимости силосов и бункеров и определение габаритных размеров силосных корпусов в плане
2 Схема движения зерна и отходов
3 Объемно-планировочные решения
3.1 Определение размеров рабочего здания
3.2 Определение высот этажей рабочего здания и силосного корпуса
3.3 Увязка основных сооружений элеватора
3.3.1 Расположение основных сооружений на территории
3.3.2 Привязка силосных корпусов и приемных устройств к рабочему зданию элеватора
3.4 Краткое описание генерального плана предприятия
4 Управление работой элеватора
Заключение
Список использованных источников
Общий объем поястительной записки-43 страницы

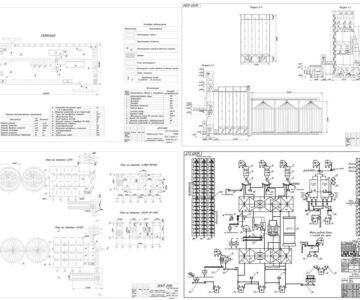

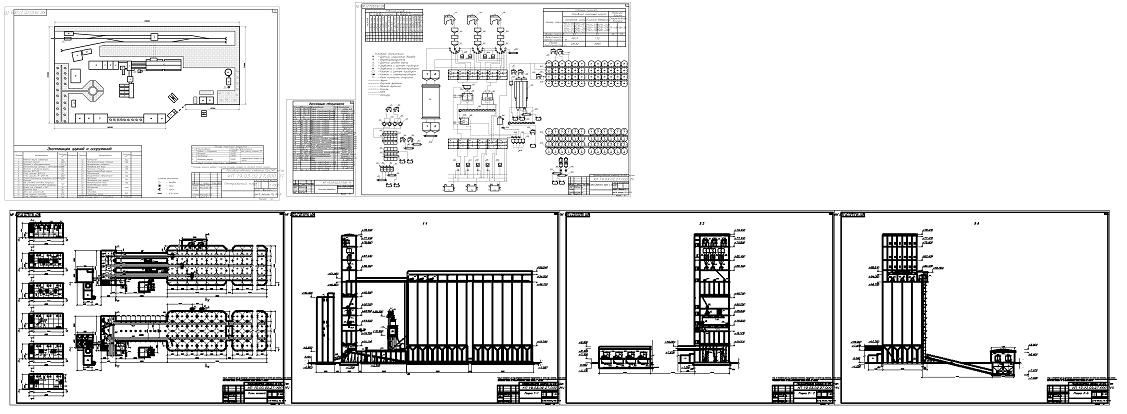

Графическая часть включает:
-Технологическая схема - 1 лист А1
-План этажей - 1 лист А1
-Разрез 1-1 - 1 лист А1
-Разрез 2-2 - 1 лист А1
-разрез 3-3 - 1 лист А1
-генеральный план - 1 лист А2
