Пензенская государственная сельскохозяйственная академия
кафедра технический сервис машин
Дипломный проект на тему Совершенствование механизации производства муки модернизацией обоечной машины
Пенза 2013
В дипломном проекте рассмотрены вопросы анализа хозяйственной деятельности организации, рассмотрена технология переработки зерна в муку, обоснована модернизация обоечной машины РЗ-БГО-6, с помощью разработки абразивно-бичевого ротора.
В разделе «Конструкторская часть» были рассмотрены конструкции обоечных машин применяемых при переработке зерна в муку, произведен расчёт привода обоечной машины. Разработанная конструкция абразивно-бичевого ротора позволит снизить потери части зерна в отходах, повысить качество очистки и обработки зерна и повысить производительность.
В технологическом разделе проекта выполнен расчет операционно-технологической карты на установку бичевого ротора и сетчатого цилиндра.
В разделе «Безопасность жизнедеятельности на предприятии» рассмотрены вопросы по безопасности обращения с обоечной машиной, как перед началом, так и во время работы, а также выполнены расчеты средств пожаротушения и освещения цеха.
В разделе по оценке экономической эффективности предложенной конструкции рассчитана экономическая эффективность внедрения абразивно-бичевого ротора и сетчатого цилиндра, определена стоимость изготовления конструкторской разработки, сделаны заключения по проделанной работе и полученным результатам.
Введение
1. Производственно-техническая характеристика ФГУП «Учхоз «Рамзай» Пензенской ГСХА»
2.Современное состояние переработки зерна в муку
3.Конструкторская часть
4.Технологическая часть
5. Безопасность жизнедеятельности на предприятии
6. Экономическая эффективность проекта
Общие выводы
Литература

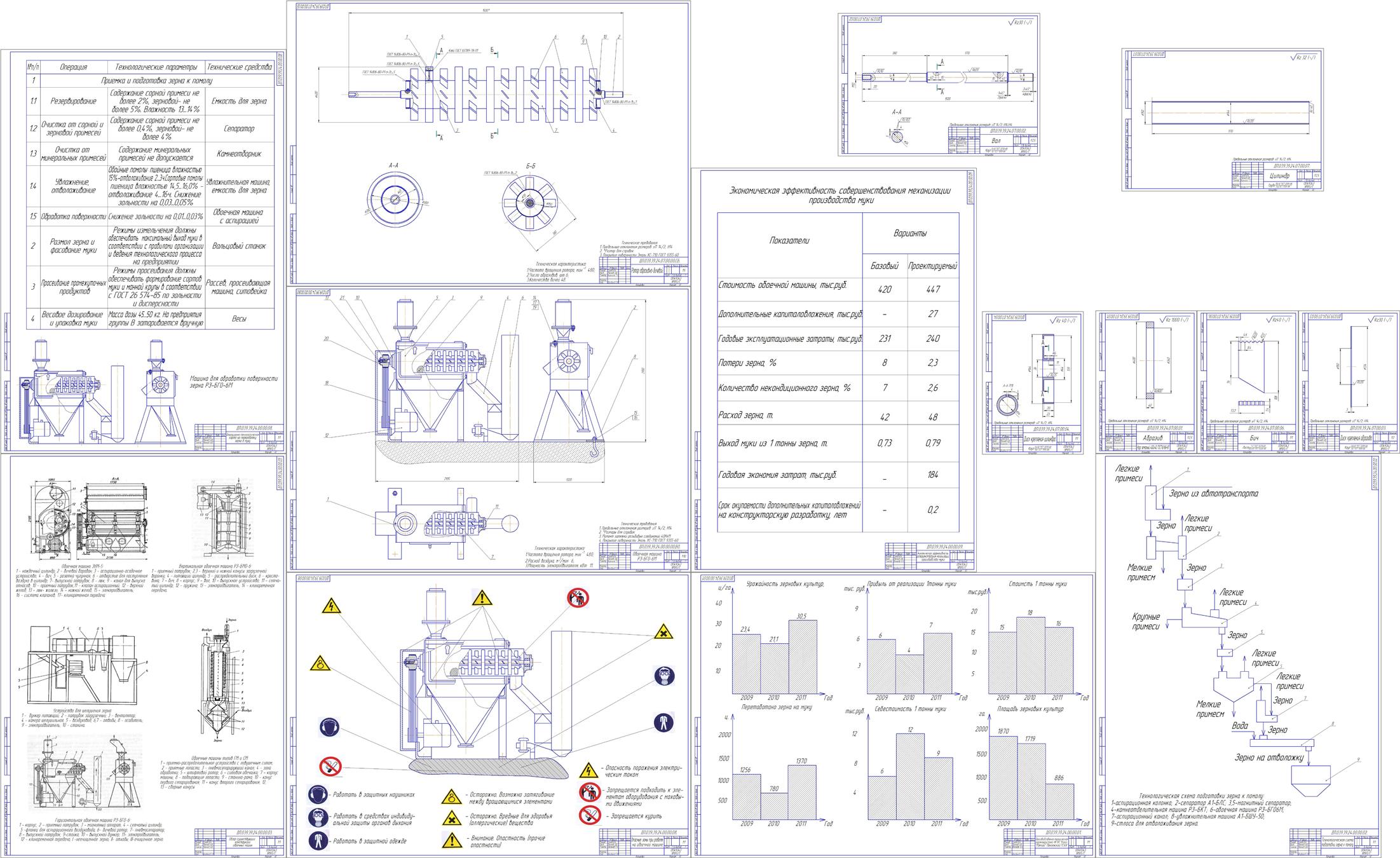

Графическая часть: характеристика предприятия; Технологическая схема подготовки зерна к помолу, Обзор существующих конструкций обоечных машин, Обоечная машина РЗ-БГО-6М (ВО), Ротор абразивно-бичевой (СБ), деталировка (диск, вал, абразив, бич, цилиндр), Операционно-технологическая карта на переработку зерна в муку,
Опасные зоны при работе на обоечной машине, Экономическая эффективность совершенствования, спецификации
