МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА И ПРОДОВОЛЬСТВИЯ РЕСПУБЛИКИ БЕЛАРУСЬ
Учреждение образования
«БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ
АГРАРНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ »
Факультет инженерно-технологический
Специальность 1-74 06 02 «Техническое обеспечение процессов хранения и переработки сельскохозяйственной продукции»
Кафедра «Технологии и техническое обеспечение процессов переработки сельскохозяйственной продукции»
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к дипломному проекту
на тему: «Техническое обеспечение процесса производства комбикормов с модернизацией просеивателя А1-БИС-12»
Минск, 2019 г.
Исходные данные: производительность 12 т/ч, мощность 1.2 кВт

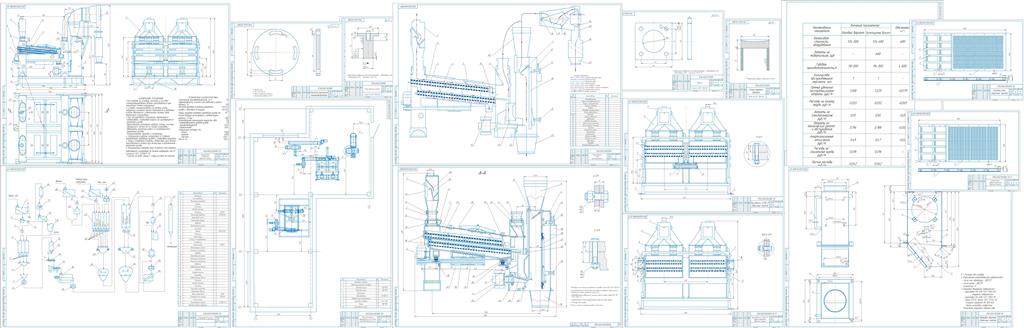

Дипломный проект: 89с., таблиц 8, рисунков 16, использованных источников 18. Графическая часть – 9 листов формата А1.
Ключевые слова: комбикорм, гранулированный комбикорм, просеиватель, технологический процесс, качество, модернизация.
Объектом исследования является просеиватель гранулированного комбикорма А1-БИС-12.
Цель работы – увеличение производительности за счет замены клиноременной передачи на вибраторы и повышение эффективности разделения комбикорма на фракции благодаря установке сита с прямоугольными отверстиями.
В дипломном проекте изучен технологический процесс производства комбикорма. Дана характеристика сырья и вспомогательных материалов для производства комбикорма.
Подробно рассмотрены технологические операции на всех этапах производства и описаны необходимые режимы обработки продукта.
Отдельные подразделы посвящены условиям хранения готового продукта. В дипломном проекте предлагается модернизация привода просеивателя и замена сит. Результатом этих изменений является улучшение просеивания продукта, увеличение межремонтного цикла, а, следовательно, увеличение времени работы и производительности просеивателя. Выполнен комплекс расчетов предлагаемого технико-экономического решения. В проекте приведен перечень и содержание операций по монтажу, ТО, эксплуатации и ремонту рассматриваемого оборудования. В соответствии с заданием выполнены разработки по технологической безопасности и охране окружающей среды. Выполнены соответствующие расчеты технико-экономических показателей конструкторской разработки. Экономическая эффективность разработки составит 8 690 руб. Срок окупаемости дополнительных капиталовложений составит 0,08 года.
Содержание
Введение ………………………………………………………………..……..7
1 Обоснование темы дипломного проекта ……………….………………....9
2 Характеристика предприятия………………………………………...…...13
3 Описание технологической линии…………… ……………………….....19
3.1 Характеристика продукции и сырья…………………………...….....19
3.2 Стадии технологического процесса ………………………………....22
3.3 Устройство и принцип действия линии……………………………...23
4 Анализ оборудования для производства выпускаемой продукции.……28
4.1 Назначение и классификация оборудования………………………...28
4.2 Патентный анализ …………………………………………….....…………….41
4.3 Техническая характеристика, устройство и принцип действия оборудования…………………………………………………………....…...47
5. Расчетная часть.……………………………………………………...……53
5.1 Технологический расчет ……………………………………………...53
5.2 Энергетический расчет……………………………………..…………55
5.3 Расчет параметров просеивателя …………………...………………..55
5.4 Прочностной расчет …………………………………………………..56
6. Монтаж, эксплуатация и ремонт технологического оборудования…....63
6.1 Правила монтажа технологического оборудования…………...……63
6.2 Эксплуатация оборудования………… …………………………...….65
7. Охрана труда ………………………………………………………………66
7.1 Анализ состояния охраны труда в «Негорельском КХП»….............66
7.2 Разработка мер безопасности при эксплуатации просеивателя…...69
7.3 Обеспечение пожарной безопасности в «Негорельском КХП»…...73
8 Расчет экономической эффективности внедрения проекта в производств…………………………………………………………………..79
8.1 Расчет затрат на модернизацию……………………………………...79
8.2 Расчет экономической эффективности ……………………………...81
Заключение…………………………………………………………………...87
Список использованных источников ………………………………………88
Спецификации………………………………………………….…………….90
