Воздушные системы зерноочистительной машины МПУ-70.

«Алтайский государственный аграрный университет»
Инженерный факультет
Кафедра сельскохозяйственной техники и технологии.
Курсовая работа по дисциплине "Сельскохозяйственные машины).
На тему: "Воздушные системы зерноочистительной машины МПУ-70".
Барнаул 2018

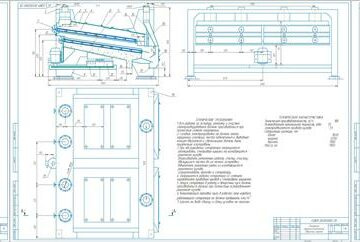

Основные узлы машины: рама; приемная камера с питающим валиком, подгруженным клапаном и барабаном-скельператором; воздушная часть с каналом первой и двумя второй аспирации с клапанами регулировки напора воздуха; осадочная камера со шнеком вывода легких и тяжелой примесей; нижний и верхний решетные станы с шариковой очисткой, выполненные из влагостойкой фанеры и дерева; эксцентриковый вал с шатунами; электропривод.

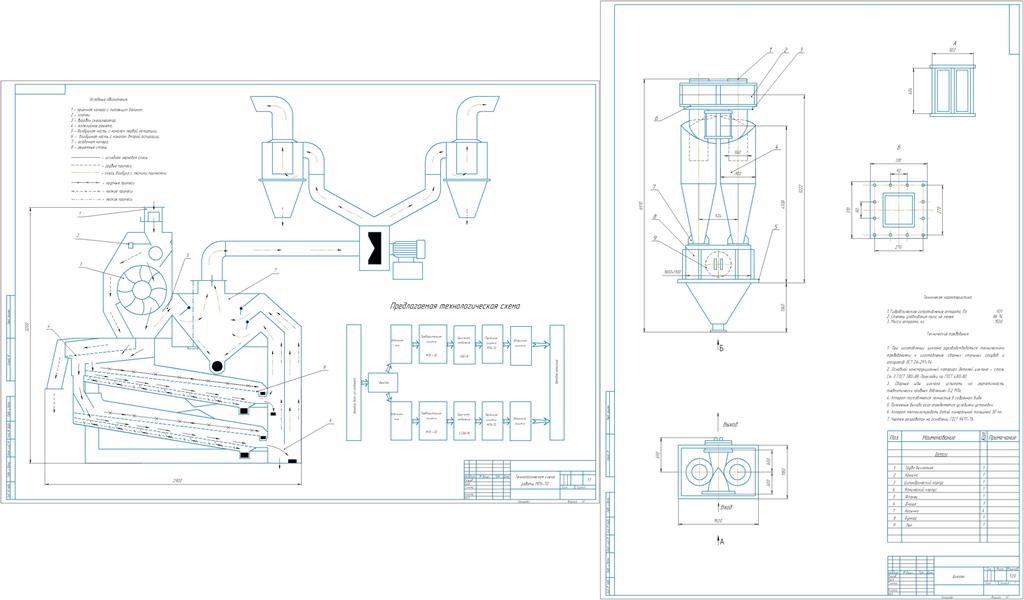

Аспирационная система: вентилятор, воздуховоды, циклоны – рекомендуется к поставке и входит в состав комплекта.В качестве дополнительного оборудования системы очистки принят циклон ЦВП. Устанавливаем сдвоенный циклон 2УЦВП-10 основного ис-полнения d=1000мм, гидравлическое сопротивление составит 770 Па. Ско-рость газа на входе в циклон принимаем равной 16 м/с.

СОДЕРЖАНИЕ
Введение 4
1 Анализ и описание существующих типов воздушных каналов зерноочистительных машин 6
2 Обоснование выбора аспирационной системы зерноочистительной машины МПУ-70 9
3 Описание устройства и рабочий процесс МПУ-70 18
4 Техническая характеристика МПУ-70 20
5 Расчет аспирационной системы 21
Заключение 27
Список использованных источников 28
