Масляная система двигателя ДН-70

Национальный авиационный университет
Кафедра авиационных двигателей Дисциплина "Конструкция, прочность и надежность ГТУ"
"Анализ основных технических данных и конструкции двигателя" Киев 2013

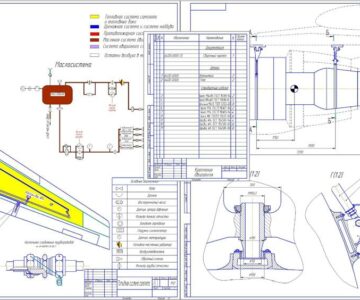

Масляная система двигателя - циркуляционная, под давлением. Подача масла на смазку осуществляется нагнетающей ступенью масло агрегата. Два откачивателя степени откачивают масло из масляных полостей подшипников роторов двигателя в полость промежуточного корпуса, откуда третья откачивающая степень откачивает масло в масляный бак через воздухоочиститель.
Приложение к курсовой работе формата А1

Состав: Конструктивная схема Язык документа

Софт: AutoCAD 2004

Файлы:

Каталог / Машиностроение и механика / Двигатели / Масляная система двигателя ДН-70

Масло система ГТД.dwg
