Z-образный конвейер 10 т/час

0
1
29
0
0
500

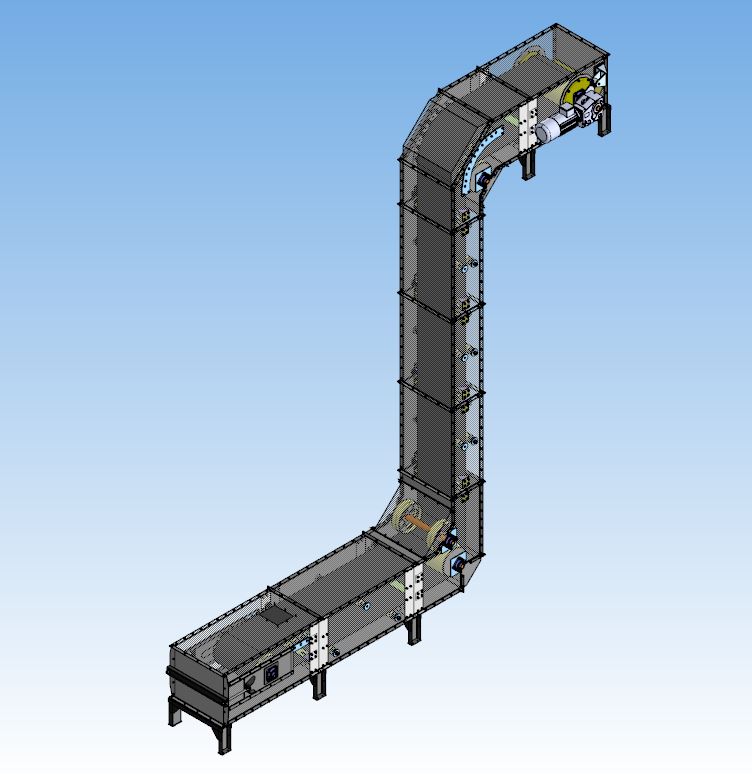

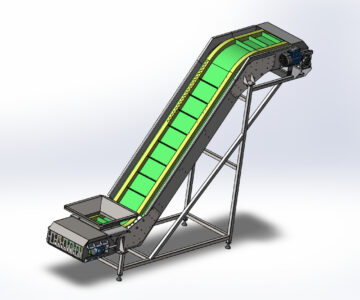

3D модель Z-образный конвейер 10 т/час
3D модель Z-образный конвейер 10 т/час

Конвейер для транспортировки сыпучих материалов, преимущественно сельскохозяйственной, либо комбикормовой отраслей

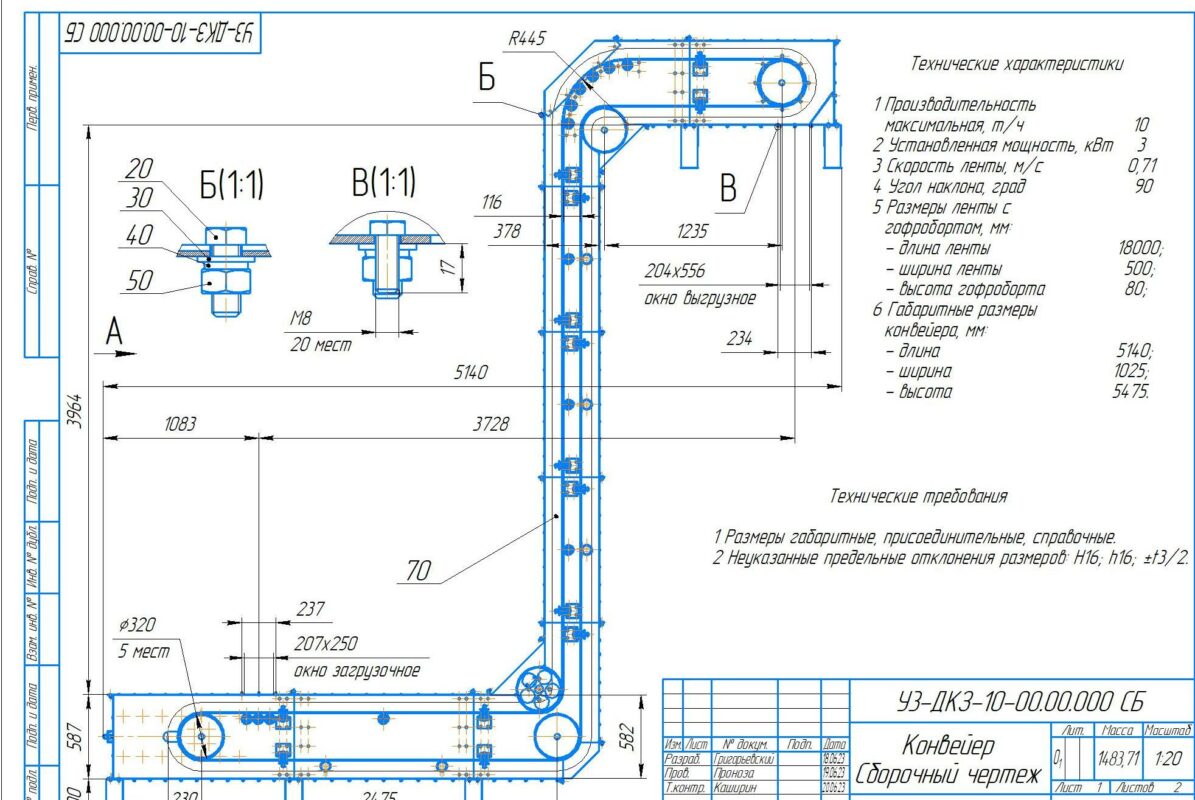

Технические характеристики
1 Производительность максимальная, т/ч 10
2 Установленная мощность, кВт 3
3 Скорость ленты, м/с 0,71
4 Угол наклона, град 90
5 Размеры ленты с
гофробортом, мм:
- длина ленты 18000;
- ширина ленты 500;
- высота гофроборта 80;
6 Габаритные размеры
конвейера, мм:
- длина 5140;
- ширина 1025;
- высота 5475.
