Буда-кошелёвский государственный технический колледж, Техническое обеспечение процессов сельскохозяйственного производства, ремонт и хранение техники , 2019

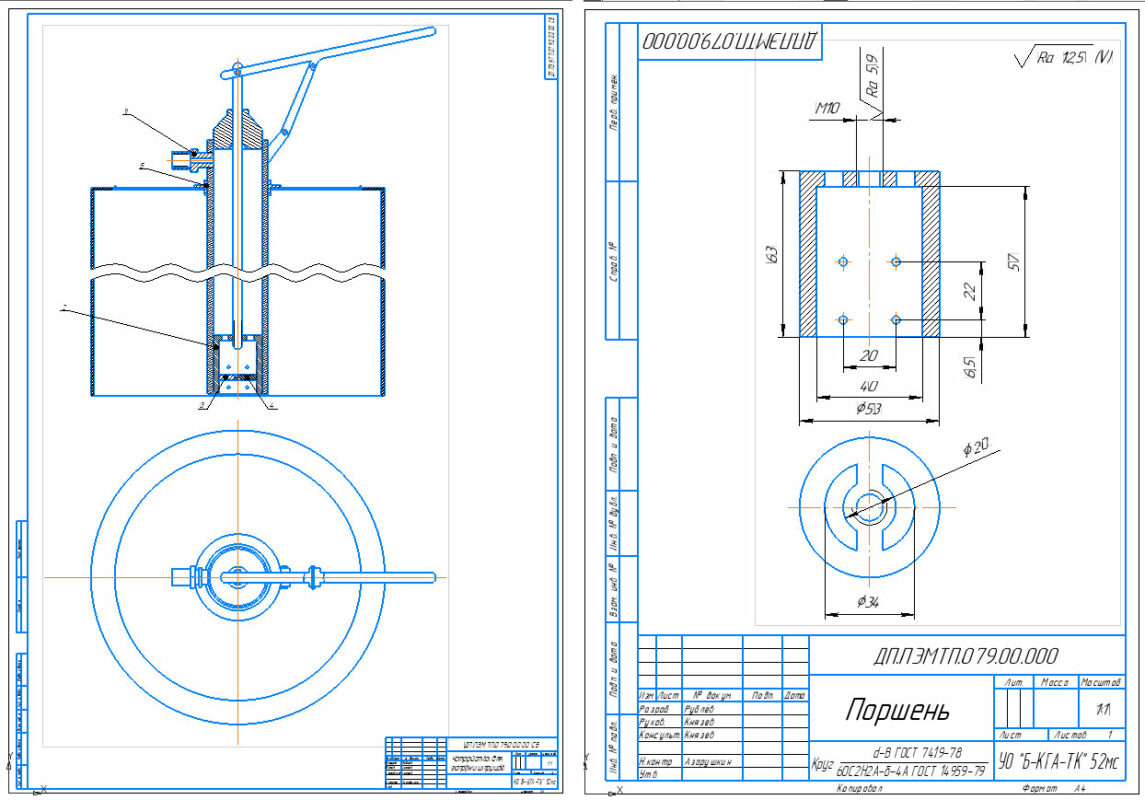

Чертеж Устройство для заправки шприцов пластичными смазками
В съёмной крышке бочки вырезается отверстие, куда в направляющей втулке устанавливают цилиндр. В верхней части цилиндра имеется отверстие, в которое вставляют корпус заправляемого шприца. Цилиндр, снабженный головкой со штоком, взят от гидроцилиндра подъёма мотовила комбайна СК-5 «Нива». Снизу к штоку крепится поршень высотой 63 мм. Его обратный клапан состоит из двух полуокружностей, соединённых шарнирно с помощью оконной. К верхней части штока шарнирно прикреплён рычаг, с помощью которого в движение приводится поршень насоса. На поверхности солидола устанавливается диафрагма с сальником, создающая дополнительное давление на слой смазки. Диафрагма препятствует отклонению цилиндра и не допускает поступления воздуха вдоль цилиндра при начале забора смазки.
При движении рычага вниз поршень поднимается вверх, лепестки опускаются и смазка нагнетается в шприц. При обратном ходе поршня лепестки клапана открываются и поршень проходит слой смазки, заполняя полость цилиндра. Затем цикл повторяется. Записки нет, только чертежи на приспособление.
