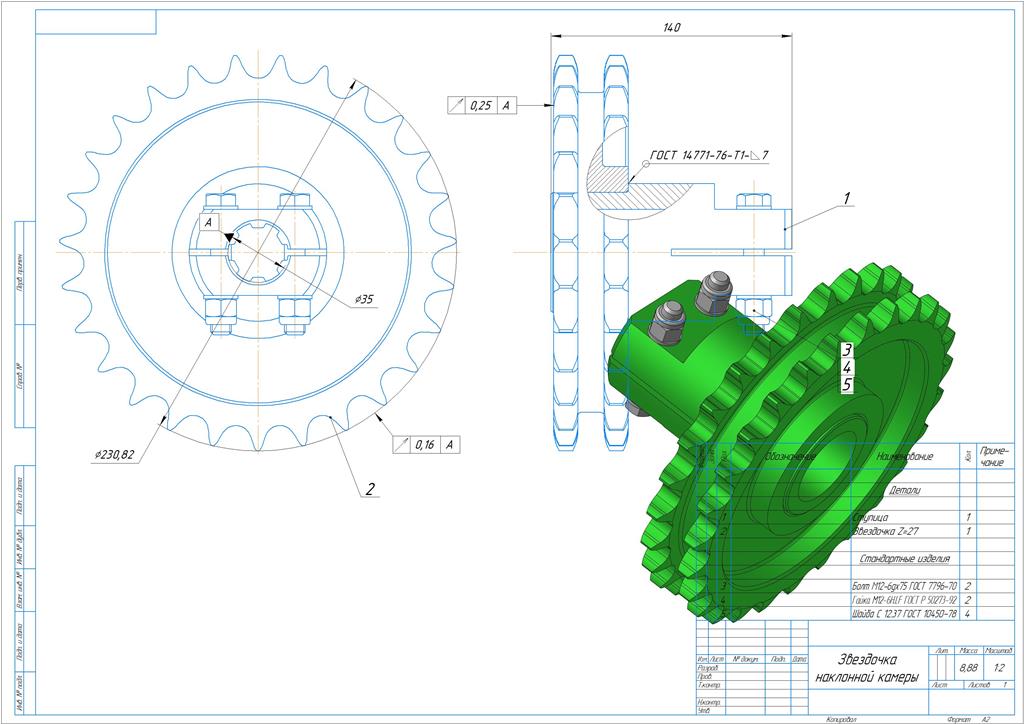

Звездочка наклонной камеры жатки комбайна.

Звездочка наклонной камеры жатки комбайна CornChampion CC8 для модернизации жатки для агрегатирования с комбайнами полесье.
Технические характеристики:
Шаг сопрягаемой цепи - 24,5
Диаметр ролика цепи - 15,88
Профиль зуба по ГОСТ 591-69 - со смещением
Класс точности - А
Диаметр делительной окружности - 218,79
Диаметр окружности впадин - 202,73
Радиус впадин - 8,03
Половина угла впадины - 52 46'40"
Радиус закругления зуба - 27
Допуск на разность шагов - 0,16
Допуск биения окружности впадин - 0,5
Торцовое биение зубчатого венца - 0,5
Диаметр шлицевого вала - 35
Количество шлицевов - 6.

Состав: 3D сборка, комплект чертежей для изготовления изделия. Язык документа

Софт: КОМПАС-3D 16 sp1

Файлы:

Каталог / Сельское хозяйство / Звездочка наклонной камеры жатки комбайна.

Звездочка Z=27.cdw
Звездочка Z=27.m3d
Звездочка наклонной камеры.a3d
Звездочка наклонной камеры.cdw
Звездочка наклонной камеры.jpg
Ступица.cdw
Ступица.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
