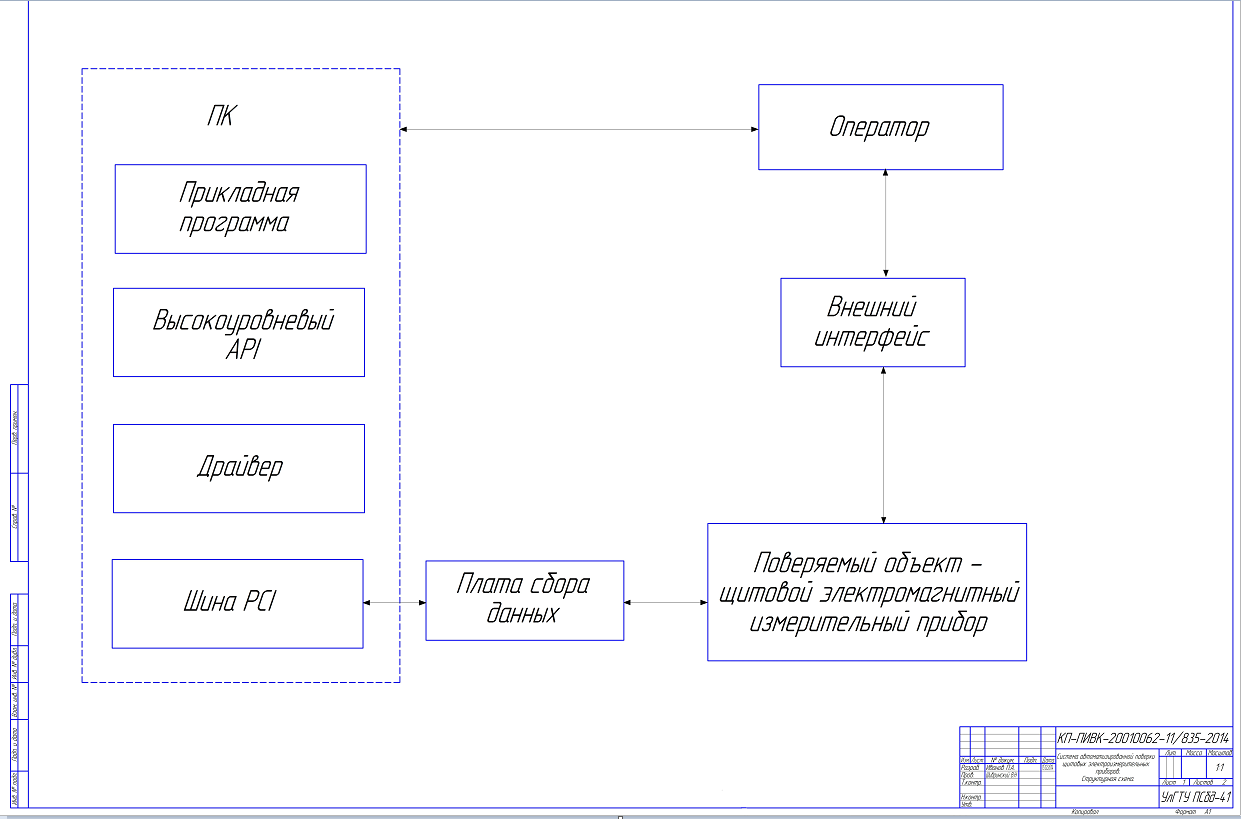

Структурная схема системы автоматизированной поверки приборов

Ульяновский государственный технический университет
Кафедра Измерительно-вычислительных комплексов
Курсовой проект по дисциплине "Основы проектирования приборов и систем"
На тему "Система автоматической поверки магнитоэлектрических приборов"
Ульяновск 2014

В курсовом проекте разрабатывается система автоматизированной поверки щитового электромагнитного измерительного прибора с помощью платы National Instrument NI-6281.
Технология модульных приборов «National Instruments» объединяет в себе высокоточное высокоскоростное измерительное оборудование и программное обеспечение, оптимизированное для сбора и анализа результатов измерений. Платформа модульных приборов NI основана на применении компактного, высокопроизводительного оборудования, функционального программного обеспечения и встроенных систем синхронизации и тактирования, обеспечивающих проведение гибких, точных и высокоскоростных измерений и тестов.

Система автоматической поверки щитовых электромагнитных измерительных приборов: Курсовой проект/Сост. П.А Иванов – Ульяновск: УлГТУ, 2014. – 30с.

Измерение, поверка, щитовой электромагнитный измерительный прибор.
Система разработана на ПК. Включает в себя плату NI DAQ – 6281, ПК а так же поверяемый объект – щитовой электромагнитный измерительный прибор. Для проведения автоматической поверки используется программа, на языке программирования C#, чертежи разработаны в системе проектирования КОМПАС.
Информация между модулями осуществляется через соответствующие интерфейсы.

Состав: Структурная схема, записка, Принципиальная схема, Программа. Язык документа

Софт: КОМПАС-3D V12
