Быстросъемная площадка для GoPro 8-11

1
1
22
0
0

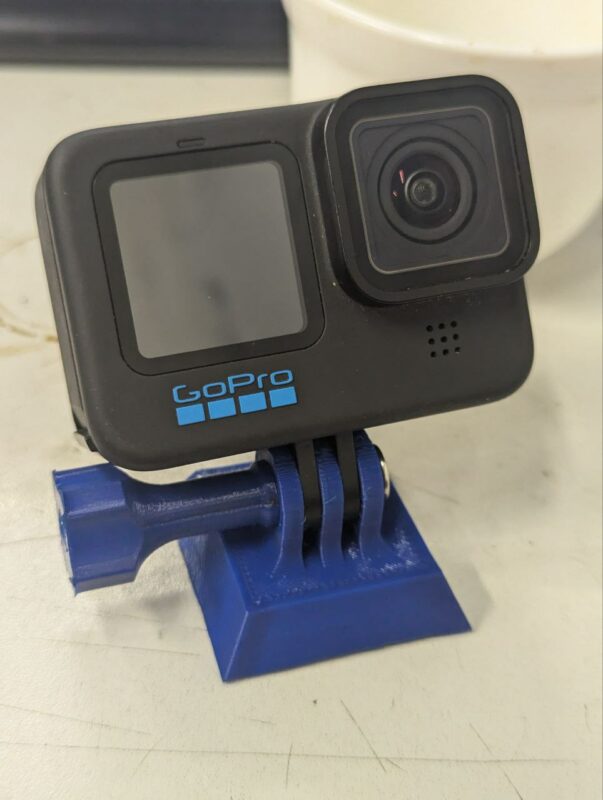

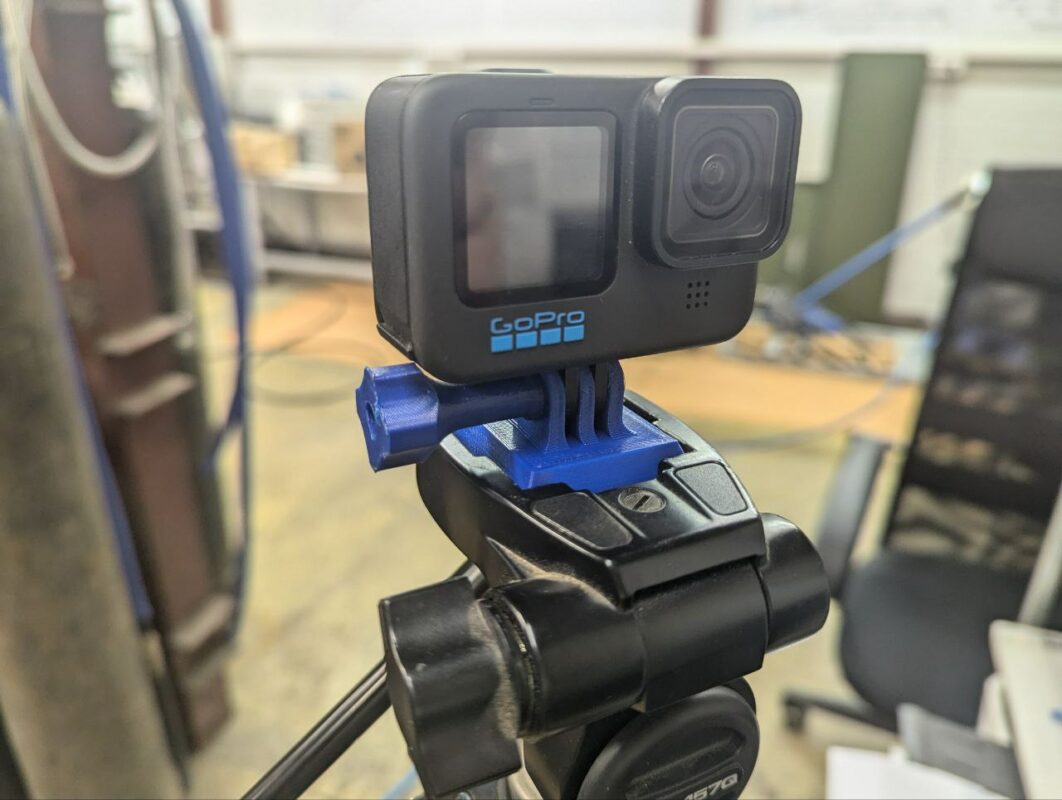

Быстросъемная штативная площадка предназначена для использования со штативами Velbon Sherpa.

Площадка сделана из подручных средств, а именно:

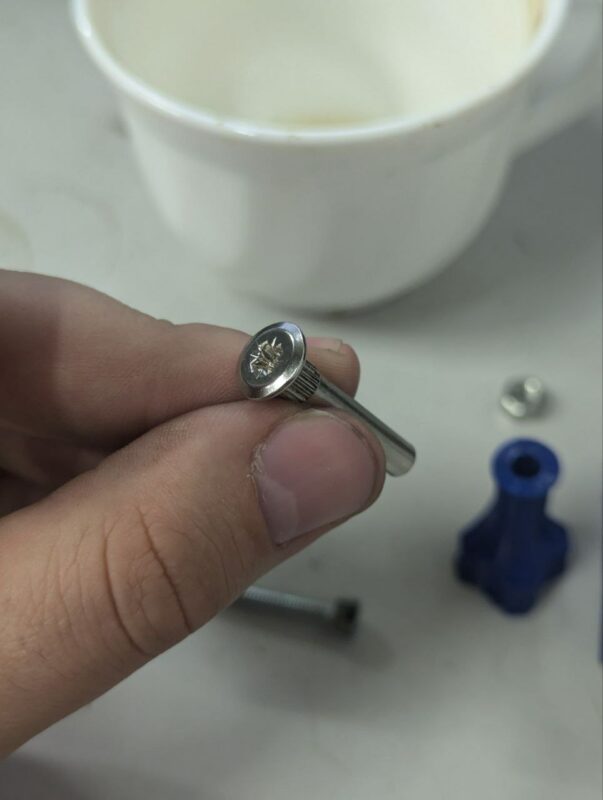

1. Мебельная стяжка 5х27

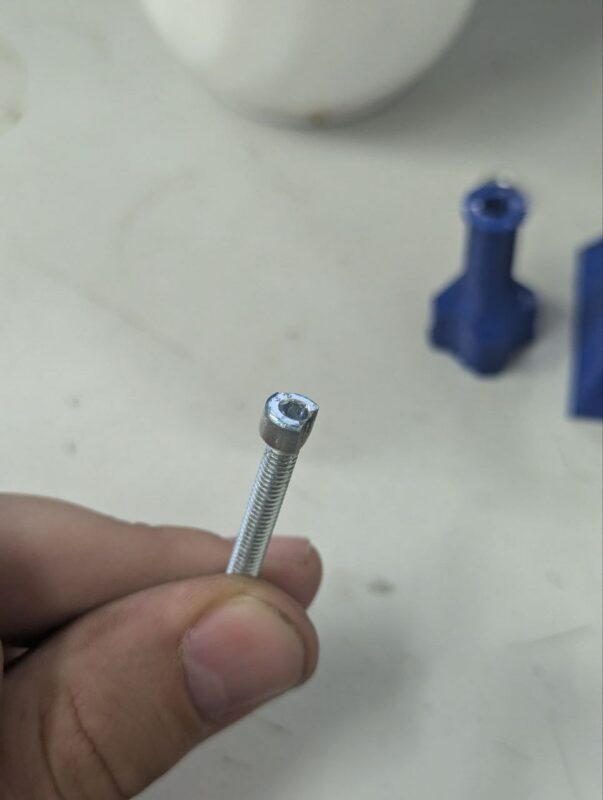

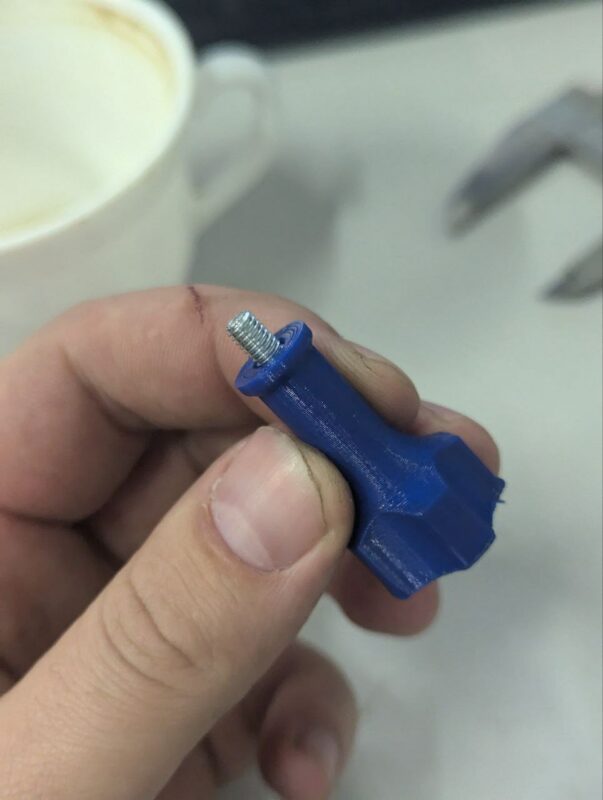

2. Винт под шестигранник M4х30, одна сторона сточена до основания резьбы, для упора.
3. 2 напечатанных детали на 3Д принтере (пластик PETG, сопло 0.5 мм, слой 0,2 мм)

Размеры основания площадки взял с детали QB-157K(была в комплекте со штативом)



Дата
17.10.2024
Язык
Русский
Состав
Модель площадки и ручки для винта с дерево построением, а так же модели для принтера(.stl)
Софт
SolidWorks 2021 Как открыть?
Содержимое архива
  • photo_1_2024-10-16_16-59-37.jpg
  • photo_2_2024-10-16_16-59-37.jpg
  • photo_3_2024-10-16_16-59-37.jpg
  • photo_4_2024-10-16_16-59-37.jpg
  • photo_5_2024-10-16_16-59-37.jpg
  • photo_6_2024-10-16_16-59-37.jpg
  • переходник гопро штатив qb-157.SLDPRT
  • переходник гопро штатив qb-157.STL
  • Ручка болта креп гопро.SLDPRT
  • Ручка болта креп гопро.STL
