1. Габариты и размеры:
- Внешние размеры корпуса составляют 79 мм в длину и ширину.
- Внутренние размеры корпуса: 72 мм длиной и 57 мм шириной.
- Высота корпуса (без учета крышки) составляет 27 мм.
- Толщина стенок обсадной колонны - 3 мм, а нижней части - 5 мм для жесткости.
2. Крепление платы:
- Внутри корпуса расположены 4 цилиндрических элемента для крепления платы Arduino Uno.
- Диаметр каждого цилиндра составляет 6,2 мм, а высота - 6 мм.
- Отверстие над цилиндром (диаметр 3,2 мм) предназначено для винта.
3. Зазоры и дизайн:
- После установки платы Arduino Uno остается зазор 3,5 мм между краями платы и боковыми стенками корпуса.
- Две боковые стенки вдавлены внутрь для экономии материала и удобства размещения на столе.
4. Масштаб и функциональность:
- Подход к дизайну, экономии материала и обеспечению циркуляции воздуха интересен.
- На фотографиях видно, что корпус можно поставить на двух ножках, как настольный компьютер.
Подробное описание :

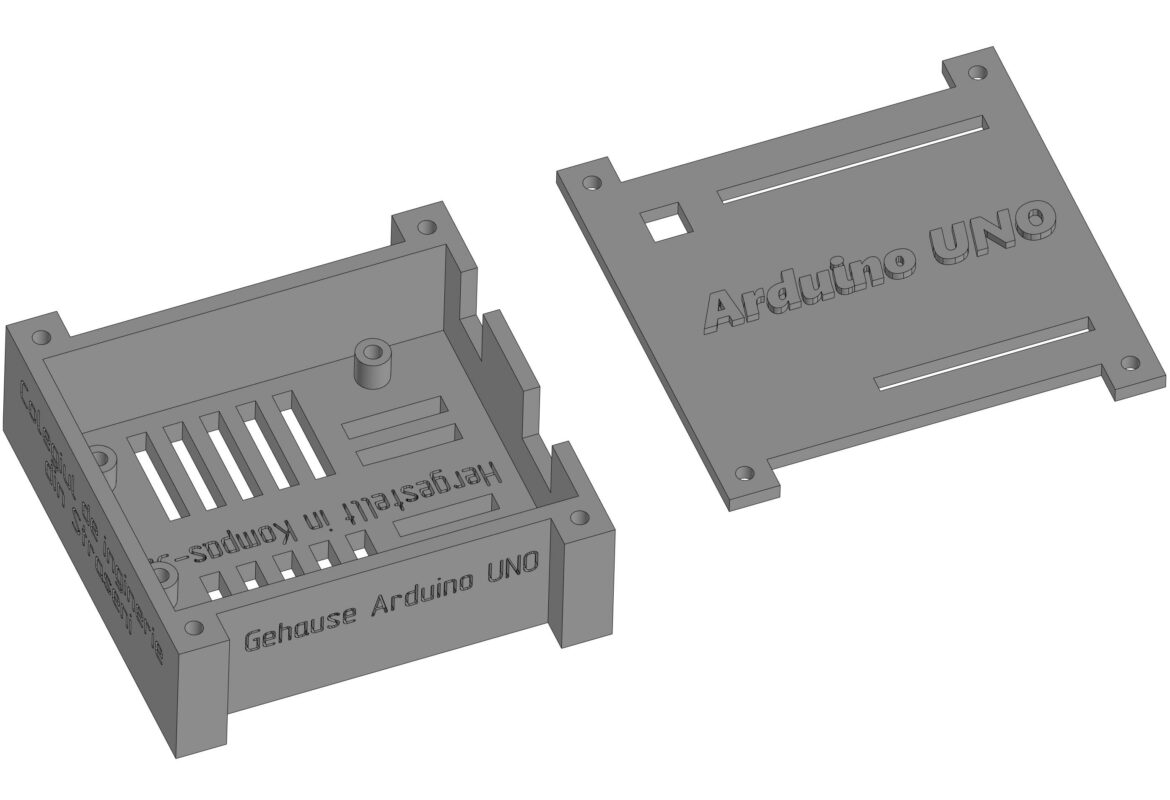

Корпус для ардуино уно с внешней минимальной длиной и шириной в 79 mm, внутренности корпуса в длину составляет 72 мм с шириной 57 мм, высота корпуса 27 мм не учитывать толщины крышки 3 мм, стенки обсадной колонны имеют минималиную толишину в 3мм, исключителино нижняя часть корпуса имеет толишину в 5мм для жесткости платформы корпуса, и также в нижнию часть были сделаны отверстий выдавлены в форме прямоугольных линий чтобы обеспечить циркуляцию воздуха внутри корпуса и поддерживать оптимальную температуру, расстояние между выдавленными прямоугольными линиями 3 мм, для каждой поверхности корпуса в ширину составляет размер в 3мм кроме размеры его масштаба длиной, шириной и высотой.
Внутри корпуса расположены 4 элемента в форме цилиндра для крепления платы Ардуино Уно с высотой 6мм каждый из них, внешний диаметр одного цилиндра составляет 6.2 мм с толщиной стенки цилиндра 3 мм, отверстие над цилиндром составляет диаметром 3.2 мм предназначен для вкручивания винта.
После установки платы Arduino Uno, в корпус между краями платы и боковыми краями корпуса остается зазор 3,5 мм кроме передней части которая имеет зазор в 1 мм.
Как видно на фотографиях, две боковые стенки корпуса снаружи вдавлены внутрь для экономии нити 3Д печати а также оно позволяет поставить интересном образом корпус на двух ногах на стол что позволяет нормальной циркуляции воздуха, как будто это настольный компьютер.
Сам корпус не имеет однозначного дизайна кроме текста на нём и его форму вида.
Размеры платы Ардуино Уно были взяты из надёжных источников интернета и на их основе сделан этот корпус.
После несколько модификаций корпуса, были удалены части которые не были важны в его структуры, как к примеру отверстие дыр системы циркуляции воздуха, что к лучшему, и также позволяет сэкономить материал для печати.
