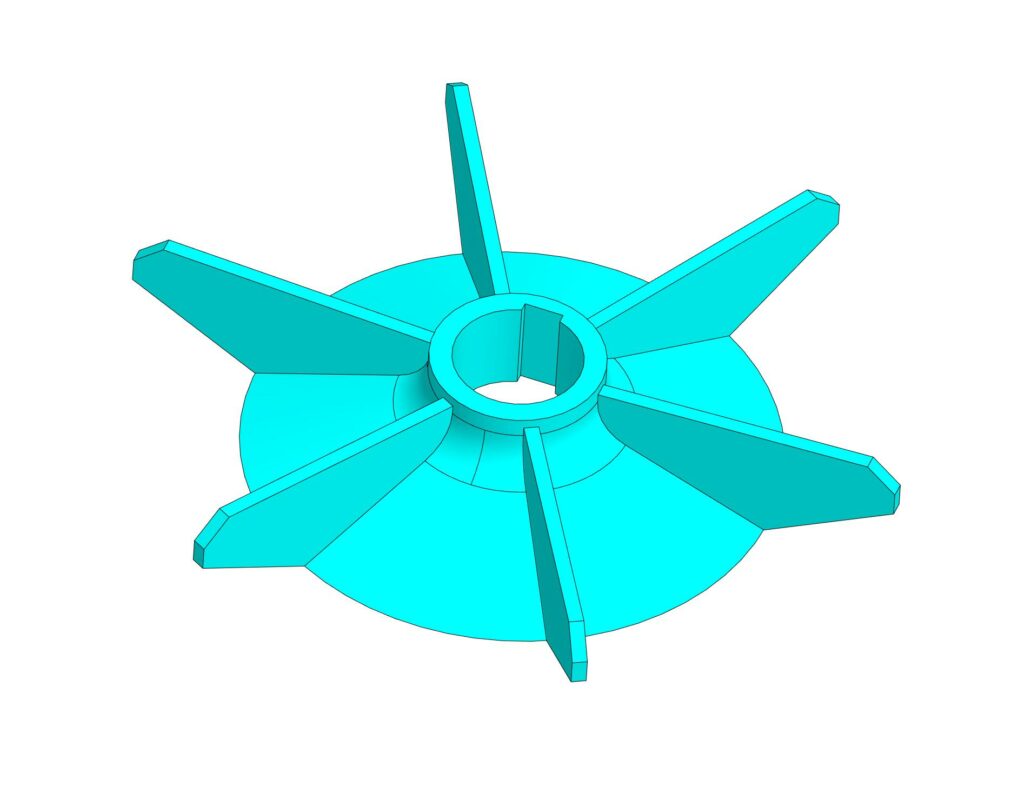

Крыльчатка изготовлена для последующей печати и замены сломанной оригинальной детали.
Размеры: посадочный диаметр на вал - 28 мм (в модели диаметр 26 мм, это связано с тем что посадка на вал производится путем разогрева посадочного места феном, это заводское решение)
Наружный диаметр - 160 мм.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- 3д модели для 3д принтера -
- Крыльчатка электродвигателя с валом 28 мм
Крыльчатка электродвигателя с валом 28 мм
0
3
119
2
2
20
Сообщить о проблеме
Автор
Александр
Зинченко
Дата
14.02.2025
Язык
Русский
Состав
3D Деталь
Софт
КОМПАС-3D 22
Как открыть?
Содержимое архива
-
Крыльчатка электродвигателя на вал 28 мм.m3d
-
Крыльчатка электродвигателя на вал 28 мм.stl
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Виталий
gurvita
Комментарии
2
Дмитрий
Ребров
Модератор
18.02.2025 в 17:57
Ссылка на комменарий 383280
Александр, внутренний диаметр 26мм, хотя вы указали 28. Почему так?
Александр
Зинченко
Автор
18.02.2025 в 20:04
Ссылка на комменарий 383292
Да, все верно. Это связано с тем что посадка на вал производится путем разогрева посадки феном. Таким образом гарантированно крыльчатка с вала не слетит. Это заводское решение мы его повторили.
