Лабораторный блок питания для питания ноутбуков

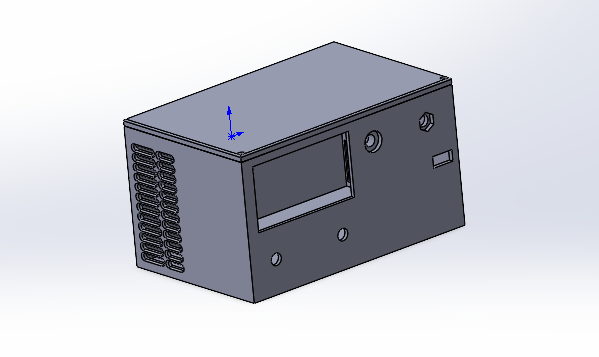

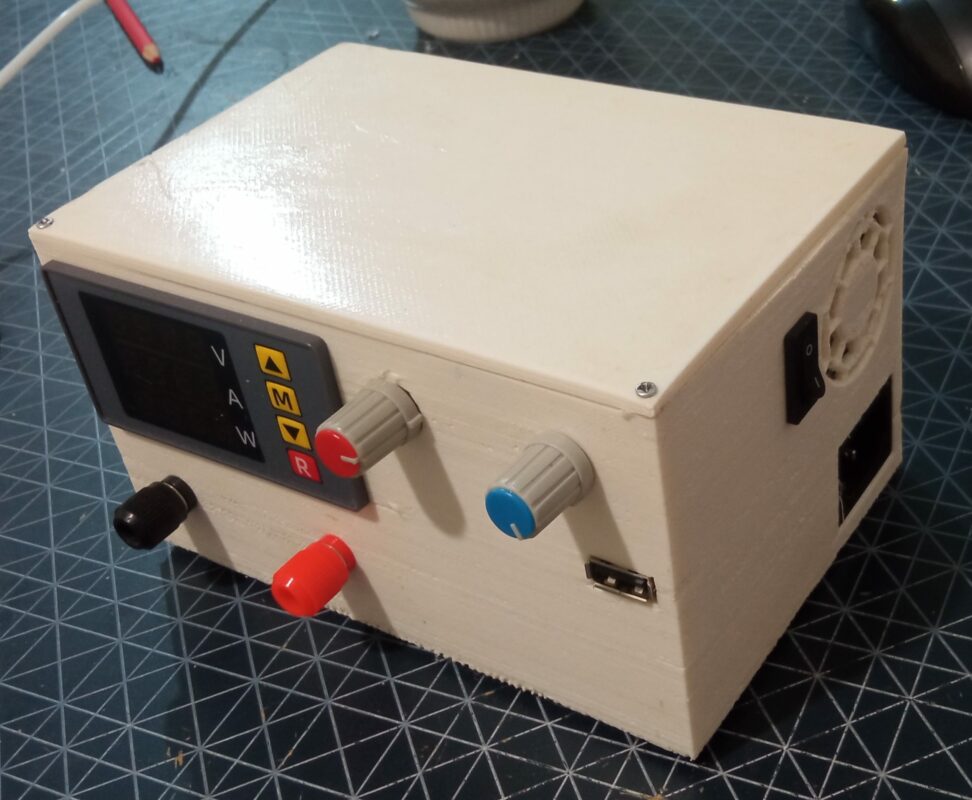

Лабораторный блок питания разрабатывался для питания ноутбуков через набор переходников для ноутбуков

1) Блок питания серверный Exegate ServerPRO-1U-F300 (с выключателем) 2) Цифровой вольтметр с ali 3)TENSTAR ROBOT Модуль повышающий преобразователь DC-DC 400вт 4)Подстрочный резистор 10ком и на 5ком (с цветными колпочками) 5)USB разъем распаренный на макетной плате(у меня был провод с usb разьемом от kyosera 2335) 6) Выходом под бананы красный и черный Регулировка напряжения от 10 до 60 вольт Usb просто припаивается к 5 вольт 2 провода 12 вольт (соединены вместе)и 2 провода GND (соединены вместе), подключаються к повышающему модулю Подстрочные резисторы W103 - 10ком Подстрочные резисторы W502 - 5ком Повышающий модуль питания красный соединяется с желтым цифрового вольтметра и выходом под бананы красный Повышающий модуль питания черный соединяется с черным питания вольтметра цифрового вольтметра Цифровой вольтметр толстый красный соединяется с выходом под бананы черный Цифровой вольтметр красный тонкий соединяется с 12 вольт БП и черный тонкий с GND БП
