Для сборки потребуется 4 вытяжные заклепки и 4 болта М6 так же заклепки диаметром 4.2 длинной не менее 4мм. Мотор-редуктор гриля и подогнать его к шестеренке.Обогнуть корпус
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Электровертел для шашлыков чертеж

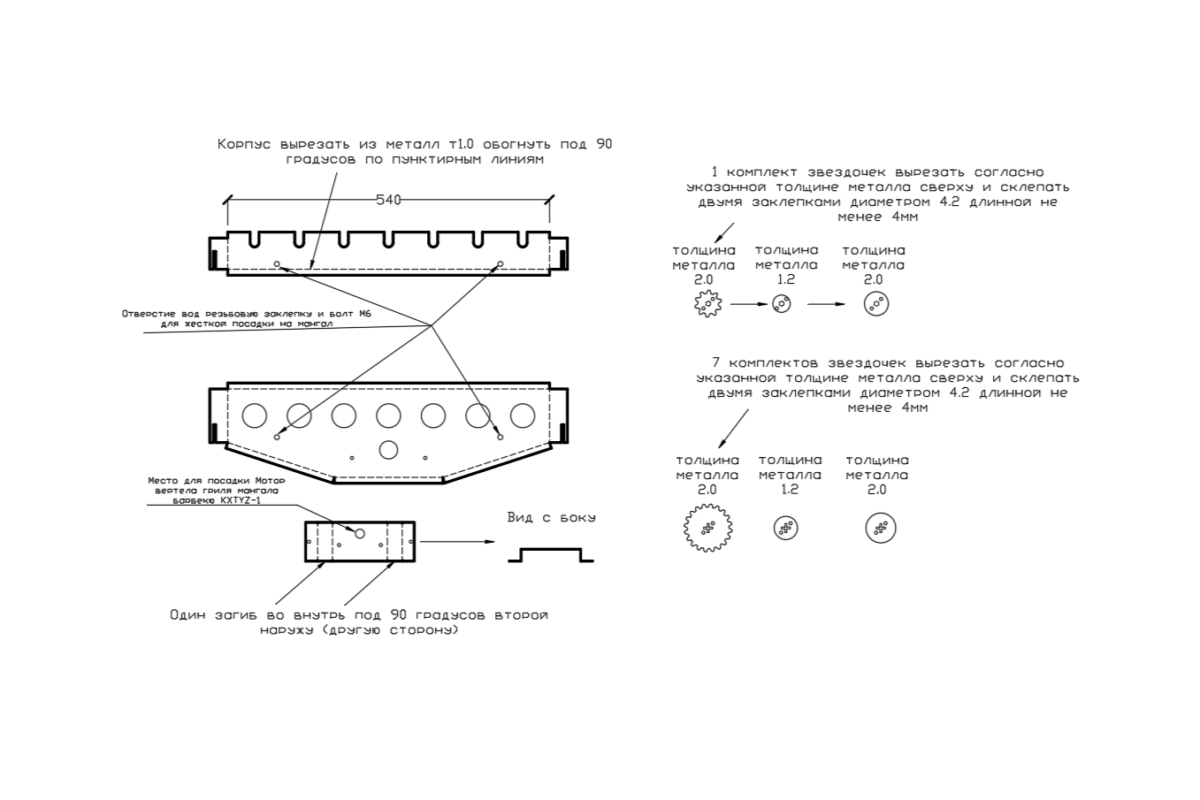

Электровертел для шашлыков чертеж
11
15
320
21
0
20
Сообщить о проблеме
Автор
Андрей
Семенюк
Дата
18.04.2025
Язык
Русский
Состав
DXF
Софт
AutoCAD 2018
Как открыть?
5
(1 отзыв)
Содержимое архива
-
Электровертел для шашлыков чертеж.dxf
-
Электровертел для шашлыков чертеж.png
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Ensys
Максим Мелешко
Олег
КБ Грозовик
здравствуйте. подскажите пожалуйста получается отверстие в пластине где звёздочка под шампура 40 мм предназначенная для шайбы д39.6 мм ?
Добрый день! Там ошибка Идет большая звездочка потом шайба диаметром 39.6 ее вставляете в корпус и распираете шайбой диаметром 42мм после нужно склепать на заклепки.(маленькую шайбу нужно увеличить до размера 42мм )
