Гриль-мангал

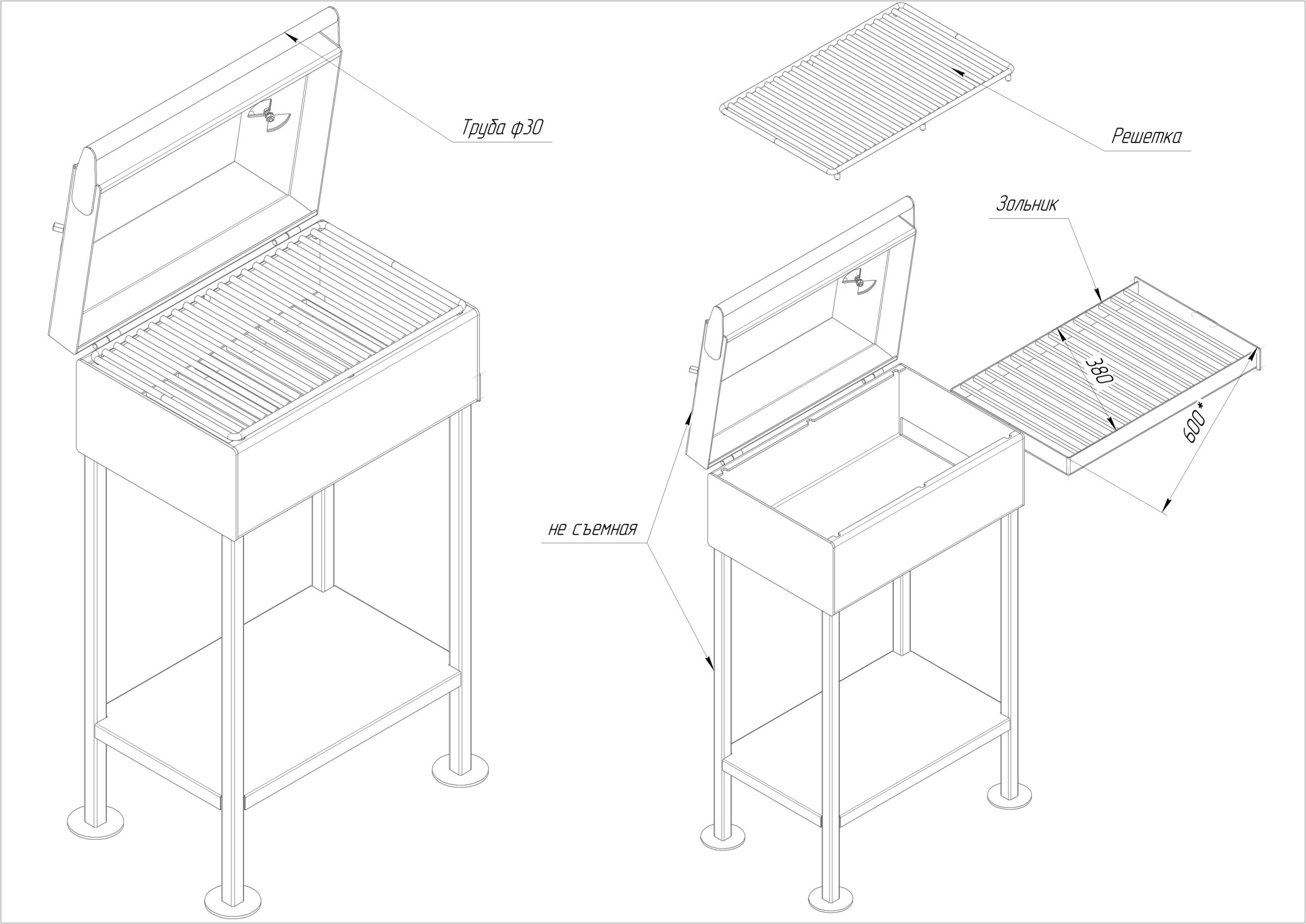

Мангал гриль, с съемным зольником. Размер 600х470х1200 Детали мангала изготавливаются из листового металла разных толщин 5, 3 мм и сортового проката ф12 и квадрат 10, а так же покупные изделия навески и болты М8, гайка М8. Собирается при помощи сварки. В крышке есть отверстия с заслонками, также сделано отверстие для термометра. В файлах есть развертки для лазера и эскизы для гибки.

Состав: СБ, Деталировка, 3D Сборка, dxf развертки

Софт: КОМПАС-3D 21.0.1

Файлы:
Полка.m3d
Реншетка.a3d
Общая.a3d
Заглушка.m3d
Швеллер.m3d
Кожух крышки.m3d
Кожух.m3d
Эскиз.cdw
Лист торец.m3d
Труба 30 - 606.m3d
Труба 30х30-314.m3d
Труба 30х30-600.m3d
Направляющая.m3d
Борт реншетки.m3d
РУчка.m3d
Ручка заглушки.m3d
Пруток 346.m3d
зольнпик.a3d
Стойка.m3d
Боковина.m3d
Каркас.a3d
Стенка крышки.m3d
Эскизы/
Эскизы/Уголок зольника.cdw
Эскизы/Кожух.cdw
Эскизы/Пята - Лист 5 - 4 шт..dxf
Эскизы/Полка.cdw
Эскизы/Кожух - Лист 5 - 1 шт..dxf
Эскизы/Лист зольника торец - Лист 3 - 1 шт..dxf
Эскизы/Заглушка - Лист 3 - 2 шт..dxf
Эскизы/Лист зольника - Лист 3 - 1 шт..dxf
Эскизы/Уголок зольника - Лист 3 - 2 шт..dxf
Эскизы/Лист торцевой с отв. - Лист 5 - 1 шт..dxf
Эскизы/Кожух крышки - Лист 3 - 1 шт..dxf
Эскизы/Боковина крышки - Лист 3 - 2 шт..dxf
Эскизы/Зольник.cdw
Эскизы/Гриль-барбекю.cdw
Эскизы/Лист торцевой - Лист 5 - 1 шт..dxf
Эскизы/Решётка.cdw
Эскизы/Стенка крышки - Лист 3 - 2 шт..dxf
Эскизы/Стенка крышки.cdw
Эскизы/Кожух крышки.cdw
Эскизы/Полка - Лист 1,5 - 1 шт..dxf
Крышка.a3d
пруток 10х10 - 3.m3d
Стенка.m3d
Навеска.a3d
Общая открытая.a3d
Ванна.a3d
Зольник.a3d
пруток 10х10 - 1.m3d
Лист зольника.m3d
Ответная часть навески.m3d
Стенка с отв..m3d
Уголок зольника.m3d
пруток 10х10 - 2.m3d
Ось навески.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
