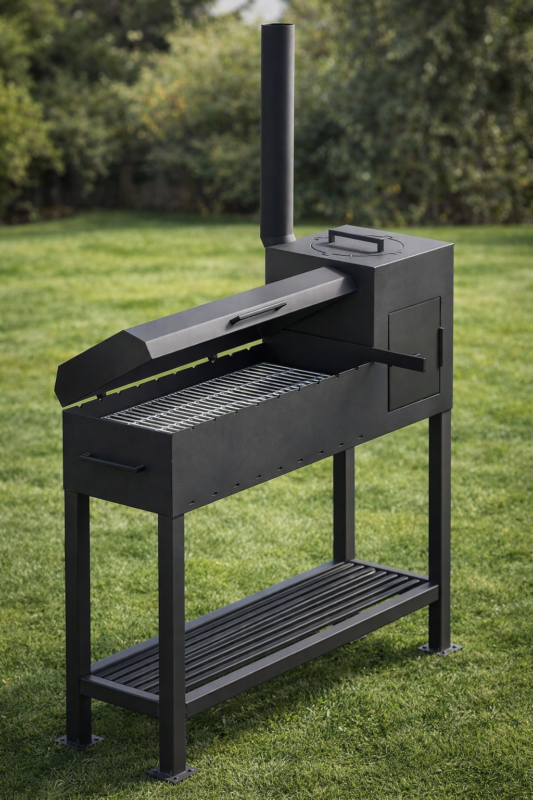

Мангал 3в1 - мангал, жаровня, гриль

Мангал 3в1. Включает в себя мангал, жаровню под казан и гриль. Отсек для дров совмещён с мангалом (отгорожен съёмной заслонкой, которая также служит как нагнетатель кислорода), чтобы после прогорания дров можно было пересыпать свежий уголь в мангальный отсек.
Дымоход съёмный, также как и каркас из профиля 40х40.
Общие габариты - 980х1023х300

3D Модели Гриль жаровня Мангал

Автор

user-1451061

Дата

16.03.2026

Язык

Русский

Состав

3д модели, dxf файлы, потребность сырья, схемы резки профильной трубы

Софт

КОМПАС-3D 22 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - - s3_Дно_1шт.DXF
    - s3_Замок дверцы печи_1шт.dxf
    - s3_Крышка_1шт.DXF
    - s3_Ограничитель замка дверцы_1шт.dxf
    - s3_Перегородка_1шт.DXF
    - s3_Ребро для заслонки_2шт.DXF
    - s3_Стенка задняя_1шт.DXF
    - s3_Стенка левая_1шт.DXF
    - s3_Стенка передняя_1шт.DXF
    - s3_Стенка правая_1шт.DXF
    - s3_Стенка средняя_1шт.DXF
    - s5_Заглушка_4шт.DXF
    - s5_Петли гриль_6шт.DXF
    - s5_Подпятник_4шт.DXF
    - s5_нерж_Решётка гриль_1шт.DXF
  - - Каркас _ МНГЛ.001.03.cdw
    - Каркас _ МНГЛ.001.03.pdf
    - Крышка гриль _ МНГЛ.001.04.cdw
    - Крышка гриль _ МНГЛ.001.04.pdf
    - Мангал _ МНГЛ.001.cdw
    - Мангал _ МНГЛ.001.pdf
    - Отвод _ МНГЛ.001.02.cdw
    - Отвод _ МНГЛ.001.02.pdf
    - Тело мангала _ МНГЛ.001.01.cdw
    - Тело мангала _ МНГЛ.001.01.pdf
  - Мангал _ МНГЛ.001 СБ.pdf
  - Потребность.txt
  - Схема 10х10х1.pdf
  - Схема 40х40х2.pdf
- - Дверца.a3d
- - Боковая стенка крышки.m3d
  - Верхняя стенка крышки.m3d
  - Крышка гриль _ МНГЛ.001.04.a3d
  - Нижняя стенка крышки.m3d
  - Средняя стенка крышки.m3d
- - Отвод составной.a3d
  - Полусектор позиция 1.m3d
  - Полусектор позиция 2.m3d
  - Сектор позиция 3_1.m3d
  - Сектор позиция 3_2.m3d
- Верхняя стенка.m3d
- Дно.m3d
- Задняя стенка.m3d
- Закладная.m3d
- Заслонка.m3d
- Крышка печки.m3d
- Лицевая стенка.m3d
- МНГЛ.001.01 Тело мангала.a3d
- МНГЛ.001.03 Каркас.a3d
- Мангал.a3d
- Мангал.stp
- Ножка.m3d
- Петля.m3d
- Петля с крышкой.m3d
- Ребро заслонки.m3d
- Ребро заслонки 2.m3d
- Решетка гриль.m3d
- Ручка.m3d
- Стенка левая.m3d
- Стенка правая.m3d
- Стенка средняя.m3d
