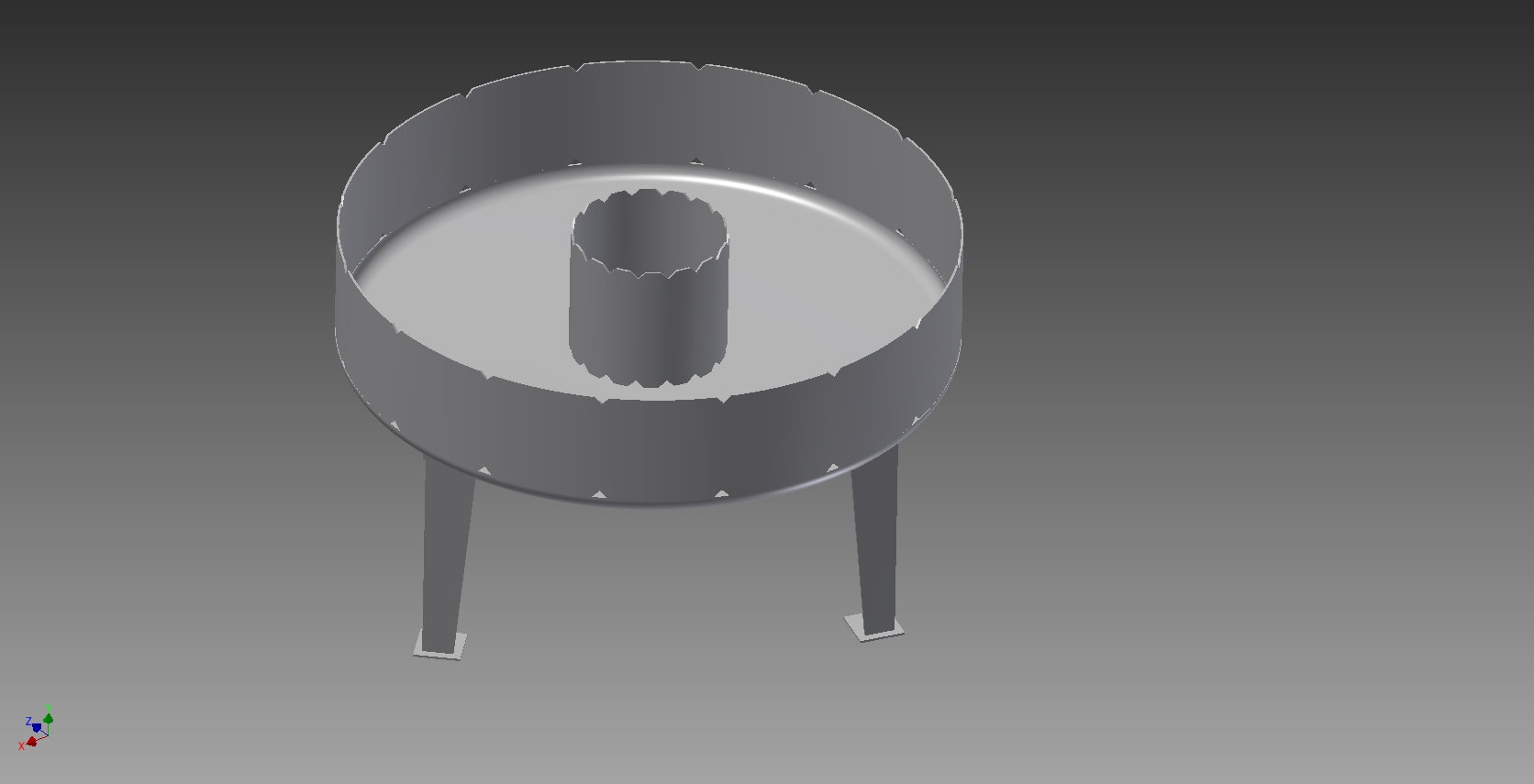

Конгал (круглый мангал) габаритные размеры диаметр наружной опоры шпажки 790мм , внутренний 200мм, глубина конгала 170мм, высота общая 500мм, металл использовался черный холоднокатаный толщина 3мм , развертки можно сделать под себя отверстия под шпажки можно увеличивать кол-во или уменьшать, нижний диск с подкатом, делался под наше производство, под станок, заготовка квадрат 840, режется диск диаметром 820 и подкатывается под диаметр 790, можно не делать подкат а просто вырезать диск диаметром 790.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Конгал (круглый мангал)
Конгал (круглый мангал)
0
6
240
0
0
50
Сообщить о проблеме
Автор
Роман
Гура
Дата
19.06.2020
Язык
Русский
Состав
3D Сборка, детали
Софт
Autodesk Inventor 14
Как открыть?
Содержимое архива
-
Обечайка.ipt
-
плотформ.ipt
-
уголок.ipt
-
Диск ф790.ipt
-
Сборка ноги.iam
-
Сборка конгала.iam
-
нога.ipt
-
Труба ф200х172.ipt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
