Коптилка г/к с гидрозатвором

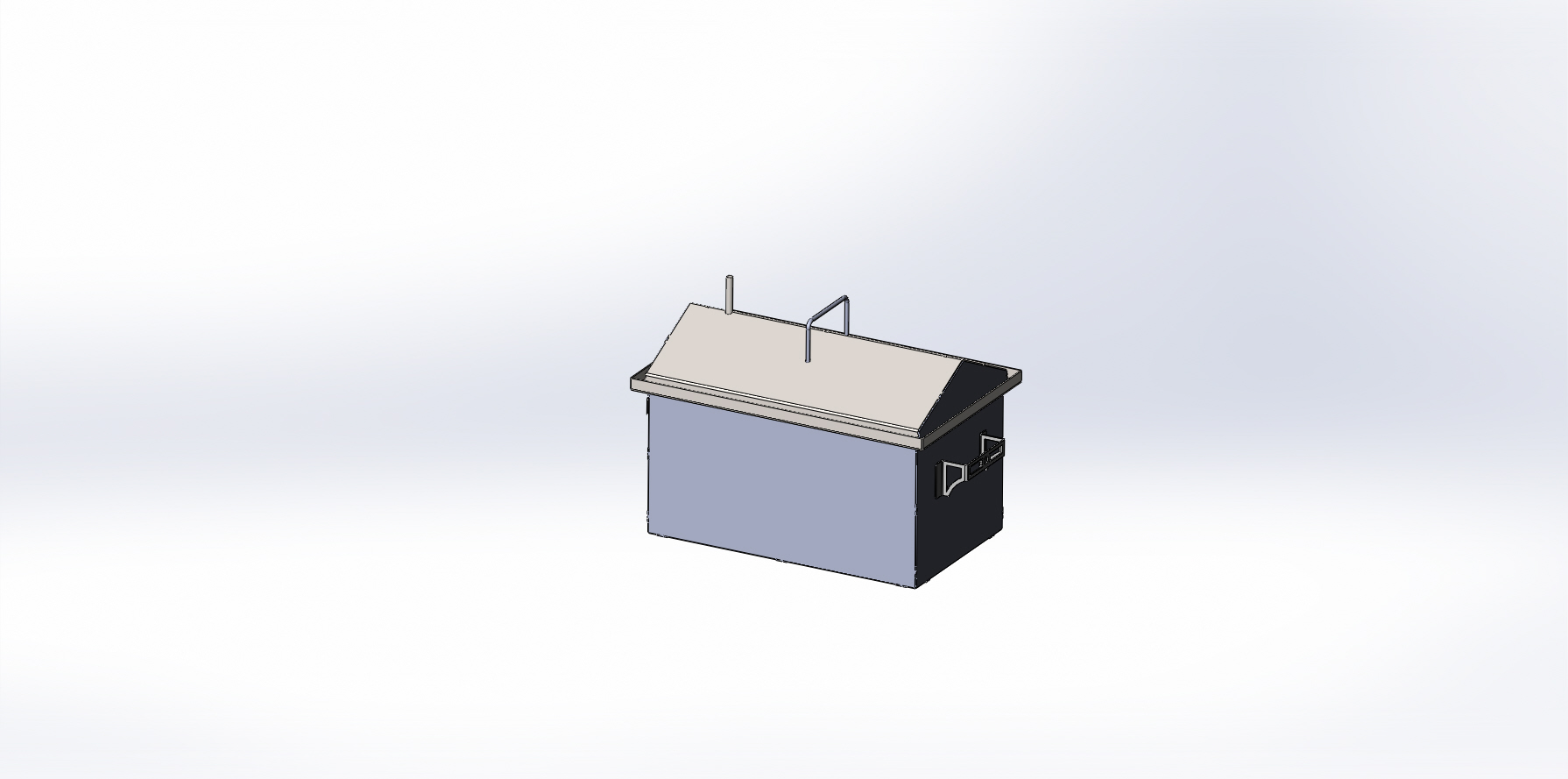

Коптилка горячего копчения 450х270х250 (ДхШхВ) с гидрозатвором, выполнена из листового металла, сборка шип-паз.

Состав: 3D модель коптилки + деталировка+ dxf развертки

Софт: SolidWorks 17

Файлы:

Каталог
Модели для станков ЧПУ
Коптилка г/к с гидрозатвором

Развертка - Уголок 20х19,5х310.DXF

Развертка - Деталь2.DXF

Уголок для внутрянки.SLDPRT

Развертка - боковина.DXF

боковина.SLDPRT

часть Держателя.SLDPRT

Трубка d10.SLDPRT

Уголок20х19,5х490.SLDPRT

коптилка СБ.SLDASM

Развертка - сетка вар3.DXF

Развертка - Деталь141^Коптильня часть крышки.DXF

Развертка - Уголок20х19,5х490.DXF

сетка.SLDPRT

Дно.SLDPRT

Развертка - часть Держателя.DXF

сетка вар3.SLDPRT

Развертка - Дно.DXF

Торцы.SLDPRT

поддон для жира.SLDPRT

Развертка - Уголок для внутрянки.DXF

Развертка - Деталь141^Коптильня часть крышки 2.DXF

Развертка - ручка.DXF

Развертка - Торцы.DXF

Развертка - поддон для жира.DXF

Уголок 20х19,5х310.SLDPRT

внутрянка СБ.SLDASM

Развертка - сетка.DXF

Деталь2.sldprt

рамка гидрозатвора.SLDASM

ручка.SLDPRT

ручка крыши ПРУТОК.SLDPRT

Деталь141^Коптильня часть крышки 2.SLDPRT

Деталь141^Коптильня часть крышки.SLDPRT
