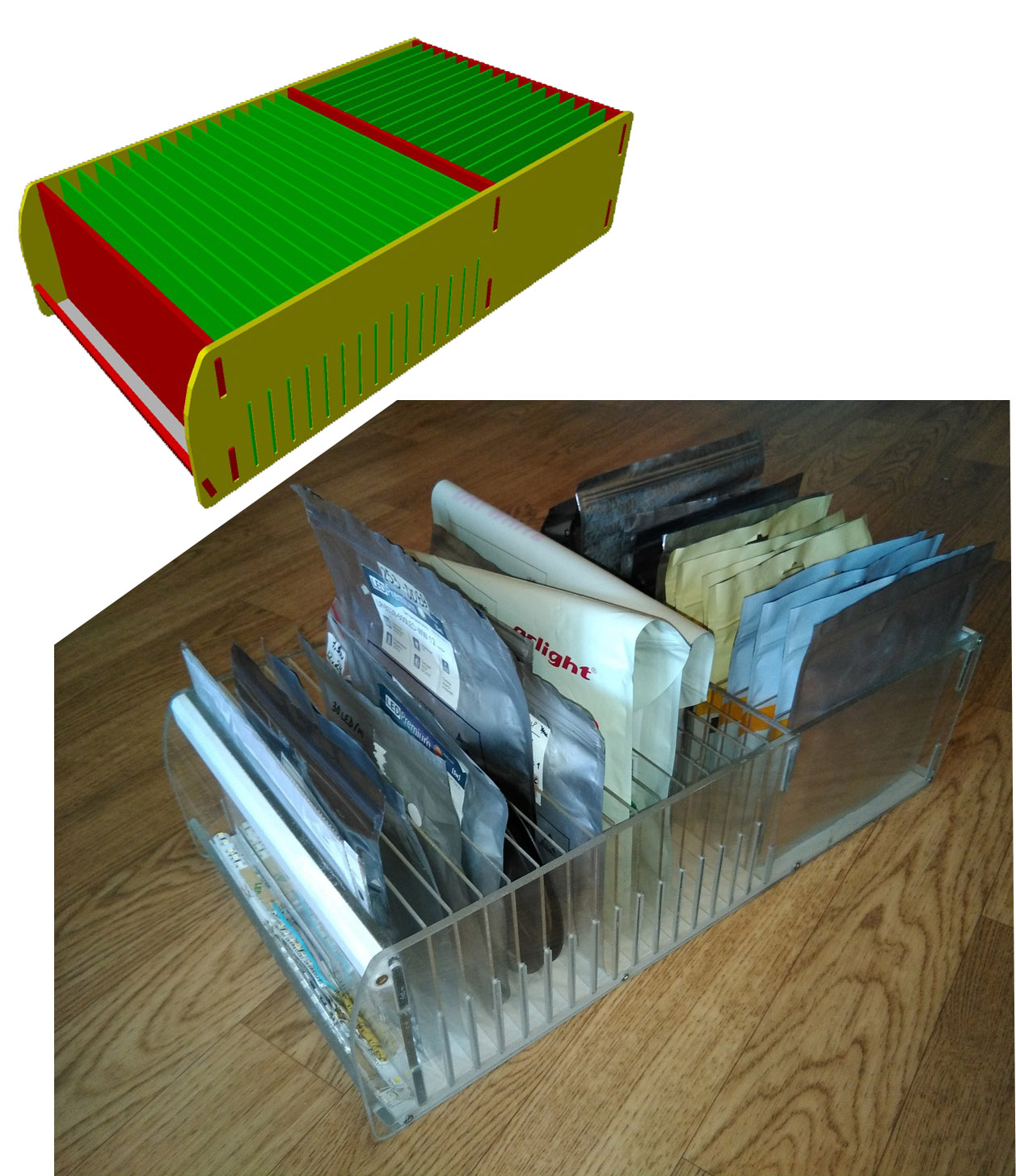

Коробка-органайзер для хранения катушек-конвертов со светодиодной лентой

Коробка-органайзер для хранения бобин (катушек в конвертах-пакетах) со светодиодной лентой. Изготавливать детали можно из следующих материалов:
1) дно-основание - из ПВХ пластика толщиной 10 мм;
2) боковые части и стенки каркаса - из оргстекла толщиной 5 мм;
3) съемные перегородки - из оргстекла толщиной 2 мм.
Количество перегородок может быть не полным в расчете на отсеки большей величины, чем шаг установки. Это позволит укладывать несколько конвертов с LED-лентой в один большой отсек (чтобы экономить место). Положение перегородок можно менять не разбирая каркаса за счет люфтов (перегородка толщиной 2 мм в пазу шириной 3 мм) и дугообразного искривления при нажатии на середину перегородки.
Среди файлов: 3d-модель (.dwg), плоские контуры и модели для резки на ЧПУ (.dwg), а также управляющие программы (G-коды) для фрезерного станка с ЧПУ (.NC).

Состав: Модель коробки-органайзера Язык документа

Софт: AutoCAD 2010

Каталог / Модели для станков ЧПУ / Коробка-органайзер для хранения катушек-конвертов со светодиодной лентой

Просмотр файлов
LED-box.dwg
LED-box_2d-place.dwg
model_x284_y400_z5_plexiglas_2??.dwg
model_x284_y568_z5_plexiglas_2??.dwg
model_x294_y915_z10_plexiglas_5??.dwg
plexiglas_2??_cutter_d3_z0-2.5_(MODEL_X284_Y400_Z5).NC
plexiglas_2??_cutter_d3_z0-2.5_(MODEL_X284_Y568_Z5).NC
plexiglas_5??_cutter_d3_z0-6_(???????).NC
plexiglas_5??_cutter_d3_z0-6_(?⢥????).NC
