Корпус для точечной сварки из трансформатора микроволновки

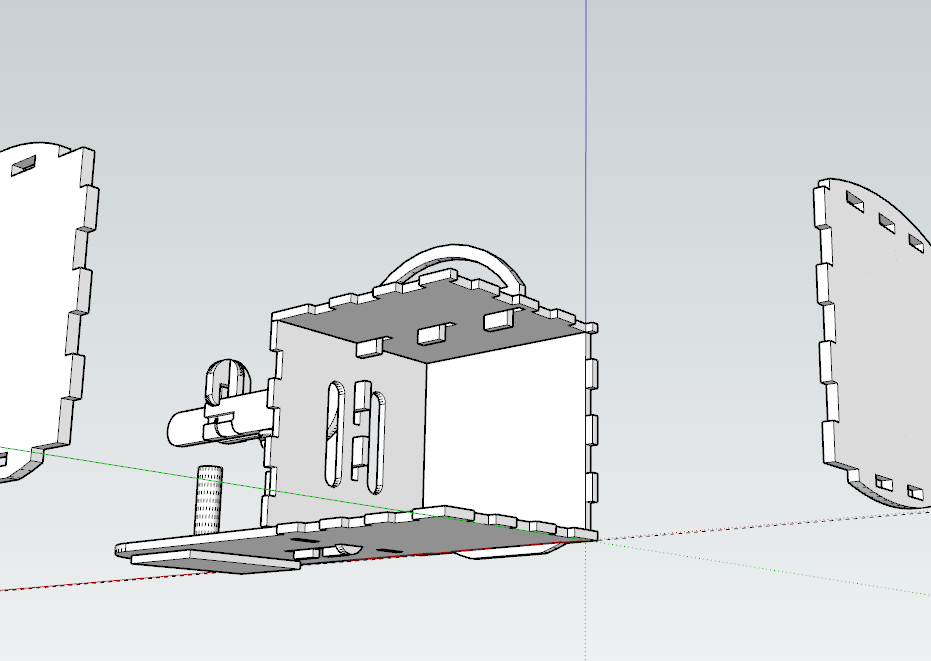

Данный корпус изготовлен из фанеры толщиной 6мм. Для вырезания деталей использовалась фреза 1.5мм и ЧПУ станок. Корпус разработан таким образом, что бы в него мог поместиться практически любой трансформатор подходящих размеров, а так же электроника управления. Боковины корпуса можно не приклеивать к основанию, поскольку они спроектированы специально, что бы передавать нагрузку от основания к крышке, за счет глухих пазов.
В передней части корпуса имеется рычаг, он носит функцию исполнительного устройства. Рычаг состоит из трех частей: двух боковин и центральной части. Боковины рычага движутся не зависимо друг от друга. Работает это так: нажимая на центральную часть рычага, он движется вниз вместе с боковинами, как только электроды установленные на боковинах касаются пластины с аккумулятором они останавливаются, а центральная часть продолжает двигаться вниз. Электроды установлены в "нулевые шины". Продолжая нажимать на рычаг, он передает усилие на боковины через установленные пружины, которые сильнее прижимают электроды к пластине, тем самым создают хороший контакт между свариваемыми деталями. Пружины имеют силу сжатия 2-3кг, 9.5мм в диаметре и около 15мм длинной. Преодолевая сжатие пружин, рычаг нажимает на микропереключатель, который приводит к срабатыванию схемы управления, происходит сварка.
Автоматику управления описывать не имеет смысла, так же как и конструкцию трансформатора, их полно в интернете.

Состав: 3D Сборка + выкройка dxf Язык документа

Софт: Google SketchUp 2018

Файлы:

Каталог / Модели для станков ЧПУ / Корпус для точечной сварки из трансформатора микроволновки

корпус/
корпус/3D Сборка.skp
корпус/боковая стенка левая и (правая зеркально) 6мм.dxf
корпус/боковины рычага 8мм.dxf
корпус/верх 6мм.dxf
корпус/держатели акб 3шт 6мм.dxf
корпус/держатели акб 6мм.dxf
корпус/держатель микропереключателя 6мм.dxf
корпус/держатель рычага 6мм.dxf
корпус/задняя стенка 6мм.dxf
корпус/Картинки готового корпуса.pdf
корпус/нижний упор 6мм.dxf
корпус/нижняя опора 6мм.dxf
корпус/низ 6мм.dxf
корпус/передняя стенка 6мм.dxf
корпус/ручка 6мм.dxf
корпус/рычаг 6мм.dxf
