Кронштейн раздвижной для микроволновки

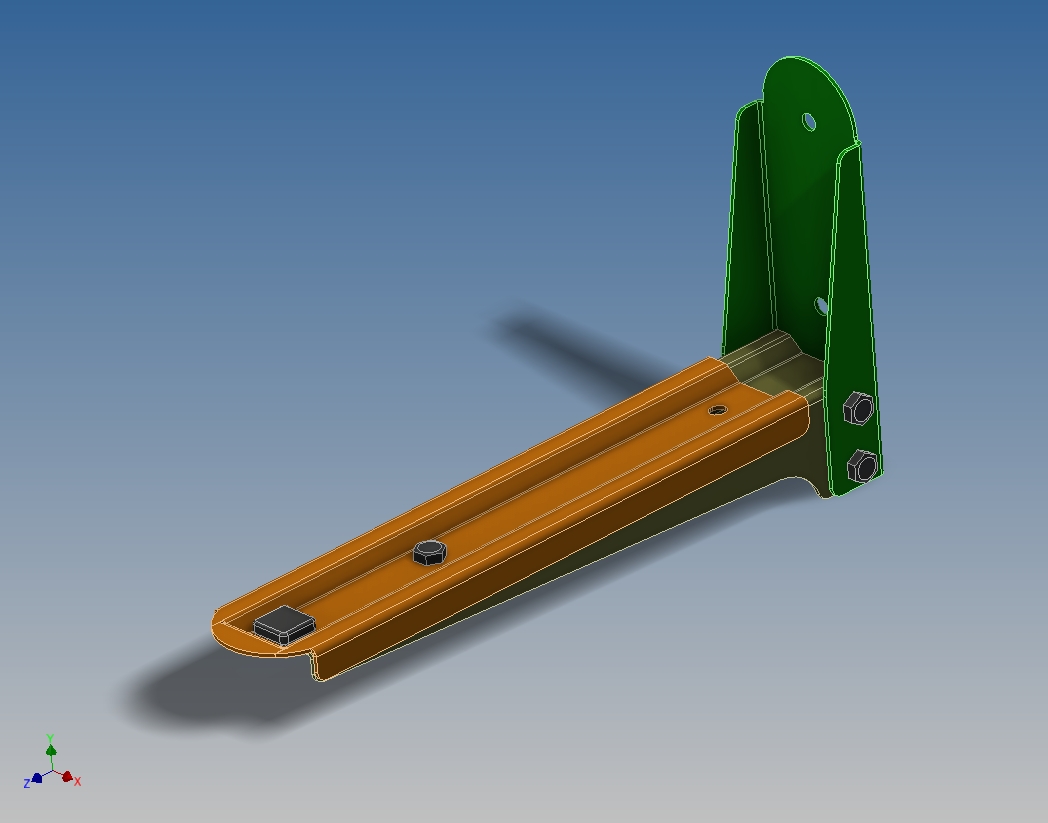

Зд модель кронштейна универсального (раздвижного) для крепления микроволновой печи на стену . Используются парами, то есть для крепления одной печи необходимо изготовить два кронштейна. Габариты : ширина 60мм,высота 150мм, длина 280мм минимальная (400 мм максимальная). Также приложены развертки деталей в dxf и гибочный чертеж. Материал изготовления сталь толщиной 1.5мм.

Состав: Зд модель, контуры dxf

Софт: Autodesk Inventor 2013

Файлы:
Kronstein microwave/
Kronstein microwave/Detal 02.ipt
Kronstein microwave/Kronstein 01(sobr).jpg
Kronstein microwave/Kronstein 01-01.pdf
Kronstein microwave/Detal 02.idw
Kronstein microwave/Detali (gibka).pdf
Kronstein microwave/OldVersions/
Kronstein microwave/OldVersions/Bolt s gaykoy(shayba)_M6.0001.ipt
Kronstein microwave/OldVersions/Kronstein 01.0007.iam
Kronstein microwave/OldVersions/Detal 03.0005.ipt
Kronstein microwave/OldVersions/Kronstein 01.0003.idw
Kronstein microwave/OldVersions/Detal 02.0003.ipt
Kronstein microwave/OldVersions/Detal 01.0007.ipt
Kronstein microwave/OldVersions/Detal 02.0002.idw
Kronstein microwave/OldVersions/Bolt s gaykoy_M6.0001.ipt
Kronstein microwave/Bolt s gaykoy_M6.ipt
Kronstein microwave/Detal 01.dxf
Kronstein microwave/Detal 03.ipt
Kronstein microwave/Kronstein microwave.ipj
Kronstein microwave/Detal 02.pdf
Kronstein microwave/lockfile.lck
Kronstein microwave/Kronstein 01.iam
Kronstein microwave/Kronstein 01.jpg
Kronstein microwave/Bolt s gaykoy(shayba)_M6.ipt
Kronstein microwave/Kronstein 01.idw
Kronstein microwave/Detal 01.ipt
Kronstein microwave/Detal 4(nakladka).ipt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

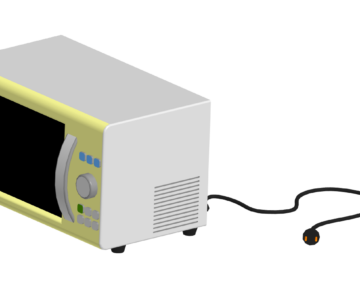

Микроволновка
