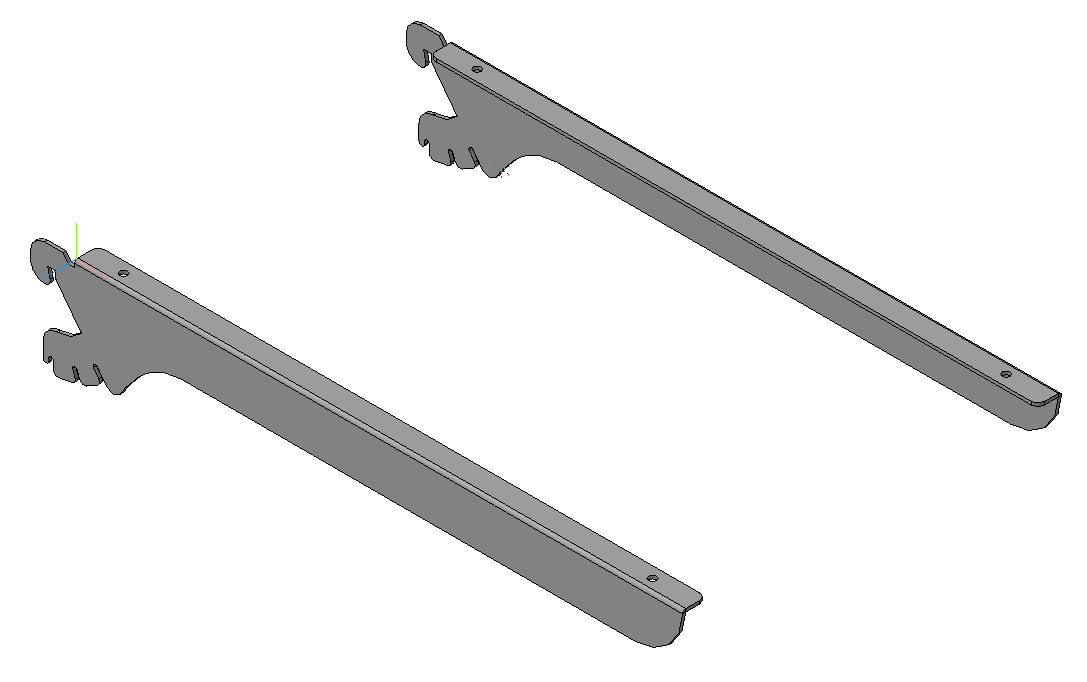

Кронштейны 400 мм трехугловые. Пара.

Кронштейны 400 мм трехугловые с углами наклона 90, 45 и 20 градусов для перфорированных профилей системы "Базис". 45 градусов в описании продавца, но по факту этот угол составляет 37 градусов. Форма и размеры сняты с реального изделия. Толщина металла 2 мм, диаметры отверстий 5 мм. Модель выполнена в Компас версии 16.

Состав: 3D сборка (две детали) + одна деталь базовая+развертка. Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Модели для станков ЧПУ / Кронштейны 400 мм трехугловые. Пара.

Кронштейн 400 трехугловой.m3d
Кронштейн 400 мм трехугловой Пара.a3d
Кронштейн 400 мм трехугловой Развертка.jpg
Кронштейн 400 мм трехугловой Развертка.cdw
Кронштейн 400 мм трехугловой Развертка.dxf
