Мангал вырезанный на лазере или плазме с полкками

Мангал вырезанный на лазере или плазме с полкками

315

20208

109

Чертеж Мангал вырезанный на лазере или плазме с полкками

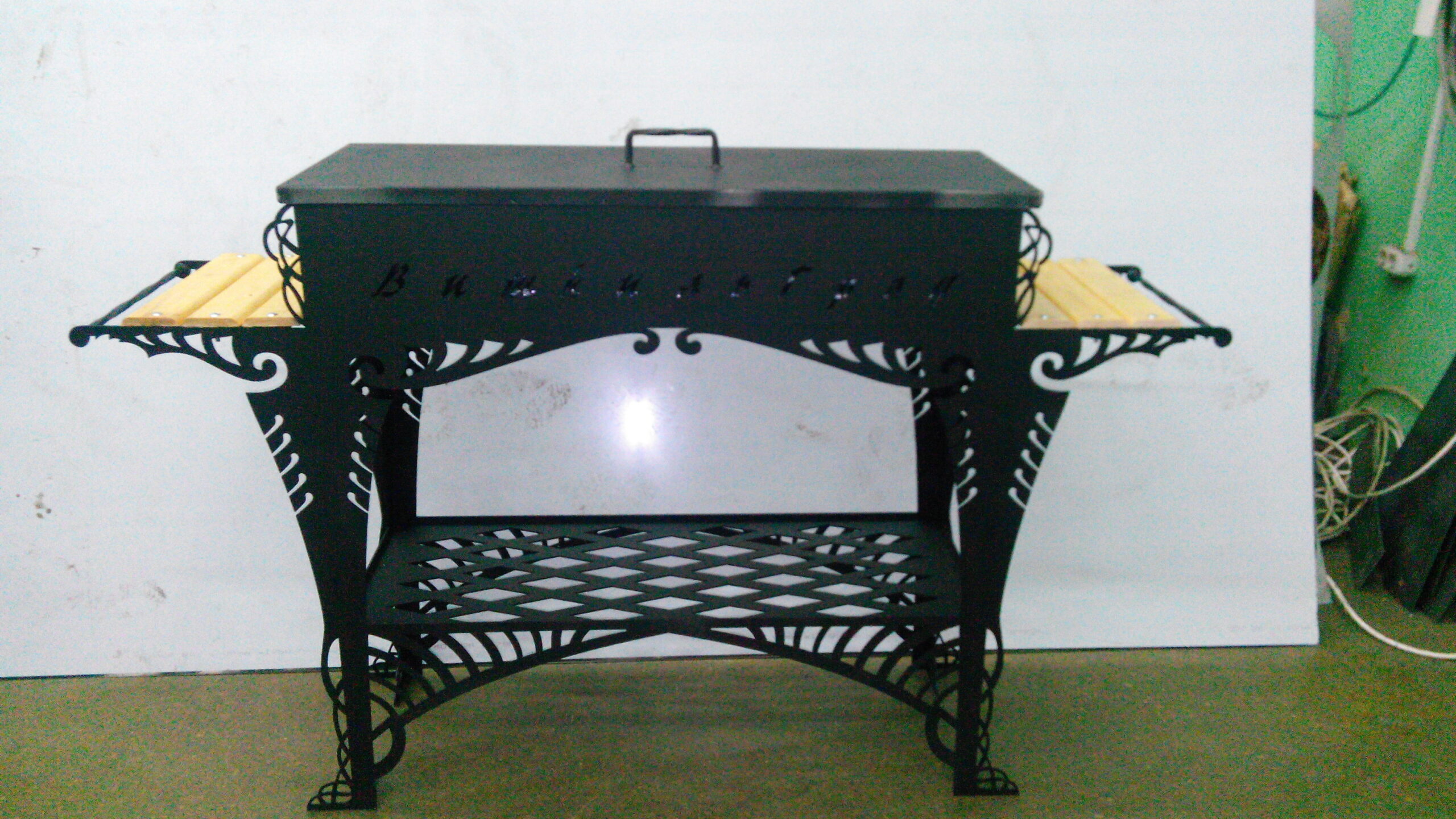

Резной мангал, вырезанный на лазере или плазме из листа толщиной 3мм

dxf Мангал Резной

Автор

MichailSo

Дата

07.02.2016

Язык

Русский

Состав

dxf файлы всех деталей мангала, фото готового мангала

Софт

AutoCAD 2007 Как открыть?

Содержимое архива

Боковина.dxf
Пластина 4шт.dxf
кронштейн-4шт.dxf
Передняя стенка1.frw
Дно.frw
Пластина 4шт.frw
Дно.dxf
Полка.dxf
Боковина.frw
Полка.frw
1 (1).jpg
Передняя стенка1.dxf

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Мангал для резки на чпу (лазер, плазма)

Мангал вертикальный для лазера (или плазмы)

Рыба - для резки плазмой или лазером

Мангал разборный "Кельтика"

Мангал WofT под ЧПУ (плазма)

100

Вертикальный мангал для плазмы

Задания с фриланса

Нужен чертеж для карты операций в виде сканирования и лазера есть шаблоны которые нужно доработать

договорная

Lil Erochka

3 недели назад

Разработать КР для индивидуального жилого дома по эскизному проекту АР

договорная

user-7570409

3 недели назад

Сделать 3д модель задней рамки номера

договорная

user-5936205

20.03.2025

Все задания

Вопросы по теме

Где в Inventor живут Свойства ГОСТ

Хачатур Карапетян

4 дня назад

Как добавить свой материал в SolidWorks?

Halk

4 недели назад

Модуль упругости стали

Сергей Романов

22.01.2025

Все вопросы

Комментарии 15

Владимир Матвеев

18.02.2021 в 10:34

Мангал огонь !!!
Крышки только нет сам вырезал
Вместо досок пропустил полосу 20×4 и не надо кронштейны резать

BVV326094

11.01.2021 в 12:49

А какой высоты мангал?

Дмитрий Ребров Модератор

11.01.2021 в 13:23

900*350*1500 (максимальная длинна по полкам)

voda2110

21.07.2019 в 12:23

Ошибка скачивания. Фаил не получен. Что делать?

Андрей Модератор

21.07.2019 в 12:56

перекачать повторно в своем профиле без баллов и обновить архиватор

Павел Прокопьев

20.05.2019 в 12:17

Солидный мангал

Никита Бирюков

04.06.2018 в 14:18

Отлично выглядит

Дмитрий Ребров Модератор

02.10.2016 в 00:47

к каким кронштейнам? эти пластины привариваются к боковинам, как раз по дощечки и их 4 шт, как раз по два на сторону а к ним уже дощечки. и по размерам подходят

rini163

02.10.2016 в 20:10

в составе скачиваемого архива посмотрите - есть кронштейн - 4 шт, и есть пластина - 4 шт. это разные детали, хоть и габариты схожи. в принципе, черт с ними, с пластинами. без них тоже собирается. просто понять хотел, куда они идут

Дмитрий Ребров Модератор

03.10.2016 в 09:41

вы посмотрите, в комплекте компаса фалов ее нет. А если сравнить размеры то эти детали почти одинаковы, отличаются только длиной, видимо автор просто примерял по длине сколько дощечек встанет и все. Некуда их еще ставить.

rini163

29.09.2016 в 22:55

Сборки нет. И фото готового мангала тоже не оказалось в архиве. Собирать-то как?

Дмитрий Ребров Модератор

30.09.2016 в 09:07

фото на картинке тут.

rini163

01.10.2016 в 10:03

Там есть несколько пластин, и мне непонятно куда они крепятся.

Дмитрий Ребров Модератор

01.10.2016 в 22:10

деревянные дощечки прикручиваются болтами к ним наверное

rini163

01.10.2016 в 23:28

это к кронштейнам прикручиваются, как я понял. там 4 пластины еще есть. вот куда они идут - ума не приложу. собирается-то и без них вполне, но, если они есть, то для чего? вот в чем вопрос.
