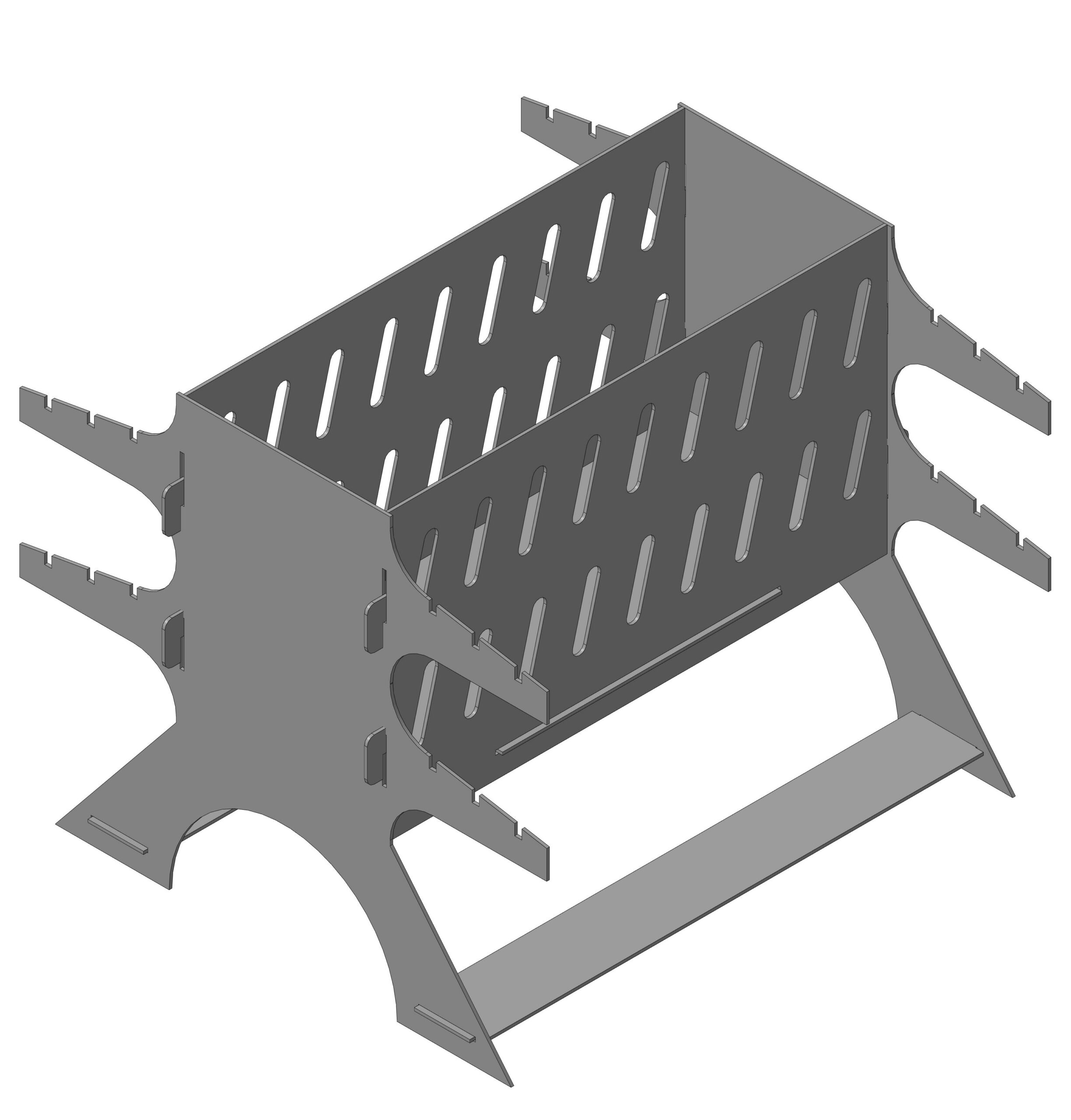

Мангал вертикальный. Толщина металла 2мм. (если нужно больше, необходимо увеличивать ширину пазов.
Габариты : 350x370(по крайним плоскостям сам корпус 150)x 300мм (ДxШxВ).
В архиве имеются файлы деталей в формате DXF, m3d, и сама сборка a3d.
Сам мангал состоит из 4 деталей:
1. Боковина (2 шт.)
2. Торец (2 шт.)
3. Дно (1 шт.)
4. Распорка (2 шт.)
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Мангал вертикальный для лазера (или плазмы)
Мангал вертикальный для лазера (или плазмы)
0
29
1204
9
0
40
Сообщить о проблеме
Автор
123
Дата
30.06.2020
Язык
Русский
Состав
3D сборка, деталировка в формате DXF, детали 3D
Софт
КОМПАС-3D 18.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
мангал вертикальный
-
Торец.m3d
-
Распорка.m3d
-
Боковина.m3d
-
Технологическая сборка.t3d
-
DXF
-
Боковина.dxf
-
дно.dxf
-
Распорка.dxf
-
Торец.dxf
-
-
Технологическая сборка.jpg
-
Дно.m3d
-
