Вертикальный мангал модернизированный

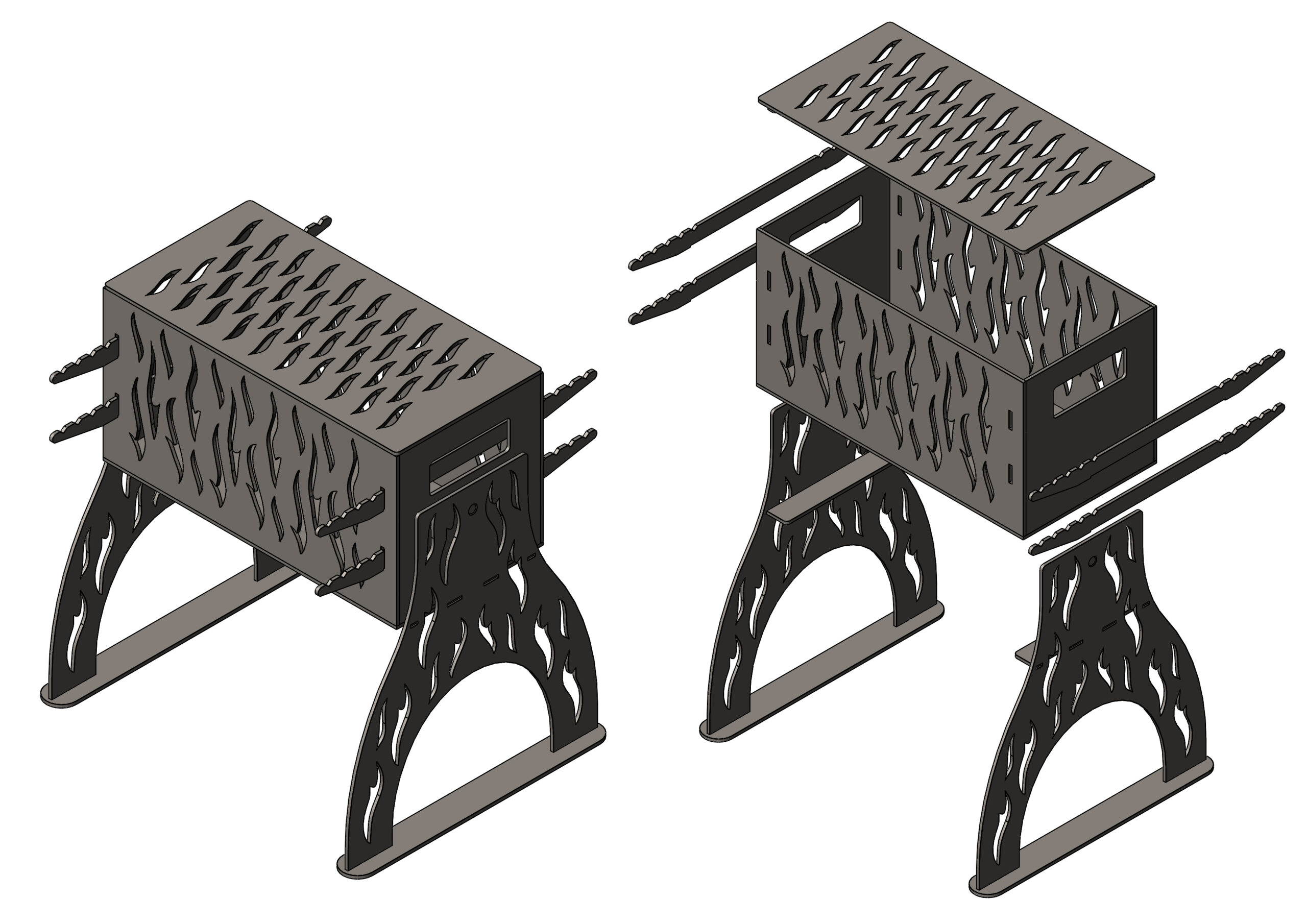

Мангал выполнен из стального листа толщиной 4 мм.
В процессе его разработки, были внесены корректировки и замечания от бывалых рыбаков и охотников.
Мангал очень удобен в применении, отлично подойдет для выездного пикника или отдыха.
С помощью этого мангала можно приготовить еду на шампурах, на сковороде и для чайника место есть.
Максимальные габаритные размеры: 444*350*460 мм.
Кронштейны для шампуров длиной 380 мм.

Состав: 3D Сборка, 3D Модели, Чертежи, Развертки, Спецификации.

Софт: SolidWorks 2019 SP3.0

Файлы:

Каталог
Модели для станков ЧПУ
Вертикальный мангал модернизированный

23.02 Вертикальный мангал модернизированный/

23.02 Вертикальный мангал модернизированный/23.02 00.001 Кронштейн.SLDPRT

23.02 Вертикальный мангал модернизированный/Описание мангала.txt

23.02 Вертикальный мангал модернизированный/23.02 00.010 СБ Вертикальный мангал модернизированный.SLDASM

23.02 Вертикальный мангал модернизированный/23.02 02.000 СБ Крышка/

23.02 Вертикальный мангал модернизированный/23.02 02.000 СБ Крышка/Развертка - 23.02 02.011 Лист.DXF

23.02 Вертикальный мангал модернизированный/23.02 02.000 СБ Крышка/23.02 02.011 Лист.SLDDRW

23.02 Вертикальный мангал модернизированный/23.02 02.000 СБ Крышка/23.02 02.010 СБ Крышка.SLDDRW

23.02 Вертикальный мангал модернизированный/23.02 02.000 СБ Крышка/23.02 02.010 СБ Крышка.PDF

23.02 Вертикальный мангал модернизированный/23.02 02.000 СБ Крышка/Гайка М10.SLDPRT

23.02 Вертикальный мангал модернизированный/23.02 02.000 СБ Крышка/23.02 02.010 СБ Крышка.SLDASM

23.02 Вертикальный мангал модернизированный/23.02 02.000 СБ Крышка/23.02 02.011 Лист.PDF

23.02 Вертикальный мангал модернизированный/23.02 02.000 СБ Крышка/23.02 02.011 Лист.SLDPRT

23.02 Вертикальный мангал модернизированный/23.02 00.010 СБ Вертикальный мангал модернизированный.PDF

23.02 Вертикальный мангал модернизированный/23.02 00.001 Кронштейн.PDF

23.02 Вертикальный мангал модернизированный/23.02 00.001 Кронштейн.SLDDRW

23.02 Вертикальный мангал модернизированный/23.02 00.010 СБ Вертикальный мангал модернизированный.SLDDRW

23.02 Вертикальный мангал модернизированный/23.02 00.010 СБ Вертикальный мангал модернизированный.JPG

23.02 Вертикальный мангал модернизированный/23.02 01.000 СБ Корпус/

23.02 Вертикальный мангал модернизированный/23.02 01.000 СБ Корпус/23.02 01.011 Основание.SLDPRT

23.02 Вертикальный мангал модернизированный/23.02 01.000 СБ Корпус/23.02 01.013 Стенка.SLDPRT

23.02 Вертикальный мангал модернизированный/23.02 01.000 СБ Корпус/Развертка - 23.02 01.012 Стенка.DXF

23.02 Вертикальный мангал модернизированный/23.02 01.000 СБ Корпус/Развертка - 23.02 01.011 Основание.DXF

23.02 Вертикальный мангал модернизированный/23.02 01.000 СБ Корпус/23.02 01.010 СБ Корпус.SLDDRW

23.02 Вертикальный мангал модернизированный/23.02 01.000 СБ Корпус/23.02 01.011 Основание.PDF

23.02 Вертикальный мангал модернизированный/23.02 01.000 СБ Корпус/23.02 01.012 Стенка.PDF

23.02 Вертикальный мангал модернизированный/23.02 01.000 СБ Корпус/Развертка - 23.02 01.013 Стенка.DXF

23.02 Вертикальный мангал модернизированный/23.02 01.000 СБ Корпус/23.02 01.011 Основание.SLDDRW

23.02 Вертикальный мангал модернизированный/23.02 01.000 СБ Корпус/23.02 01.013 Стенка.PDF

23.02 Вертикальный мангал модернизированный/23.02 01.000 СБ Корпус/23.02 01.012 Стенка.SLDDRW

23.02 Вертикальный мангал модернизированный/23.02 01.000 СБ Корпус/23.02 01.012 Стенка.SLDPRT

23.02 Вертикальный мангал модернизированный/23.02 01.000 СБ Корпус/23.02 01.013 Стенка.SLDDRW

23.02 Вертикальный мангал модернизированный/23.02 01.000 СБ Корпус/23.02 01.010 СБ Корпус.SLDASM

23.02 Вертикальный мангал модернизированный/23.02 01.000 СБ Корпус/23.02 01.010 СБ Корпус.PDF

23.02 Вертикальный мангал модернизированный/Развертка - 23.02 00.001 Кронштейн.DXF

23.02 Вертикальный мангал модернизированный/23.02 03.000 СБ Ножка/

23.02 Вертикальный мангал модернизированный/23.02 03.000 СБ Ножка/23.02 03.012 Пластина.PDF

23.02 Вертикальный мангал модернизированный/23.02 03.000 СБ Ножка/23.02 03.013 Лист.SLDDRW

23.02 Вертикальный мангал модернизированный/23.02 03.000 СБ Ножка/23.02 03.011 Стенка.SLDPRT

23.02 Вертикальный мангал модернизированный/23.02 03.000 СБ Ножка/23.02 03.011 Стенка.SLDDRW

23.02 Вертикальный мангал модернизированный/23.02 03.000 СБ Ножка/23.02 03.010 СБ Ножка.SLDASM

23.02 Вертикальный мангал модернизированный/23.02 03.000 СБ Ножка/23.02 03.012 Пластина.SLDDRW

23.02 Вертикальный мангал модернизированный/23.02 03.000 СБ Ножка/Развертка - 23.02 03.013 Лист.DXF

23.02 Вертикальный мангал модернизированный/23.02 03.000 СБ Ножка/23.02 03.010 СБ Ножка.PDF

23.02 Вертикальный мангал модернизированный/23.02 03.000 СБ Ножка/Развертка - 23.02 03.011 Стенка.DXF

23.02 Вертикальный мангал модернизированный/23.02 03.000 СБ Ножка/Болт М12.SLDPRT

23.02 Вертикальный мангал модернизированный/23.02 03.000 СБ Ножка/23.02 03.013 Лист.PDF

23.02 Вертикальный мангал модернизированный/23.02 03.000 СБ Ножка/23.02 03.012 Пластина.SLDPRT

23.02 Вертикальный мангал модернизированный/23.02 03.000 СБ Ножка/23.02 03.010 СБ Ножка.SLDDRW

23.02 Вертикальный мангал модернизированный/23.02 03.000 СБ Ножка/23.02 03.013 Лист.SLDPRT

23.02 Вертикальный мангал модернизированный/23.02 03.000 СБ Ножка/Развертка - 23.02 03.012 Пластина.DXF

23.02 Вертикальный мангал модернизированный/23.02 03.000 СБ Ножка/23.02 03.011 Стенка.PDF
