Мангал-чемодан из нержавеющей стали

342

150

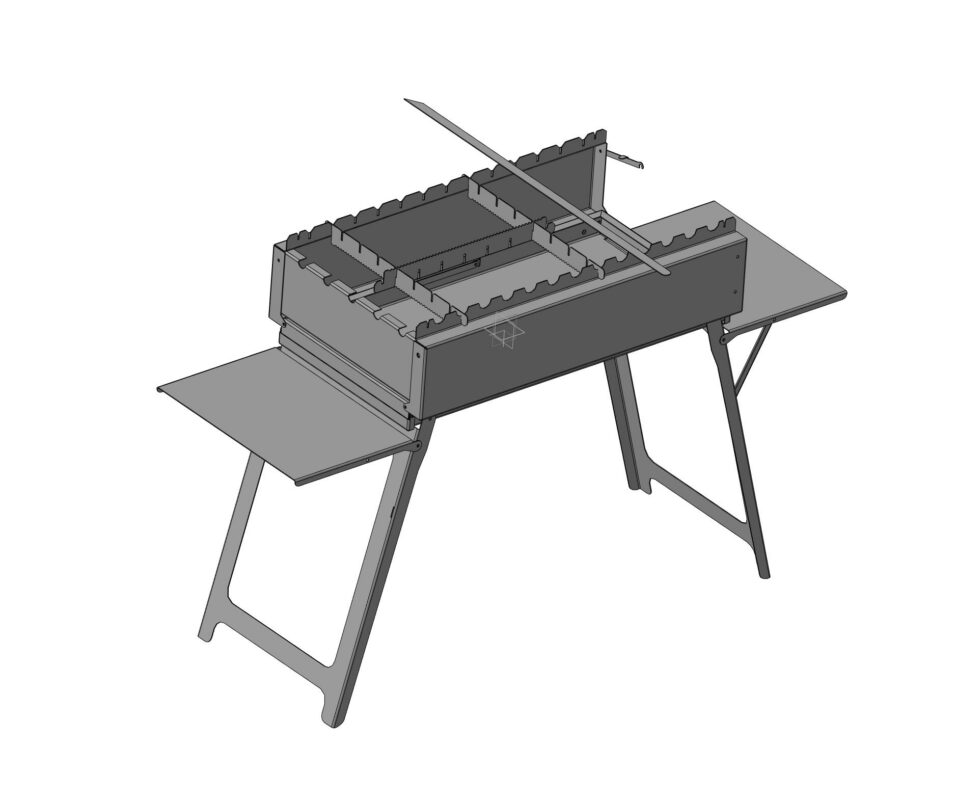

3D модель Мангал-чемодан из нержавеющей стали

Комплект для резки и сборки подарочного мангала который складывается в виде чемодана. Также в комплекте подставка для казана и шампур. ДхШхВ в разобранном виде 1225х430х780, в собранном 720х430х80. Для сборки использовать вытяжные заклепки из нержавеющей стали 4,8 мм, 4 резьбовые заклепки на опорные ножки М6 и болты М6 из нержавеющей стали. Планка сверху это шампур, его можно не резать. Боковины симметричные не стал прикреплять вторую.

3D Модели из нержавеюшей стали Мангал подарок чемодан

Автор

Спец

Дата

24.12.2024

Язык

Русский

Состав

3D модель, чертежи для резки и спецификация

Софт

КОМПАС-3D V20 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Rezka mangal 1,5 mm
- Bok 2 1,5 mm 1 sht.dxf
- Bok 3 1,5 mm 1 sht.dxf
- Kryishka podduva 1,5 mm 2 sht.dxf
- Kryuchok 1,5 mm 2 sht.dxf
- Niz 1,5 mm 1 sht.dxf
- Nojka 3 1,5 mm 1 sht.dxf
- Nojka 4 1,5 mm 1 sht.dxf
- Peremyichka 1,5 mm 6 sht.dxf
- Petlya torec 1,5 mm 2 sht.dxf
- Poddon 1,5 mm 1 sht.dxf
- Rasporka stola 1,5 mm 4 sht.dxf
- SHampur 1,5 mm.dxf
- Soedinitel' skobyi ruchki 1,5 mm.dxf
- Stol nojki 3 1,5 mm 1 sht.dxf
- Stol nojki 4 1,5 mm 1 sht.dxf
- Torec 1,5 mm 2 sht.dxf
bok 2.m3d
bok 3.m3d
kryishka bokovaya so skoboy.t3d
kryishka bokovaya.m3d
kryishka podduva.m3d
Kryuchok.m3d
niz.m3d
nojka 3.m3d
nojka 4 so stolikom.a3d
nojka 4.m3d
nojka z so stolikom.a3d
Peremyichka 1,5 mm 6 sht.m3d
poddon.m3d
rasporka stola.m3d
sborka mangala 2.a3d
sborka mangala 2.jpg
Sborka ruchki.a3d
SHampur 1,5 mm.m3d
Skoba ruchki 1,5 mm.m3d
skoba.m3d
Soedinitel' skobyi ruchki 1,5 mm.cdw
Soedinitel' skobyi ruchki 1,5 mm.m3d
stol nojki 3.m3d
stol nojki 4.m3d
Trubka F16h1,5 nerj.m3d
Спецификация Мангал Чемодан из нержавеюшей стали.spw
