Мангал-чемодан 3 варианта

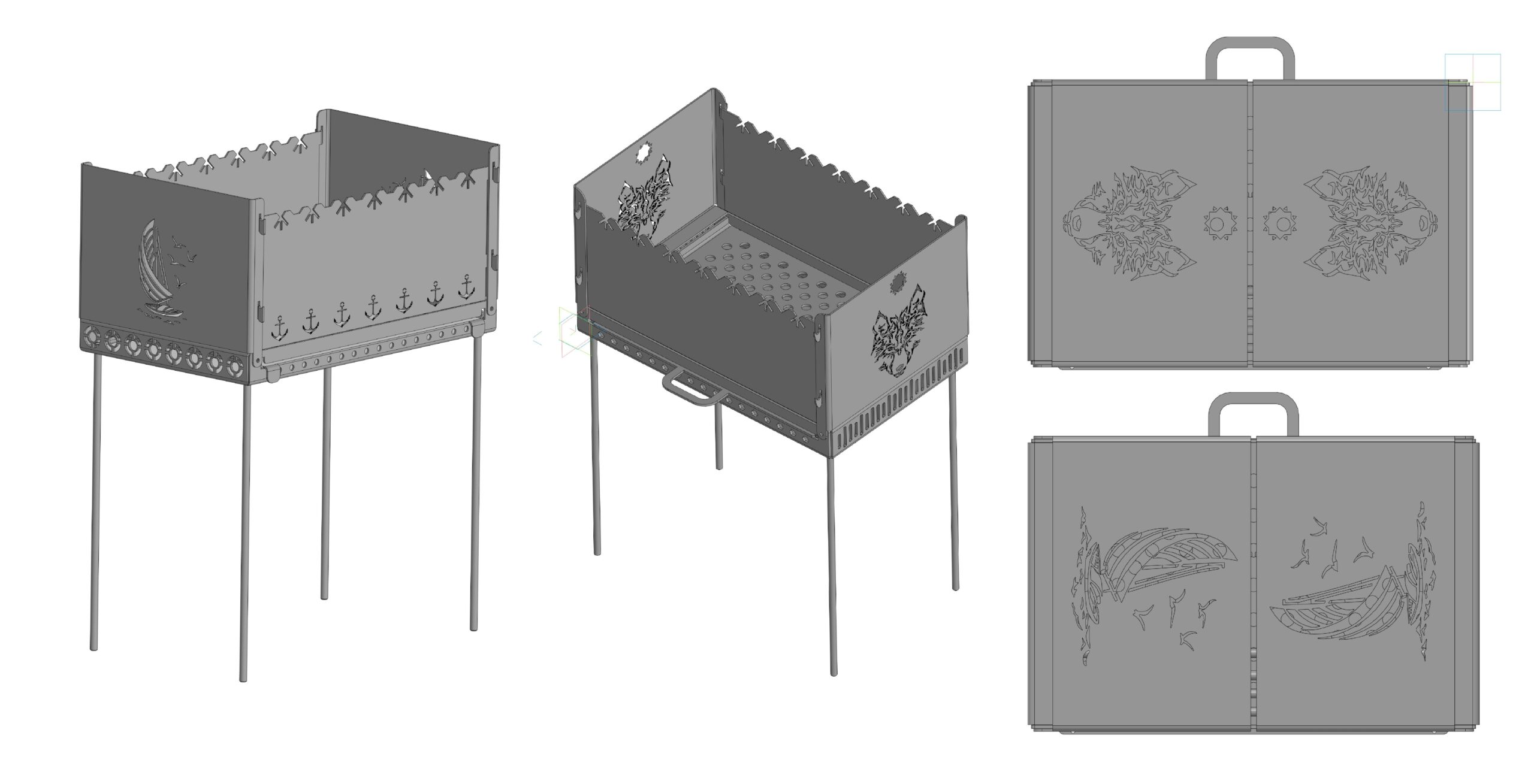

Разборной мангал-чемодан. Выполнен в 3-х вариантах (1й- стандартный без изображений, 2й - с изображением волка на боковых стенках, 3й - с изображением корабля)

Состав: 3D сборка, 3D модели (см. исполнения), STEP, CDW, DXF

Софт: КОМПАС-3D 18.1
