Мангал-чемодан переносной

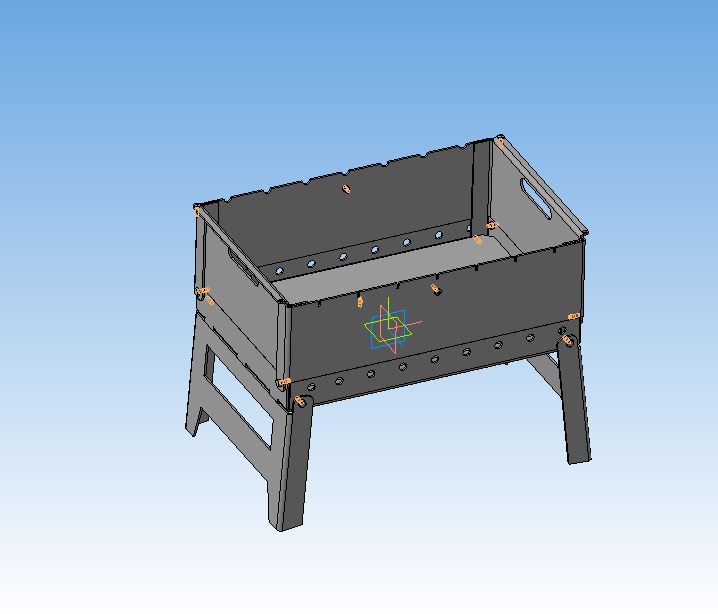

Мангал складной. Габариты: 300х486х365 мм глубина - 145мм. Стенка на шарнирах, складываются внутрь и фиксируются крючком. Ножки так же складываются и фиксируются ручкой для переноски. Имеется двойное дно. При разложенном состоянии стенки фиксируются винтами или шпильками.

Состав: 3D Сборка, чертежи, раскрой в dxf файле Язык документа

Софт: КОМПАС-3D V15.2

Файлы:

Каталог / Модели для станков ЧПУ / Мангал-чемодан переносной

2 ??? ???⠢?筮?.m3d
Дно коробкой.m3d
Крючок.m3d
Мангал дно коробка.a3d
Ножка цельная.m3d
Стенка откидная.m3d
Стенка торцевая.m3d
Фиксатор ножек + ручка.m3d
Чертежи/
Чертежи/Мангал.spw
Чертежи/ПК-250.345.000 СБ _ Мангал Сборочный чертеж.cdw
Чертежи/ПК-250.345.000 СБ _ Мангал Сборочный чертеж.cdw.bak
Чертежи/ПК-250.345.001 Дно.cdw
Чертежи/ПК-250.345.002 _ Стенка откидная.cdw
Чертежи/ПК-250.345.003 Стенка торцевая.cdw
Чертежи/ПК-250.345.004 _ Ножка.cdw
Чертежи/ПК-250.345.005 _ Дно 2.cdw
Чертежи/ПК-250.345.006 _ Фиксатор ножек.cdw
Чертежи/ПК-250.345.007 _ Крючок.cdw
Чертежи/Раскрой мангал-чемодан.dxf
