Мангал разборный 350*580*400 в 3-х исполнениях

106

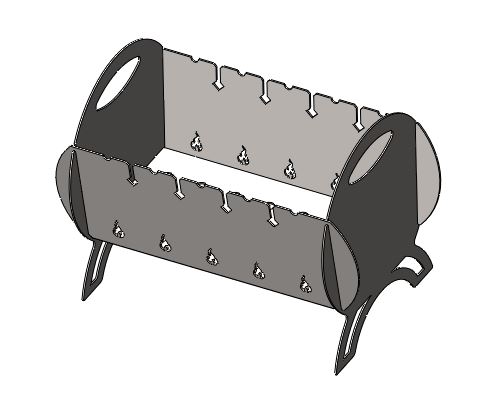

Представлена сборка разборного мангала в 3 исполнениях. Модель прорисована для лазерной сварки. Толщина листового материала имеет 2 варианта на 3 и 4 мм. Модель компактная, внишний вид- бочка. Имеет ручки и некоторое декоративное оформление (можно изменить по своему усмотрению). Мангал собирается без сварки. Есть вариант как с гнутыми элементами конструкции, так и без них. Отличный компактный мангал для дачи или выезда на природу.
Размеры 350*580*400 (ДхШхВ), сталь 4 и 3 мм. Исполнение один и два имеют толщину 4 мм, исполнение три -3мм (толщина металла). Развертки для каждого исполнения в формате dxf.

3D Модели Компактный мангал Мангал Мангал для дачи Мангал для природы Разборный мангал

Автор

Serxio Gorkeei

Дата

19.11.2024

Язык

Русский

Состав

3D модели сборок мангалов, развертки dxf

Софт

SolidWorks 17 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Мангал (версия 3)
- Деталь 1.SLDPRT
- Деталь 2.SLDDRW
- Деталь 2.SLDPRT
- Деталь 3.SLDPRT
- Мангал версия 3.STEP
- Развертки 3 мм
  - Деталь 1.DXF
  - Деталь 2.DXF
  - Деталь 3.DXF
- Сборка.SLDASM
Мангал(версия 1)
- Деталь 1.SLDPRT
- Деталь 2.SLDPRT
- Деталь 3.SLDPRT
- Мангал 1.JPG
- Мангал сборка.SLDPRT
- Мангал сборка.STEP
- Мангал.IGS
- Мангал.SLDPRT
- Сборка.SLDASM
- Эскиз.SLDPRT
Мангал(версия 2)
- Деталь 1.SLDPRT
- Деталь 2.SLDPRT
- Деталь 3.SLDPRT
- Сборка.SLDASM
- Эскиз.SLDPRT
Развертки
- Развертки сталь 3 мм (версия 3)
  - Деталь 1.1(3 мм).DXF
  - Деталь 2.1(3мм).DXF
  - Деталь 3.1(3мм).DXF
- Развертки сталь 4 мм (версия 1)
  - Деталь 1(4 мм).DXF
  - Деталь 2(4мм).DXF
  - Деталь 3(4 мм).DXF
- Развертки сталь 4 мм(версия 2)
  - Деталь 1 (4 мм).DXF
  - Деталь 2 (4 мм).DXF
  - Деталь 3 (4 мм).DXF
1.txt
Мангал 1.JPG
Мангал сборка.SLDPRT
Мангал сборка.STEP
Мангал.IGS
Мангал.SLDPRT
