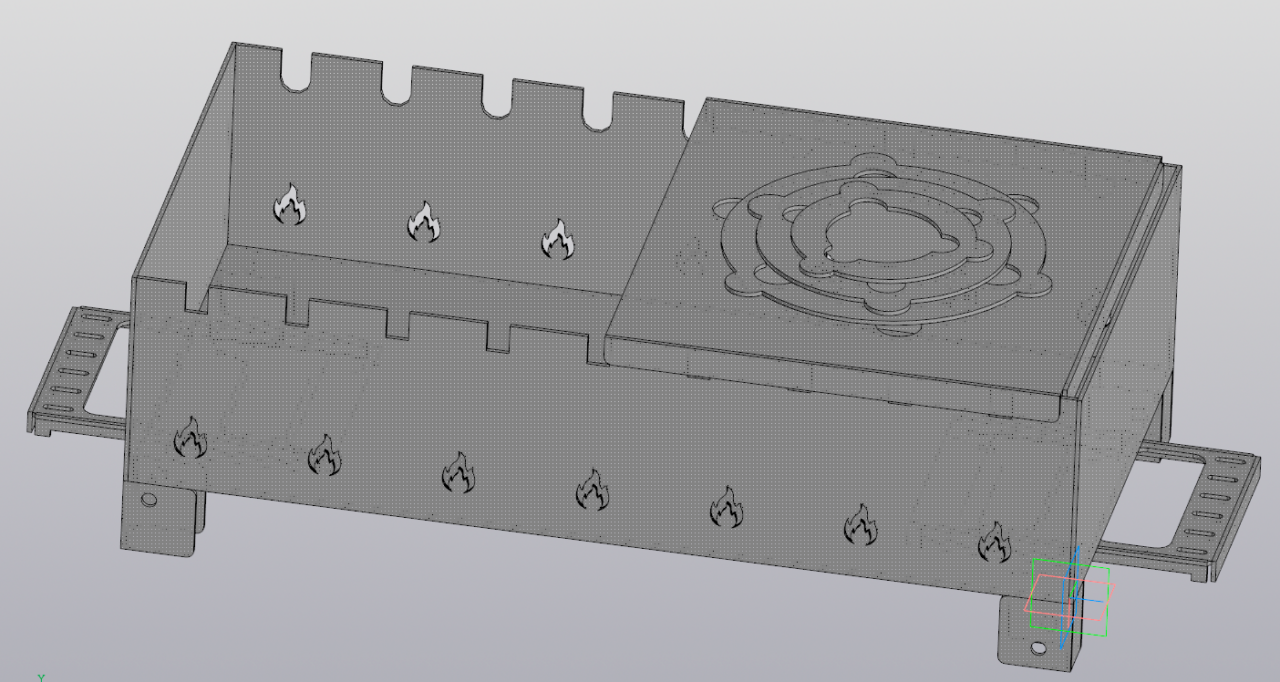

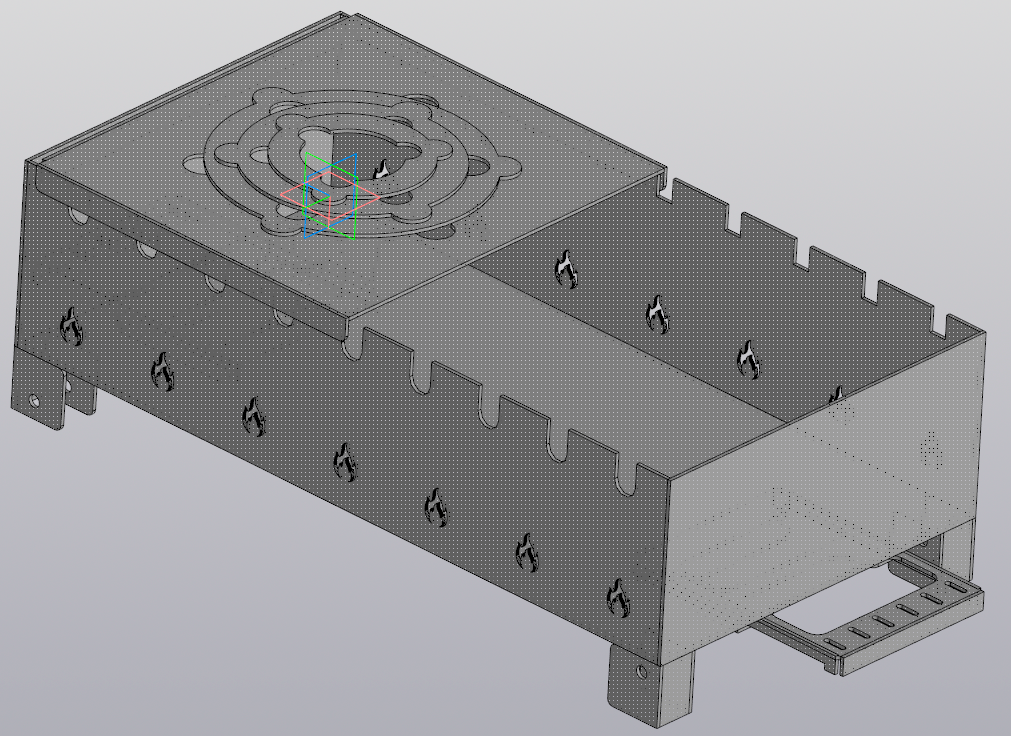

Мангал с подказанником. Размеры 620х320х150мм.
Сверху устанавливается подказанник с конфорками разного диаметра(215мм, 165мм, 120мм, 75мм).

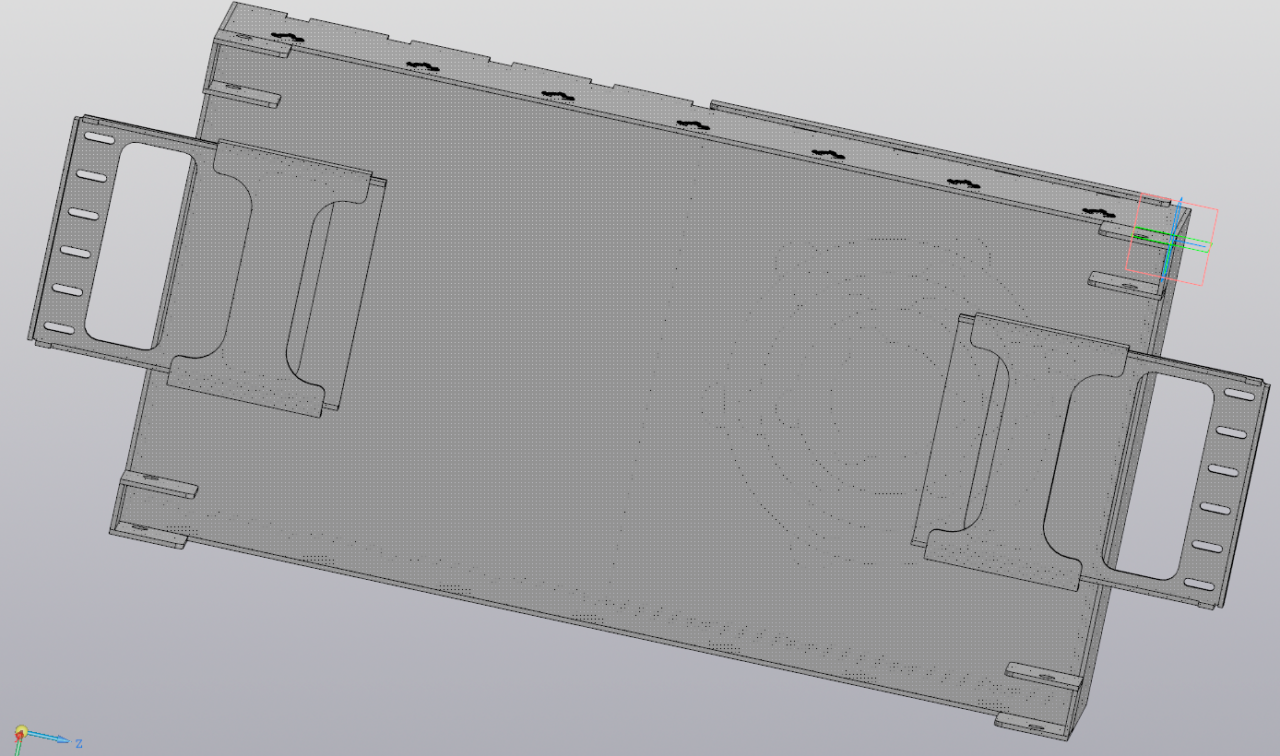

Внизу есть выдвижные ручки для удобного перемещения.
Элементы крепления ножек рассчитаны на профильную трубу 25мм.
Есть файл раскроя. Размер раскройки на листе 656х1170мм.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Макеты для лазерной резки -
- Мангал с подказанником 20х320х150мм.
Мангал с подказанником 20х320х150мм.
1
0
16
0
0
50
Сообщить о проблеме
Автор
yusrom
Дата
20.03.2026
Язык
Русский
Состав
3D Сборка (с предупреждениями), dxf
Софт
КОМПАС-3D 24
Как открыть?
Отзывов пока нет
Содержимое архива
-
Подказанник 0.m3d
-
СамЖарыч.dxf
-
СамЖарыч.m3d
-
Сборка СамЖарыч.a3d
-
Сборка СамЖарыч.stp
-
Элемент конфорки 75.m3d
-
Элемент конфорки 120.m3d
-
Элемент конфорки 165.m3d
-
дно.m3d
-
петли под ножки 1.m3d
-
петли под ножки 2.m3d
-
ручка в сборе.m3d
-
стенка1.m3d
-
стенка2.m3d
-
стенка3.m3d
-
шарнир для ручки.m3d
