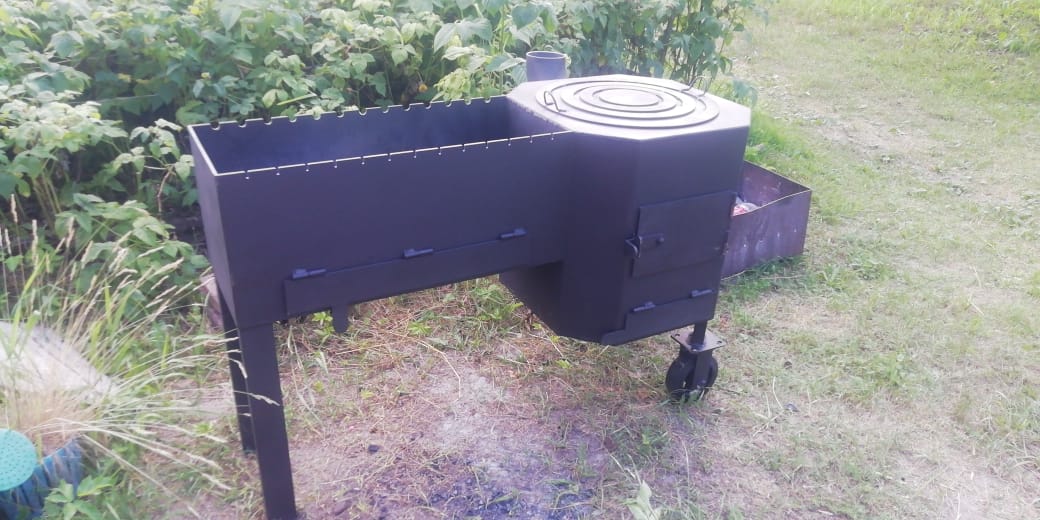

Мангал с печкой под казан сварной. Сборка шип-паз
Толщина основного металла 5 мм.
Дно в печке 6 мм (можно легко переделать на 5 мм (уменьшить пазы на ответных деталях)
Габаритные размеры 1200х500х500 - без учёта ножек. Ножки сделали "по месту"
Мангал 700х300х300
Печь 500х500х500
Дополнительно крышка полукруглая из нержи 1 мм (на фото нету). 2 боковые стенки+ развёртка крышки с линиями гибов.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Мангал с печкой под казан 1200х500х500
Мангал с печкой под казан 1200х500х500
0
23
2213
15
0
30
Автор
Александр
Сафонов
Дата
25.06.2021
Язык
Русский
Состав
DXF файл и фото готового изделия
Софт
AutoCAD 2016
Как открыть?
Содержимое архива
-
мангал.dxf
-
WhatsApp Image 2021-06-22 at 08.06.33.jpeg
-
WhatsApp Image 2021-06-24 at 17.04.24.jpeg
-
WhatsApp Image 2021-06-18 at 00.09.28.jpeg
